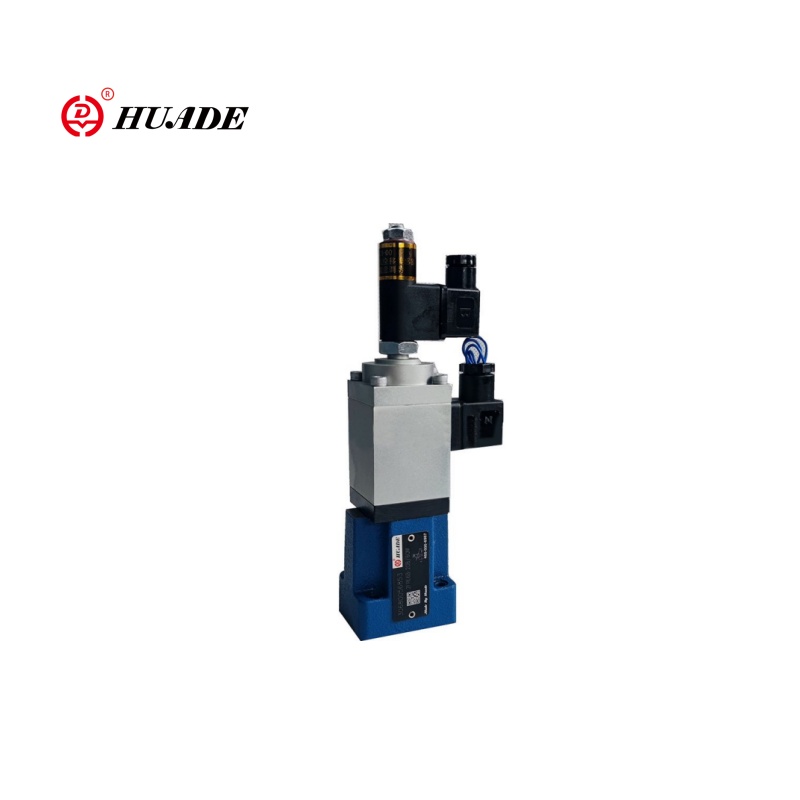

Пропорциональ урсгалын хяналтын хавхлага 2fre6

Пропорциональ урсгалын хяналтын хавхлага 2fre6 хурдны хурдыг 0 ~ 10V / 4 ~ 20ма дохиогоор удирддаг. 2FRE6 пропорциональ хавхлага нь ачааллын даралтын хэлбэлзэл нь ачааллын даралтын хэлбэлзэлтэй, тогтвортой урсгалын түвшинд нөлөөлөхгүй байхын тулд даралтын нөхөн олговрын функцтэй. Энэхүү 2FRE6 хавхлага нь хязгаарлагдмал орон зайтай гидравлик системд тохиромжтой.

Пропорциональ урсгалын хяналтын хавхлагын 2fre6

Гидравлик
Гистерезис	<± 1% qmax
Аль бүлн уулзалт	<1% qmax
Бохирдлын зэрэг (мкм)	≤20
Даралтын шингэн	Эрдэс тос (NBR лацын хувьд), фосфатын хувьд phosphate ester (FPM лацд зориулагдсан)
Зуурамтгай чанар (мм)2/ эсвэл)	2.8-аас 380
Даралтын шингэний температурын хүрээ (℃)	-20 ~ + 70
Суурилуулах	сайн дурын
Эр зөвшөөрөх
Хүчгүйсийн төрөл	Дьс
Solenoid-ийн ороомог эсэргүүцэл (ω)	20 ℃ 5.4-д хүйтэн утга, хамгийн дээд дулаан утга 8.2
Макс. Эрчим хүч (VA)	50
Instuction (MH)	6-аас 8
Осциллятор давтамж (khz)	2.5

Бүтээгдэхүүний онцлог, пропорциональ урсгалын хяналтын хавхлага 2fre6

Онцлог:

▶ Даралт нөхөн олговорыг нөхөн олговор олгох даралтын нөхөн олговороор хавхлагатай

▶ пропорциональ соленоидоор үйлдэх

▶ Хяналтын цэгийг цахилгаан байрлалтай санал хүсэлт гаргах

▶ Трансктукерын ороомог нь хяналтын цэгийг хялбархан хийхгүйгээр цахилгаан цэгийг ZEREIPAL EXINT-ийг хялбархан шилжүүлэх боломжтой.

▶ Шийдвэрлэгч сэндвич хавтан ашиглан хоёр чиглэлд урсах боломжтой

Хэрэг програм:

Хоёр талын пропорциональ хурдны хяналтын хуудас 2FRE6 нь үйлдвэрлэлийн автоматжуулалт, materude болон Matcheroce, Metallike болон Metally Maceter, Metalluge машин, хүнд төхөөрөмж, тест төхөөрөмж,

 Пропорциональ урсгалын хяналтын хавхлагын функц ба хэсэг 2fre6

2-р төрөл ... пропорционал урсгалын хөдөлгөөний хяналтын хавхлаг нь 2 талын функцтэй. Тэдгээрийг хэрэглээний командын утга, даралт, температурын нөхөн төлбөр.

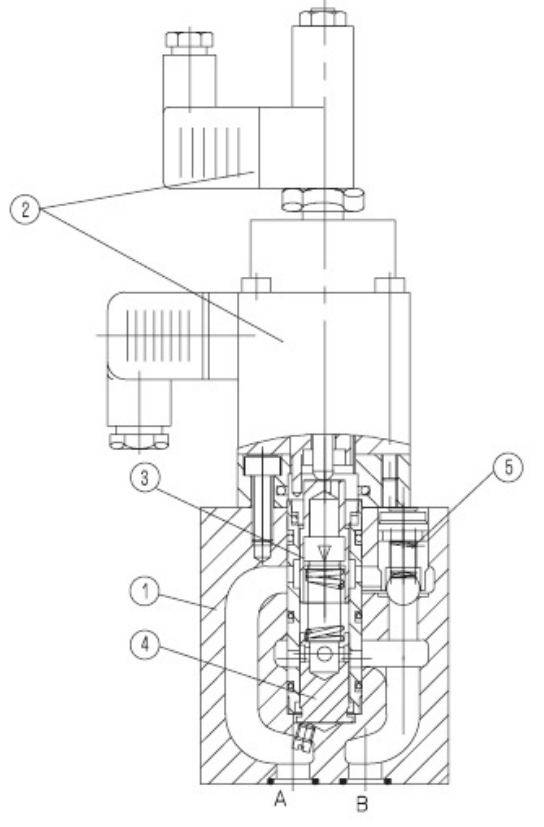

Тэд үндсэндээ орон сууцны (1), индүүцлээс бүрдэх, пропорциональ дангаараа (3), orife (3), даралтын нөхөн олговор (4), даралтын нөхөн олговор (4), мөн үүний эсрэг нөхөн төлбөр (4), даралтын нөхөн олговор (4), мөн даралттай (4), түүнчлэн нэмэлт шалгах хавхлага (5).

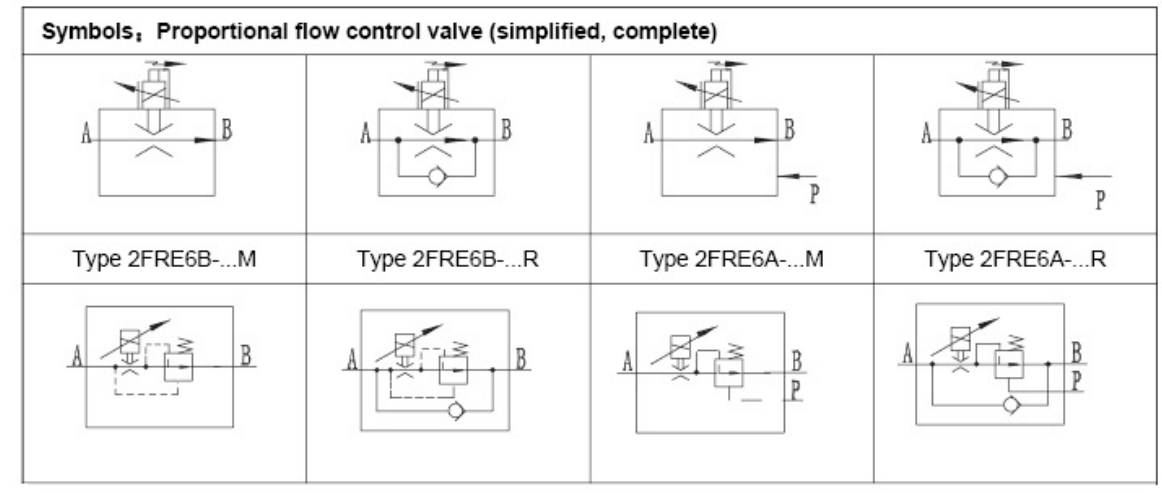

Пропорциональ урсгалын хяналтын хавхлага 2fre 6 b

Урсгалын тохиргоо нь командын утга агууламжийн утгатай (0-ээс 100%) тодорхойлогддог. Applied командын утгыг тохируулж, өсгөгчийн утгыг тохируулж, хэмжилтэй Соленоид, хэмжих өнцөг (3). Хэмжилтийн өнцөгт байрлал (3) байрлалыг индуктив байрлалаар дамжуулж авна. Тушаалын утгаас ямар ч хазайлтыг санал хүсэлтийн дагуу нөхөн төлнө.

Даралтын нөхөн олговор (4) Хэмжлийн өнцөгт (3) даралтын дугтыг байнга агуулдаг. Урсгал нь нөхөн төлбөр төлсөн.

Хэмжилтийн өнцөгт зэргээс шалтгаалан жижиг температурын дрифт хүрч байна.

0% -ийн командын утга нь хэмжигдэхүүний хэмжүүрийг хаасан байна.

Эрчим хүч алдагдсан тохиолдолд эсвэл кабелийн завсарлага нь хэмжигдэхүүн цэгийг дамжина.

0% -ийн командын утгаас үсрэлт үнэгүй эхлэх боломжтой. Цахилгаан өсгөгчийн доторх хоёр налуу зам дээр хоёр налуу зам дээр, Хэмжилтийг хаах, хаах ажлыг хойшлуулах боломжтой b

Өнцөг булан.

Шалгах хавхлага (5) -ийг А-аас үнэгүй урсгалаар ашиглах боломжтой.

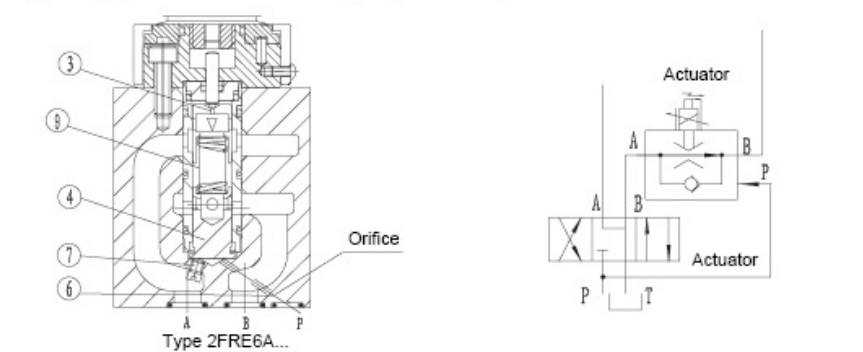

Пропорциональ урсгалын хяналтын хавхлагын төрөл 2FRE 6 A:

Энэ хавхлагын функц нь Хавхлагын 2fre 6 b-тэй адил зарчимд ижил байна.

Хэмжилтийн өнцөгт үсрэлтийг дарах үед (3) (командын утга> 0%) нээгдсэн тохиолдолд даралтын нөхөн олговор (4) -ийг хаахын тулд даралтын нөхөн олговор (4) -ийг хаасан тохиолдолд хаалттай байх ёстой. Порт A ба даралтын нөхөн олговорын хоорондох дотоод холболт (7) нь залгагдсан байна. Гадаад порт P (6) Порт P (6) порт Порт дахь даралтын даралт (8) даралтын нөхөн олговор (4) даралтын нөхөн олговор (4) даралтыг (4) шахаж, хаалттай байрлалд байна. Хэрэв чиглүүлэгч хавхлага (8) -аас B-ээс B-ээс B хүртэл шилжсэн бол даралтын нөхөн олговор (4) нь хаалттай байрлалаас шилжсэн

зохицуулах байрлалд ороод эхлэл үсрэлт хийхээс зайлсхийх болно.

Пропорциональ урсгалын хяналтын хавхлагын 2fre6
