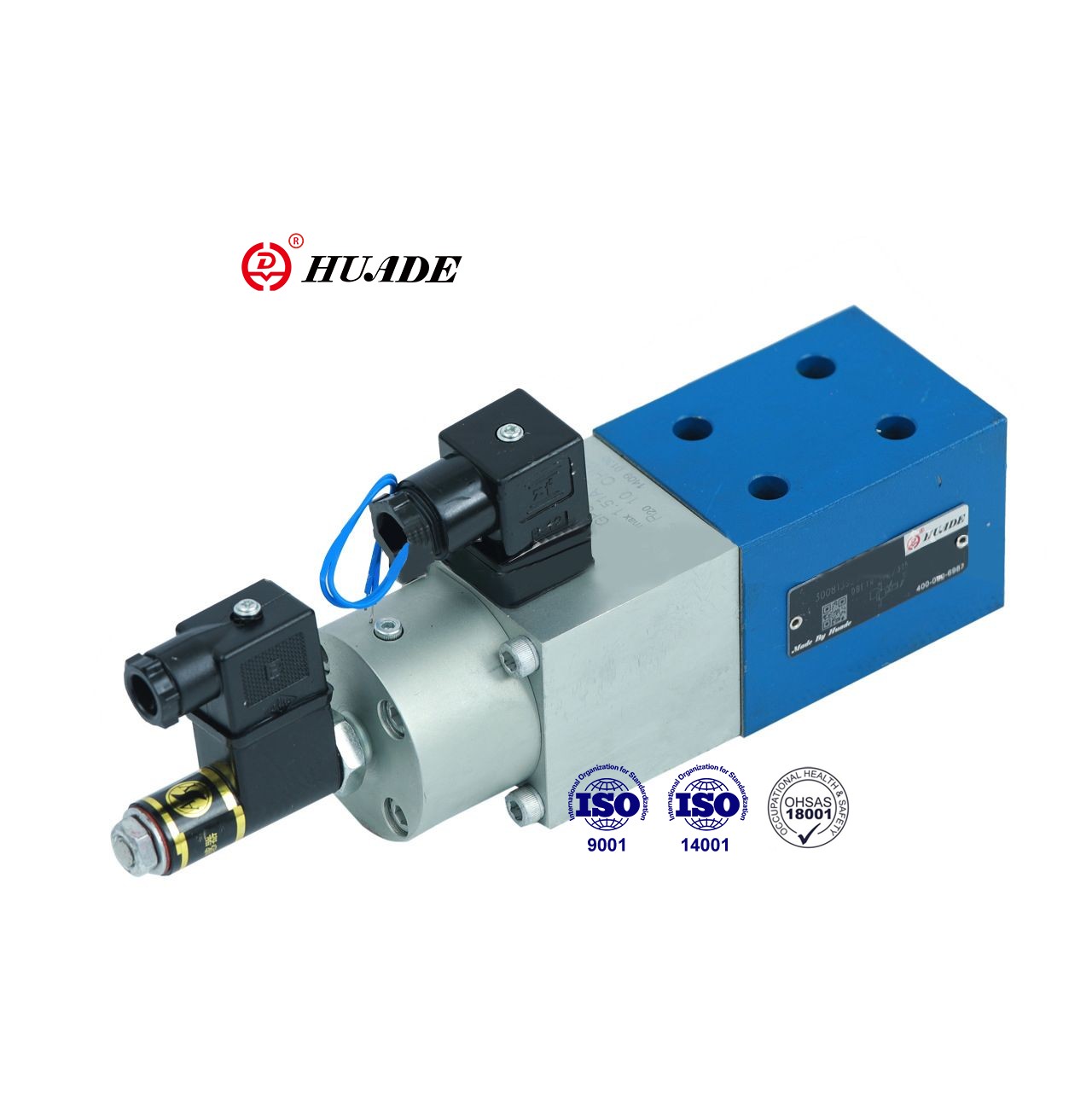

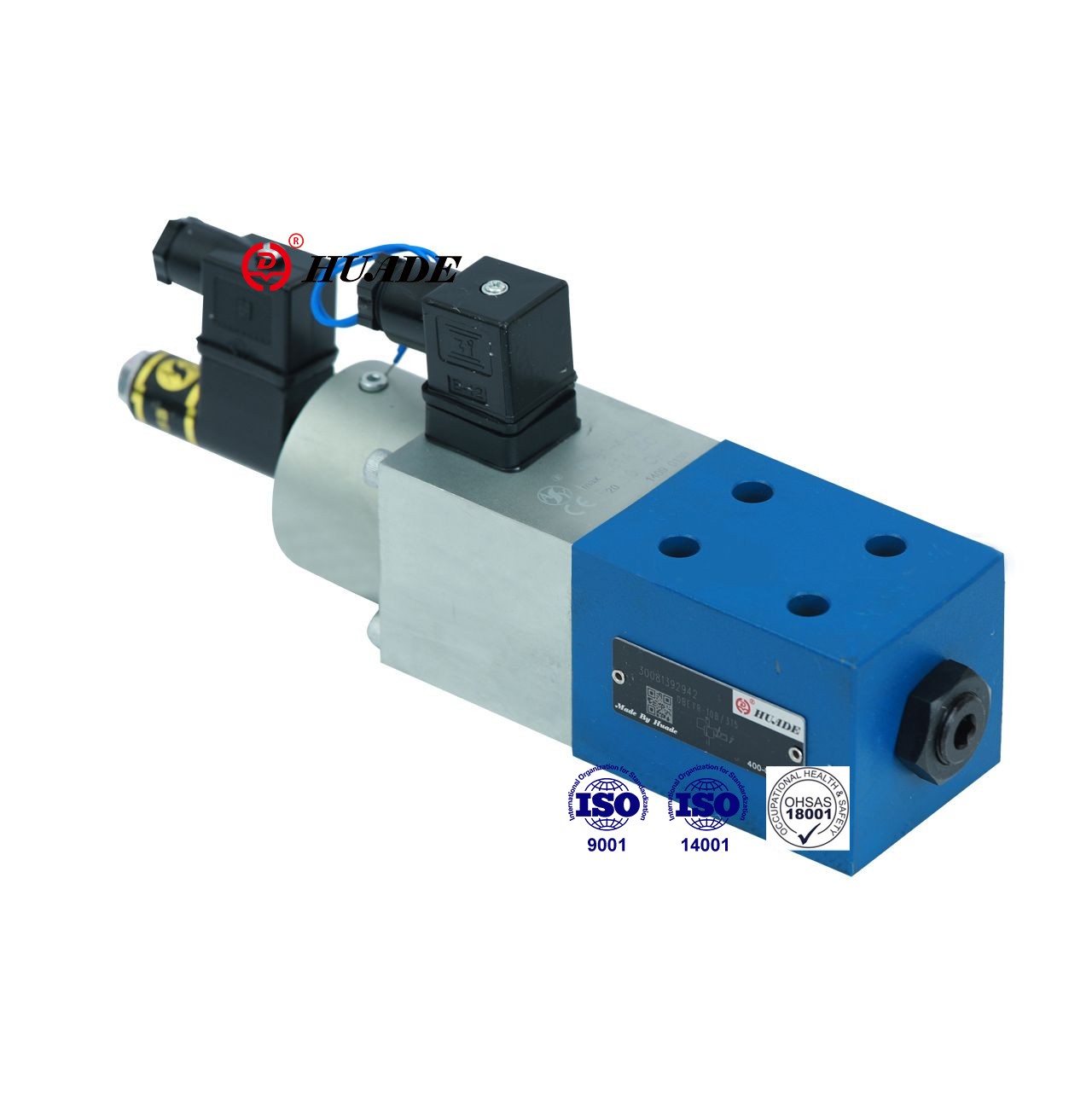

Энэхүү пропорциональ даралт бууруулах хавхлага DBETR нь даралтыг цахилгаан командын утгатай пропорциональ зохицуулдаг. DBTR хавхлага нь алсын удирдлагын системийн даралттай хаалттай системд өргөн хэрэглэгддэг. Huade-ийн DBETR хавхлагууд нь Rexroth бүтээгдэхүүнтэй ижил стандартыг ашигладаг. Энэхүү пропорциональ даралтын хавхлага DBETR нь ижил цувралын бүтээгдэхүүнийг орлуулах боломжтой бөгөөд үнэ нь харьцангуй боломжийн юм.
| Гидравлик | |||
| Макс. тохируулж болох даралт (МПа) | Даралтын үе шат 2.5 МПа | 2.5 | |
| Даралтын үе шат 8.0 МПа | 8 | ||
| Даралтын үе шат 18.0 МПа | 18 | ||
| Даралтын үе шат 31.5 МПа | 31.5 | ||
| Мин. тохируулж болох даралт (МПа) | (онцлог муруйг үзнэ үү) | ||
| Хамгийн их ажлын даралт (МПа) | порт T (даралт тохируулагчтай) | 0.2 | |
| порт T (даралтыг тохируулахгүйгээр) | 10 | ||
| порт P | 31.5 | ||
| Хамгийн их урсгал (л/мин) | Даралтын үе шат 25 | 10 | |
| Даралтын үе шат 80 | 3 | ||
| Даралтын үе шат 180 | 3 | ||
| Даралтын үе шат 315 | 2 | ||
| Бохирдлын зэрэг (мкм) | ≤20 (зөвлөмж 10) | ||
| Гистерезис (%) | < 1 хамгийн их. тохируулж болох даралт | ||
| Давтагдах чадвар (%) | Тохируулах хамгийн их даралтын < 0.5 | ||
| Шугаман чанар (%) | 180; 3-аас 18 МПа хүртэлх даралтын үе шат | Тохируулах хамгийн их даралтын ≤ 1.5 | |
| 315; 6-аас 31.5 МПа хүртэл даралтын үе шат | |||
| Ердийн өөрчлөлт (%) | Хавхлага | Хамгийн ихдээ ± 3. тохируулж болох даралт | |
| Цахилгаан удирдлага | ＜0.5 | ||
| Шаталсан хариу 0-100% (мс) | Хариу өгөх хугацаа (Pmin-Pmax) | Хариу өгөх хугацаа(Pmax-Pmin) | |
| Даралтын үе шат 2.5 ба 18МПа 0-ээс 100 хүртэл | 100 | 50 | |
| Даралтын үе шат 31.5МПа 0-ээс 100 хүртэл | 150 | 100 | |
| Даралтын шингэн | Ашигт малтмалын тос (NBR лацын хувьд), Фосфатын эфир (FPM лацын хувьд) | ||
| Зуурамтгай байдлын хүрээ (мм2/s) | 2.8-аас 380 хүртэл | ||
| Даралтын шингэний температурын хүрээ (°C) | -20-оос +70 хүртэл | ||
| Суурилуулалтын байрлал | сонголттой | ||
| Жин (кг) | 4 | ||
| Цахилгаан | ||||
| Холбогдсон өсгөгч | VT-5003S30 | |||
| Нийлүүлэлтийн хүчдэл | DC | |||
| Ороомог эсэргүүцэл (Ω) | Хүйтэн утгыг 20 ° C температурт | 10 | ||
| Макс. дулаан үнэ цэнэ | 13.9 | |||
| (Ажлын төлөв) Үүрэг | Тасралтгүй | |||
| Даралтын шингэний температур (°C) | +50 | |||
| Өсгөгчийн хүчдэл | бүрэн ажилдаа явах | 24±10% | ||
| гурван цахилгааны эх үүсвэрийг шилжүүлэх | 24-35 | |||
| Макс. эрчим хүчний хэрэглээ (VA) | 50 | |||
| Ороомог эсэргүүцэл 20°C (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Индуктив чанар (хөрчлөгч) (mH) | 6-аас 8 хүртэл | |||
| Осцилляторын давтамж (хөрчлөгч) (KHz) | 2.5 | |||
| DIN 40 050 стандартын дагуу хамгаалалт | IP65 | |||
Онцлогууд:
▶Гистерезис бага
▶Дахин давтагдах чадвар сайтай,
▶Пүршний урьдчилсан суналтын цахилгаан хаалттай гогцооны байрлалын хяналт
▶Индуктив байрлалын хувиргагчтай пропорциональ ороомог идэвхжүүлэлт (даралтын тэнцвэртэй)
▶Хавхлага болон электрон удирдлага нэг эх үүсвэрээс
Хэрэглээ:
Пропорциональ даралт бууруулах хавхлага DBETR нь хөнгөн үйлдвэр, машин хэрэгсэл, металлурги гэх мэт төрөл бүрийн салбарт өргөн хэрэглэгддэг.
Хавхлага нь үндсэндээ орон сууц (1), пропорциональ ороомог (2), индуктив байрлалын хувиргагч (3), хавхлагын суудал (4) ба хавхлага (5) зэргээс бүрдэнэ.
Потенциометрийн командын утгыг (0-ээс 9 В хүртэл) тохируулах замаар даралтыг тохируулна. Командын утгыг тохируулах нь электрон удирдлага болон пропорциональ ороомог (2) -аар дамжуулан шахалтын пүршийг чангалахад хүргэдэг. Шахалтын пүршний (6) хурцадмал байдал, өөрөөр хэлбэл пүршний хавтангийн (7) байрлалыг индуктив байрлалын хувиргагч (3) тодорхойлно. Командын утгаас гарсан аливаа хазайлтыг хаалттай циклийн байрлалын удирдлагаар засна.
Энэ зарчмыг ашиглах нь цахилгаан соронзон үрэлтийн нөлөөг арилгадаг.
Давуу тал:
- Бага гистерезис
- Давтагдах чадвар сайтай
Пропорциональ даралт бууруулах хавхлагын тэмдэг DBETR
