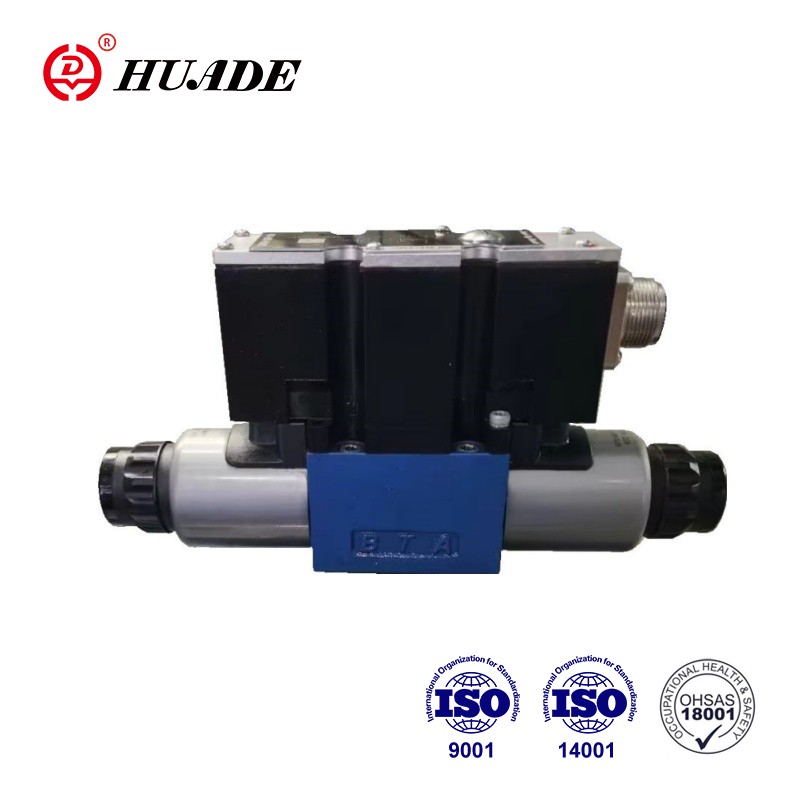

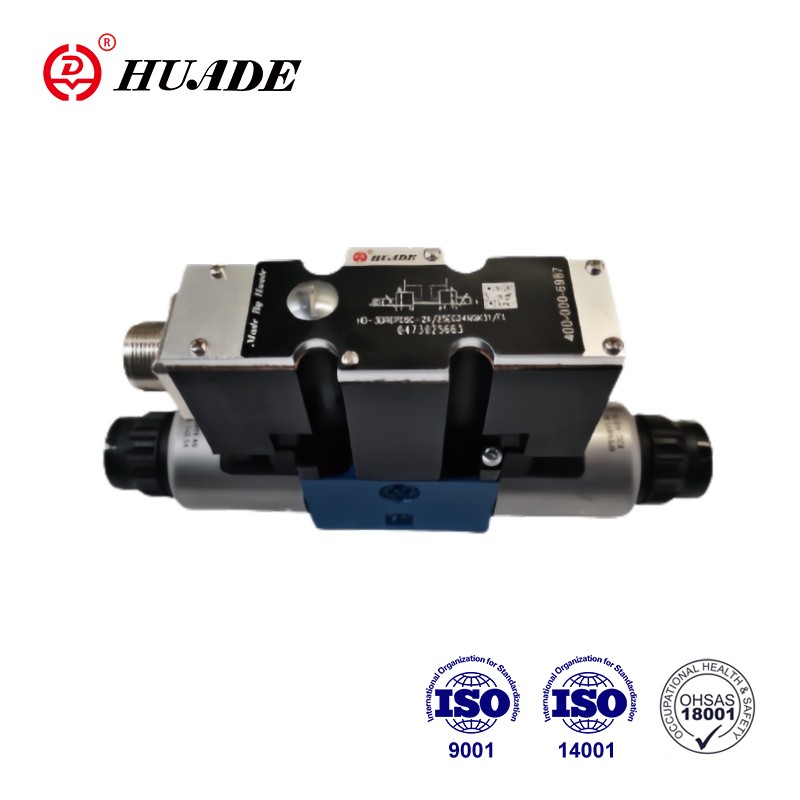

3DREP6-2X төрлийн 3 талын даралт бууруулах хавхлага нь пропорциональ соленоидоор шууд ажилладаг. Тэд цахилгааны оролтын дохиог пропорциональ даралтын гаралтын дохио болгон хувиргадаг. Пропорциональ ороомог нь төв утастай, зөөврийн ороомогтой, хяналттай нойтон зүү тогтмол гүйдлийн ороомог юм. Соленоидуудыг нэмэлтээр гадаад хяналтын электрон төхөөрөмж (3DREP-2X төрөл) эсвэл нэгдсэн хяналтын электроникоор (3DREPE-2X төрөл) удирддаг.
| Гидравлик | |||
| Хавхлагын төрөл | HD-3DREP | HD-3DREPE | |
| Ашиглалтын даралтын хүрээ МПа | Порт P | 2-оос 10 даралтын үе шат 1.6 | |
| 3-аас 10 даралтын үе шат 2.5 | |||
| 5-аас 10 даралтын үе шат 4.5 | |||
| Т порт | 0-ээс 3 хүртэл | ||
| Хамгийн их урсгал л/мин | 15(△p=5МПа) | ||
| Шүүлтүүрийн нарийн чанар (мкм) | ≤20(илүү зохимжтой≤10) | ||
| Гистерезис (%) | ≤5 | ||
| Давталтын нарийвчлал (%) | ≤1 | ||
| Хариултын мэдрэмж (%) | ≤0.5 | ||
| Даралтын шингэн | Ашигт малтмалын тос, эсвэл фосфатын эфир | ||
| Зуурамтгай байдлын хүрээ мм2/с | 20 ~ 380 | ||
| Даралтын шингэний температурын хүрээ (℃) | -20~+80 | ||
| Жин (кг) | 2 | 2.2 | |
| Цахилгаан | |||
| Цахилгаан өгөгдөл, соленоид | |||
| Хавхлагын төрөл | HD-3DREP | HD-3DREPE | |
| Хүчдэлийн төрөл | DC | DC | |
| Нэрлэсэн хүчдэл (V) | 24 | ||
| Хамгийн их гүйдэл (A) | 1.5 | 2.5 | |
| Соленоидын ороомгийн эсэргүүцэл (Ω) | Хүйтэн үнэ нь 20 ℃ | 4.8 | 2 |
| Хамгийн их дулаан утга | 7.2 | 3 | |
| Үүрэг (%) | 100 | ||
| Ороомог температур ℃ | 150 хүртэл | ||
| Хамгаалалт | IP65 | ||
| Цахилгаан, хяналтын электроник | |||
| Өсгөгч | HD-VT-VSPA2-50-1X/T1 (1 налуу цагтай) | нэгдсэн хяналтын электрон | |
| HD-VT-VSPA2-50-1X/T5 (5 налуу цагтай) | |||
| Нийлүүлэлтийн хүчдэл | Нэрлэсэн хүчдэл VDC | 24 | |
| Доод хязгаарын утга V | 19 | ||
| Дээд хязгаарын утга V | 35 | ||
| одоогийн хэрэглээ | Imax А | 1.8 | |
| Импульсийн гүйдэл A | 4 | ||
Онцлогууд:
▶ Даралт ба урсгалын чиглэлийг хянах шууд удирдлагатай пропорциональ хавхлагууд
▶Төв утастай, зөөврийн ороомогтой пропорциональ соленоидоор ажилладаг
▶Гар дарах, сонголттой
▶Хавар төвтэй удирдлагын дамар
▶Нэгдсэн электрон төхөөрөмжтэй, A1 интерфейстэй HD-3DREPE төрөл
▶HD-3DREP төрлийн гадаад хяналтын электрон төхөөрөмж:
▶HD-VT-VSPA2-50-1X/...Еврокарт форматтай аналог өсгөгч
▶HD-VT-VSPD-1-1X/ төрлийн дижитал өсгөгч. ..Еврокарт форматаар
▶Модульчлагдсан загвартай HD-VT-11118 төрлийн цахилгаан өсгөгч
▶ Нэг эх үүсвэрээс хавхлага ба пропорциональ хяналтын электрон төхөөрөмж
Хэрэглээ:
Пропорциональ даралт бууруулах хавхлага 3DREP6-2X нь машин хэрэгсэл, хөнгөн үйлдвэр, металлурги гэх мэт янз бүрийн салбарт гидравлик системийг автоматаар удирдахад өргөн хэрэглэгддэг.
Хавхлага нь голчлон: цахилгаан ороомог (5 ба 6), орон сууц (1), даралт хэмжих дамар (3 ба 4) бүхий хяналтын ороомог (2), нэмэлт хавхлагын электрон төхөөрөмж (7) зэргээс бүрдэнэ.
Цахилгаан ороомог (5 ба 6) хүчдэлгүй үед хяналтын дамар (2) нь шахалтын пүршээр төв байрлалдаа бэхлэгддэг. Удирдлагын дамар (2) нь соленоидын аль нэгийг нь хүчдэлтэй болгоход шууд хөдөлдөг.
Жишээ нь: цахилгаан оролтын дохиог (5) идэвхжүүлснээр: даралт хэмжих дамар (3) ба хяналтын дамар (2) нь цахилгаан оролтын дохиотой пропорциональ баруун тийш хөдөлнө. P-ээс B ба А-аас T хүртэлх холболт нь аажмаар урсгалын шинж чанартай нүхний хэлбэрийн хөндлөн огтлолоор дамждаг.
Соленоидын хүчдэлийг салгах (5): хяналтын дамар (2) шахалтын пүршээр төв байрлалдаа буцаж ирдэг. Дунд байрлалд A ба B ба T холболтууд нээгддэг тул даралтын шингэн нь сав руу чөлөөтэй урсаж болно. Нэмэлт гар (9 эсвэл 10) дарж, соленоидыг хүчдэлгүйгээр удирдах дамарыг (2) хөдөлгөх боломжтой болгодог.
2 байрлалтай хавхлагын энэ хувилбарын функц нь үндсэндээ 3 шилжих байрлалтай хавхлагатай ижил байна.
Харин 2 байрлалын хавхлагууд нь зөвхөн 5 эсвэл 6-р ороомогтой. Хоёрдахь ороомогны оронд залгуур (11) суурилагдсан.
Пропорциональ даралт бууруулах хавхлагын тэмдэг 3DREP6-2X
