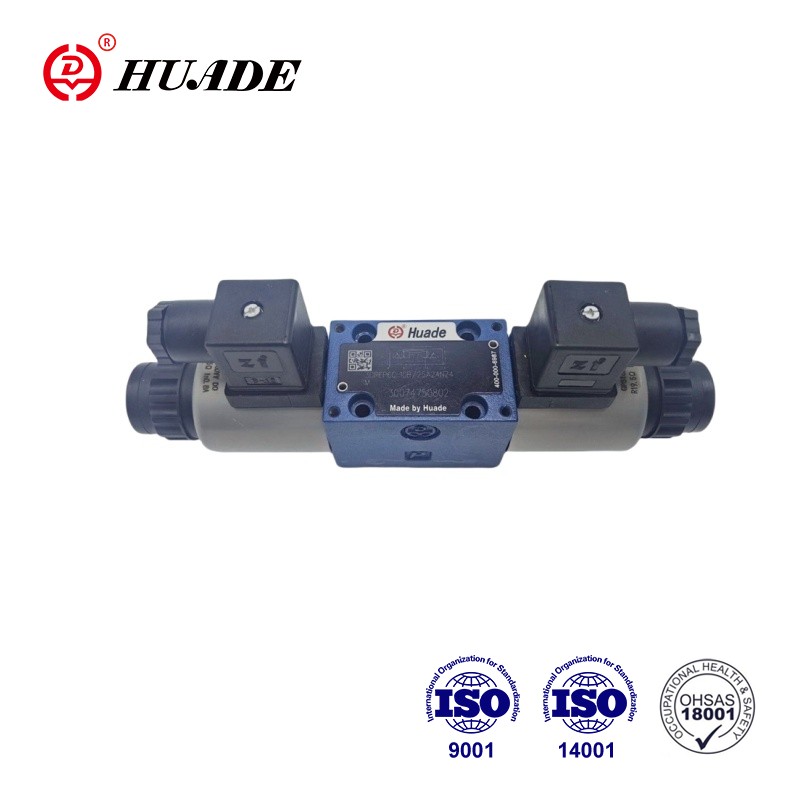

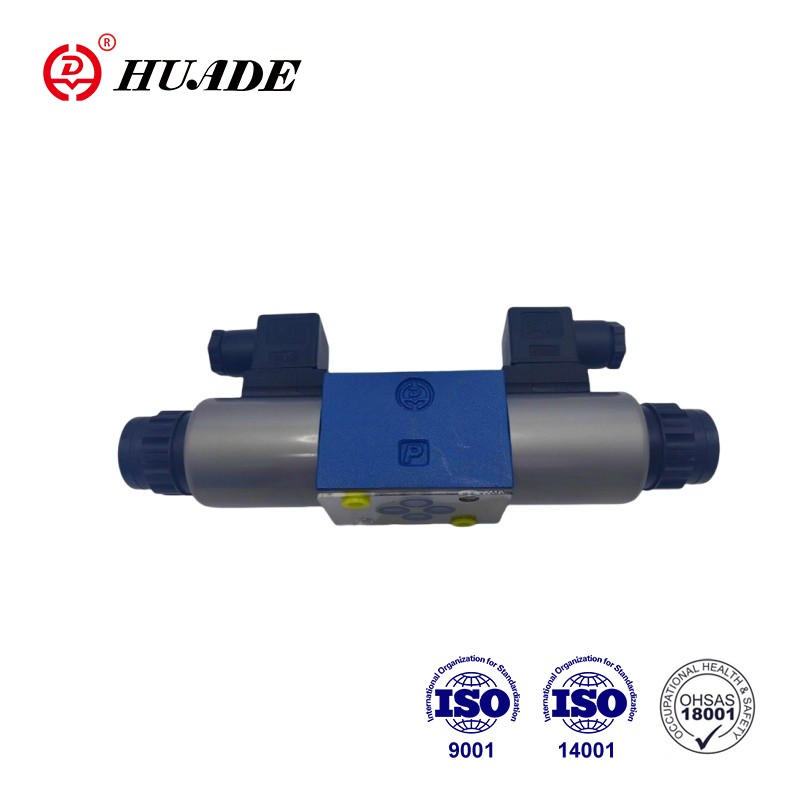

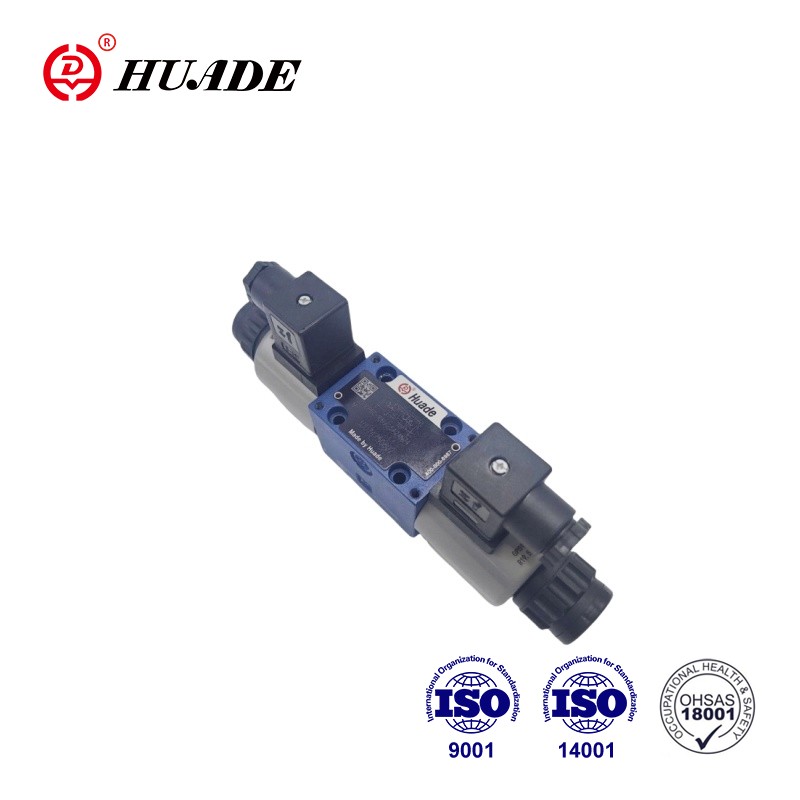

Гурван талт пропорциональ даралт бууруулах хавхлага 3DREP 6A нь үйлдвэрлэлийн процессын даралтын шаардлагыг хангахын тулд оролтын дохионы өөрчлөлтийн дагуу гаралтын даралтыг нарийн тохируулах боломжтой. Үүний зэрэгцээ 3DREP 6A-ийн тогтвортой ажиллагаа нь үйлдвэрлэлийн процессын тасралтгүй, аюулгүй байдлыг хангадаг.
| Гидравлик | ||
| Ашиглалтын даралт (МПа) | Порт P | 10, хэрэв 10-аас илүү бол хавхлагыг суулгана, ZDR6DP..-30B/... оролтын порт руу оруулна. |
| Т порт | 3 | |
| Хамгийн их урсгал (л/мин) | 15(∆p=5МПа) | |
| Бохирдлын зэрэг (um) | Хамгийн бага хадгалах түвшин β10≥ 75 байх шүүлтүүрийн зөвлөмж | |
| Гистерезис (%) | ≤3 | |
| Давталтын нарийвчлал (%) | ≤1 | |
| Хариултын мэдрэмж (%) | ≤1 | |
| Буцах хугацаа (%) | ≤1 | |
| Даралтын шингэн | Ашигт малтмалын тос (NBR лацын хувьд), Фосфатын эфир (FPM лацын хувьд) | |
| Зуурамтгай байдлын хүрээ (мм2/s) | 2.8-аас 380 хүртэл | |
| Даралтын шингэний температурын хүрээ (°C) | -20-оос +70 хүртэл | |
| Суурилуулалт | сонголттой, илүү сайн хэвтээ | |
| Жин (кг) | C төрөл: 2.6; төрөл A.B: 1.5 | |
| Цахилгаан, соленоид | ||
| Нийлүүлэлтийн хүчдэл | DC24V | |
| Нэг соленоидын нэрлэсэн гүйдэл (A) | 0.8 | |
| Соленоидын хамгийн их гүйдэл (A) | ≤0.02 | |
| Соленоидын ороомгийн эсэргүүцэл (Ω) | Хүйтэн утгыг 20 ° C температурт | 19.5 |
| Макс. дулаан үнэ цэнэ | 28.8 | |
| Ажиллаж буй байдал | тасралтгүй | |
| Нөхцөл байдлын температур (°C) | ~+50 | |
| Ороомог температур (°C) | ~+150 | |
| DIN40 050 стандартын дагуу хамгаалалт | IP65 | |
| Цахилгааны холболтууд | 3DREP | DIN43650-AM2-ийн бүрэлдэхүүн хэсгийн залгууртай, DIN 43 650-AF2/Pg11-д залгах залгууртай |
| 3DREPE | E DIN43563-AM6-3 залгах холбогч E DIN43563-BF6-3/Pg11-ийн бүрэлдэхүүн хэсгийн залгууртай | |
Онцлогууд:
▶Даралт ба урсгалын чиглэлийг хянах шууд удирдлагатай пропорциональ хавхлагууд
▶Төв утастай, зөөврийн ороомогтой пропорциональ соленоидоор ажилладаг
▶Хавар төвтэй удирдлагын дамар
Хэрэглээ:
Гурван талт пропорциональ даралт бууруулах хавхлага 3DREP 6A нь үйлдвэрлэлийн салбарт, хөдөлгөөнт механик гидравлик систем, ажлын ширээ болон бусад өндөр зэрэглэлийн тоног төхөөрөмжид өргөн хэрэглэгддэг.
3 DREP 6 төрлийн 3 талын даралт бууруулах хавхлага нь пропорциональ соленоидоор шууд ажилладаг. Тэд цахилгааны оролтын дохиог пропорциональ даралтын гаралтын дохио болгон хувиргадаг.
Пропорциональ ороомог нь төв утастай, зөөврийн ороомогтой удирдаж болох нойтон зүү тогтмол гүйдлийн ороомог юм. Соленоидууд нь гаднах хяналтын электроникийн тусламжтайгаар тохируулагддаг.
◆Дизайн:
Хавхлага нь үндсэндээ дараахь зүйлийг агуулна.
◆Чиг үүрэг:
Цахилгаан ороомог (1 ба 2) хүчдэлгүй үед хяналтын дамар (5) нь шахалтын пүршээр төв байрлалдаа бэхлэгддэг.
Удирдлагын дамар (2) нь соленоидын аль нэг нь хүчдэлтэй байх үед шууд хөдөлдөг.
Жишээ нь: "a" ороомог (1)-ийг идэвхжүүлснээр
→Даралт хэмжих дамар (5) ба хяналтын дамар (4) цахилгааны оролтын дохиотой пропорциональ баруун тийш шилжинэ.
→П-ээс В ба А-Т-ийн холболт нь урсгалын хурдацтай шинж чанар бүхий нүхний хэлбэрийн хөндлөн огтлолоор дамждаг.
◆Соленоидыг хүчдэлгүй болгох (1)
→Хяналтын дамар (4) шахалтын пүршээр төв байрлалдаа буцаана
Дунд байрлалд A ба B ба T холболтууд нээлттэй байдаг тул даралтын шингэн нь сав руу чөлөөтэй урсаж болно. Нэмэлт гарын авлага нь ороомогт хүчдэл өгөхгүйгээр удирдлагын дамарыг (4) хөдөлгөх боломжтой болгодог.
●Анхаар!
Гараар дарах хэрэгслийг санамсаргүй ашиглах нь машиныг хяналтгүй хөдөлгөөнд хүргэж болзошгүй!
Пропорциональ даралт бууруулах хавхлагын тэмдэг 3DREP 6A
