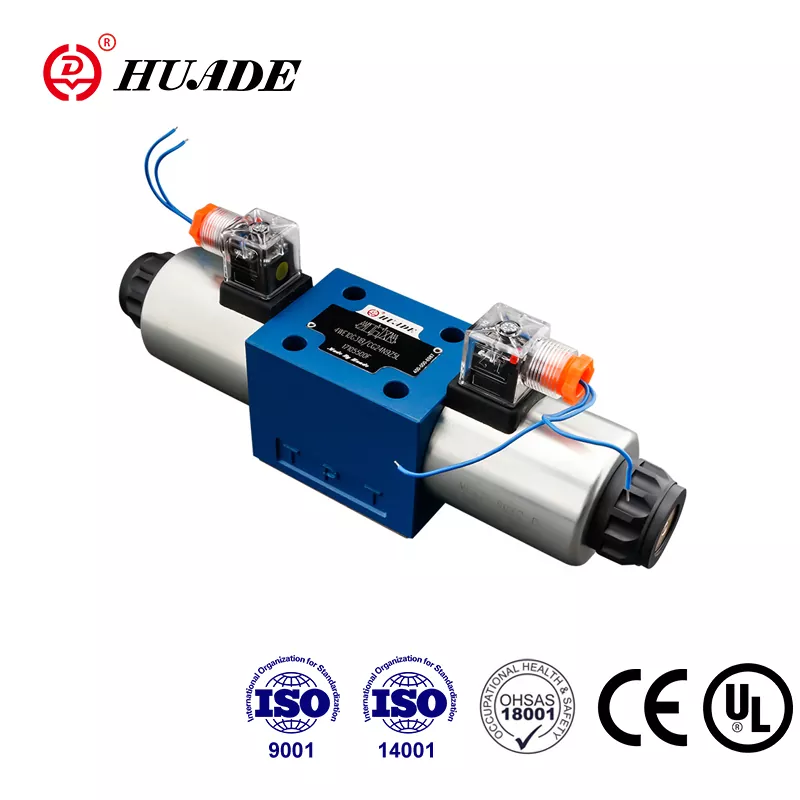

Эдгээр хавхлагууд бидний эргэн тойронд хаа сайгүй байдаг. Та тэдгээрийг COMPAVERS-ийг ухаж, сэрээний хайрцагт ухаж, аплинктивын хайрцгуудыг агуулах хайрцаг, тэр ч байтугай онгоцны хяналтын системд ч гэсэн олж мэдэх болно. Эдгээр хавхлагагүйгээр хүнд машинууд хянах боломжгүй байх болно.
Эдгээр хавхлагууд хэрхэн ажилладаг вэ?
Үндсэн хэсгүүд
Гидравлик чиглүүлэгчийн хяналтын хавхлага бүрийг хамтад нь гурван гол хэсэгтэй байдаг.
1. Хавхлагын бие
Хавхлагын бие нь бүх зүйл тохиолддог байшинтай адил юм. Энэ нь ихэвчлэн ган эсвэл хөнгөн цагаан гэх мэт хүчтэй материалаар хийдэг. Дотор нь порт гэж нэрлэгддэг цоорхойг сайтар өрөмддөг. Эдгээр портууд нь тусгай нэртэй байдаг:
- P порт:Даралттай шингэн орж ирдэг
- Т Порт:Шингэн нь сав руу буцаж ирдэг
- A ба B портууд:Цилиндр эсвэл моторыг зөөхөд шингэн газар очдог газар
2. Хяналтын элемент
Энэ бол үнэндээ шингэнийг чиглүүлдэг хөдөлж буй хэсэг юм. Үнооны хоёр төрөл байдаг:
Дамар:Илүү өргөн хэсэгтэй харандаа шиг харагддаг дугуй, гулсах хэсэг. Энэ нь арагш гулсаж байх үед шингэний хувьд өөр өөр замыг нээж, хаадаг.
Поппет:Лонхонд амьдардаг конус хэлбэртэй конус хэлбэртэй хэсэг. Энэ нь хаалттай үед маш нягт битүүмжилж, гэхдээ шингэн дамжуулалтыг нээх боломжтой.
3. АЖИЛЛАГАА
Энэ бол хяналтын элементийг хөдөлгөдөг. Нийтлэг төрөл нь:
- Хавхлагыг аюулгүй байрлал руу буцаана
- Solenoids (цахилгаан соронз) хүчээр хөдөлдөг үед хөдөлдөг
- Гар ажиллагааны гарын авлагын хөшүүргүүд
- Системийн өөрийн даралтыг ашигладаг нисгэгчийн хяналт
Шингэн урсдаг урсгал
Гидравлик цилиндртэй энгийн жишээг ашиглцгаая.
Төвийг сахисан байрлал:Хавхлага нь дунд байрлалд байгаа үед цилиндр нь тавьдаг. Хавхлагын хавхлагын дизайнаас хамаарч шингэнийг хаасан эсвэл сав руу буцах боломжтой.
Ахлах сунгах:Хавхлага нь цилиндрийг сунгахын тулд даралтын порт (P) -ийг порт руу холбодог. Үүний зэрэгцээ, цилиндрийн нөгөө талаас шингэн урсаж байна.
БИДЭНДЭЭ:Одоо хавхлагын шилжүүлэгч. Шүргэнээс боомт руу боомт руу шилжихийн тулд PORDION руу шилжихийн тулд шингэнийг сав руу буцаана.
Гидравлик чиглэлийн хяналтын хавхлагын төрлүүд
Дотоод загвараар
Дамараа хавхан
Эдгээр нь хамгийн түгээмэл төрөл юм. Хавхлаг нь өөр өөр урсгалын замыг бий болгохын тулд хавхлагын бие дотор спульс слайд.
Сайн оноо:
- Нарийн төвөгтэй үйл ажиллагааг олон албан тушаалаар шийдвэрлэх боломжтой
- Шингэний урсгалд бага эсэргүүцэл
- Олон нийтийн болон өргөн хэрэглэгддэг
Тийм ч сайн биш:
- Жижиг цоорхой нь зарим шингэнийг дотооддоо гоожих боломжийг олгодог
- Шингэн бохир байвал гацах боломжтой
Попап хавхлагууд
Эдгээр нь суудалтай нягт агуулсан конус эсвэл бөмбөг хэлбэртэй элементүүдийг ашигладаг.
Сайн оноо:
- Бараг л дотоод алдагдалгүй
- Бохир шингэнтэй сайн ажиллах
- Хүнд ачааллыг барихад тохиромжтой
Тийм ч сайн биш:
- Энгийн / унтраах функцээр хязгаарлагдана
- Ажиллах илүү их хүч хэрэгтэй
Хэрхэн ажилладаг вэ
Гарын авлагын далан:Хөшүүрэг, товчлуур, товчлуур ашиглан гараар ажилладаг. Энгийн бөгөөд найдвартай, гэхдээ хэн нэгэн тэднийг ажиллуулахын тулд тэнд байх ёстой.
Соленоидын хавхлаг:Цахилгаан эрчим хүчийг ашиглах. Эдгээр нь автоматжуулсан системд төгс бөгөөд компьютерээр удирдаж болно.
Туршилтын ажиллагаатай хавхлага:Үндсэн хавхлагыг зөөхийн тулд системийн гидравлик даралтыг ашиглана уу. Энэ нь том хавхлагыг хянахын тулд жижиг хавхлагыг ашиглахтай адил юм.
Хяналтын нарийвчлалаар
On / унтраах хавхлагууд:Бүрэн нээлттэй эсвэл бүрэн хаалттай энгийн унтраалга. Гэрэл шилжүүлэгч шиг - энэ нь эсвэл унтраах юм.
Пропорциональ хавхлага:Эдгээр нь хэсэгчлэн гэрлийг асаах мэт хэсэгчлэн нээх боломжтой. Хяналтын дохиоллыг дээшлүүлэх тусам хавхлага нээгдэнэ. Энэ нь танд хурдны хурдны хяналтыг өгдөг.
Servo хавхлага:Онцгой зөв хяналт, онгоц, нягтаршил, нарийвчлалтай үйлдвэрлэлийн тоног төхөөрөмжийн хувьд маш нарийвчлалтай хяналтанд ашигладаг.
Чухал шинж чанар, тодорхойлолтууд
Төвийн чиг үүрэг
Дамар хавхлагуудын хувьд, төвийг сахисан (төв) байрлалд юу тохиолддог вэ?
Хаалттай төв:Бүх портуудыг хаасан байна. Энэ цилиндрийг цилиндр цоож, гэхдээ насосыг илүү хэцүү болгодог.
Нээлттэй төв:Даралт порт нь сав руу холбодог. Энэ нь шахалтыг дарамт шахалтгүйгээр хүчээр хэмнэх замаар энерги хэмнэдэг боловч цилиндр гулсаж болно.
Тандемийн төв:Илүү сайн ачааллыг хадгалахад зарим эрчим хүч хэмнэх болно.
Гүйцэтгэлийн тоонууд
- Даралтын үнэлгээ:Хавхлага нь хавхлагыг аюулгүйгээр зохицуулж чаддаг. Ихэвчлэн PSI эсвэл бааранд хэмждэг.
- Урсгалын хувь:Минутанд хэр их шингэн дамжуулж чадах вэ. Ихэвчлэн минут тутамд (GPM) эсвэл минут тутамд хэмжигддэг.
- Хариултын цаг:Хавхлага нь хяналтын дохиог хурдан хариу үйлдэл үзүүлдэг. Хурдан хөдөлгөөн хийх шаардлагатай програмуудад чухал ач холбогдолтой.
- Даралтын уналт:Шингэн нь хавхлагыг дамжуулж урсаж байх үед хэр их дарамт болдог. Бага нь үр ашгийн хувьд илүү дээр юм.
Хавхлагын тэмдэг, стандарт
Инженерүүд гидравлик диаграмм дээр хавхлагыг харуулах тусгай бэлгэдлийг ашигладаг. Эдгээр тэмдэгүүд нь олон улсын стандартыг дагаж мөрддөг (ISO 1219) Тиймээс дэлхийн хэмжээнд инженерүүд тэднийг ойлгож чадна.
Хавхлагын тэмдэг тэмдэглэгээ:
- Байрлал бүрийг төлөөлж буй хайрцаг
- Урсгалын замыг харуулсан сумнууд
- Т-тэмдгүүд нь хаагдсан замыг харуулсан шугамуудтай
- Портуудыг тэмдэглэж буй үсэг (P, T, T, A, B)
- Спрингс ба Соленоидын бэлгэдэл
Жишээлбэл, "4/3 хавхлага" нь 4 порт, 3 байрлал гэсэн үг юм.
Цэвэрлэгчид
Өмнрийн боловсролын тоног төхөөрөмж
Экскаваторууд олон чиглэл, гар, гар, хувин, гар, хувин, замыг бие даан ажиллуулахын тулд олон чиглэлтэй хяналтын хавхлагыг ашигладаг. Операторууд гөлгөр хяналтын пропорционал хавхлагыг пропорциональ хавхлагыг илгээдэг.
Өсөлт
Ассемблейн шугам нь эдгээр хавхлагыг ашиглан робот гар, даралт, конвейер системийг хянахын тулд ашигладаг. Solenoid-Offed Dations нь компьютерийн командыг тодорхой цаг хугацаагаар хариу үйлдэл үзүүлдэг.
Хөдөө аж ахуй
Орчин үеийн тракторууд нь анжис, ургац, ургацтай адил үйлдлүүдийг хянах пропорциональ хавхлагын блокуудыг ашигладаг. Зарим систем нь автоматжуулсан хээрийн ажилд GPS-тэй нэгтгэдэг.
Алсыг хэтрэх
Нислэг нисэхэд маш найдвартай Servo хавхлагыг маш найдвартай үйлчилдэг. Эдгээр хавхлагууд нь эрс тэс нөхцөлд төгс ажиллах ёстой.
Дээд үйлдвэрлэгчид
Bosch rexroh:Дэвшилтэт электроник, хяналтын чадвар бүхий өндөр чанартай хавхлагыг мэддэг.
Паркер Ханнифин:МОНГОЛЧУУДЫН МЭДЭЭЛЛИЙН МОБИЛИЙН ТУСГАЙ ТУСГАЙ ТУСГАЙ ТУСГАЙ ТУСГАЙ ТӨЛӨВЛӨГӨӨГИЙН ТӨЛӨВЛӨГӨӨГИЙН ТӨЛӨВЛӨГӨӨГИЙН ТӨЛӨВЛӨГӨӨГИЙН ТӨЛӨВЛӨГӨӨ.
ХӨДӨЛМӨР (Викерс):Хүнд хэцүү нөхцөлд удаан хугацааны туршид хүнд даацын хавхлагуудын хувьд алдартай.
Данфосс:Хөдөлгөөнт гидравлик, эрчим хүч хэмнэлтийн системд мэргэшсэн.
Хидас:Компакт картриджийн хавхлагын хавхлаг, заншил бүхий олон тооны шийдлүүдийг мэддэг.
Суурилуулалт, засвар үйлчилгээ
Баруун хавхлагыг сонгох
Эдгээр хүчин зүйлийг авч үзье:
- Даралт, урсгалын шаардлага: Системийн хэрэгцээг хангах
- Хяналтын төрөл: Энгийн даалгаврыг on / off off ofplocks-ийн хувьд хувьсах хурд
- Байгаль орчин: Таны нөхцөлд тохиромжтой битүүмжлэл, цуваа сонго
- Аюулгүй байдал: Аюулгүй ажиллагааг хангах төвийн функцийг сонгоно уу
Нийтлэг асуудал, шийдэл
Хавхлага ажиллахгүй байна:
- Соленоид хавхлагын цахилгааны холболтыг шалгана уу
- Нисгэгчийн үйл ажиллагааны хавхлагуудад зохих гидравлик даралтыг баталгаажуулах
- Механик бөглөрлийг хайж олох
Удаан эсвэл алдаатай үйл ажиллагаа:
- Бохир гидравлик шингэнийг цэвэрлэ, солино
- Системд агаарыг шалгах
- Өмссөн хавхлагын бүрэлдэхүүн хэсгүүдийг шалгах
Гадаад алдагдал:
- Өмссөн битүүмжлэл, жийргэвчийг солих
- Холбох гадаргуугийн тэгш байдлыг шалгана уу
- Тохиромжтой боолт моментийг баталгаажуулна уу
Шилдэг туршлага
Ашиглах:
- Суулгах явцад бүх зүйлийг цэвэр байлга
- Зохих жийргэвчийг ашиглах, битүүмжлэх нэгдлүүдийг ашиглах
- Боолтыг заасан момент утгыг нь чангална
Үйл ажиллагаа:
- Үндсэн функцийг шалгахын тулд бага даралтаас эхэл
- Системийн температур, даралтыг хянах
- Гидравлик шингэнийг зохих шүүлтүүрээр цэвэрлээрэй
Засвар үйлчилгээ:
- Туршилтын хавхлагын ажиллагааг тогтмол хийдэг
- Гидравлик шингэнийг хуваарийн дагуу өөрчлөх
- Нарийвчилсан засварын бүртгэлийг хөтлөх
Ирээдүйн чиг хандлага
Гидравлик хавхлагын салбарыг үргэлжлүүлэн хөгжүүлсээр байна.
Ухаалаг хавхлаг:Шинэ хавхлаг нь тэдгээрийн нөхцөл байдал, гүйцэтгэлийг мэдээлж болзошгүй мэдрэгч, электронууд багтдаг. Энэ нь засвар үйлчилгээ хийхэд урьдчилан таамаглахад тусалдаг.
Эрчим хүчний үр ашиг:Үйлдвэрлэгчид бага энерги зарцуулж буй хавхлагыг боловсруулж байгаа хавхлагыг боловсруулж, үйл ажиллагааны зардал, байгаль орчинд нөлөөлөх.
ТУХАЙ:Хавхлага нь илүү нягт бөгөөд бусад системийн бүрэлдэхүүн хэсгүүд, нэмэлт системийн бүрэлдэхүүн хэсгүүдэд нэгтгэж, гоожсон оноо, суулгалтын хугацааг нэгтгэж байна.
Дижитал хяналт:Илүү олон хавхлагууд нь дижитал хяналтын систем, аливаа зүйлийг (IOT) сүлжээгээр ажиллахаар төлөвлөсөн болно.
Гидравлик чиглэлийг хянах хяналтын хавхлага нь орчин үеийн машин механизмыг боломжтой болгох зайлшгүй бүрэлдэхүүн хэсэг юм. Энгийн хавхлагаас боловсруулсан хавхлагуудаас боловсронгуй хавхлагуудаас боловсронгуй. Эдгээр төхөөрөмжүүд, эдгээр төхөөрөмжүүд нь цахилгаан эсвэл механик дохиог хяналттай гидравлик хүч болгон хувиргадаг.
Эдгээр хавхлагууд хэрхэн ажилладагийг ойлгох, өөр өөр төрөл, тэдгээрийг хэрхэн яаж сонгох, хэрхэн яаж гидравлик системтэй хамтарч ажиллахыг хүсч байна. Технологийн дэвшлийн хувьд эдгээр хавхлагууд илүү ухаалаг, илүү үр дүнтэй, тоон хяналтын системтэй харьцуулж байна.
Та хүнд тоног төхөөрөмж, автоматжуулалтын системийг боловсруулж байгаа эсэх, гидравлик машин механизм, эсвэл гидравлик машин механизм, чиглүүлэлтийн хяналтын хавхлагууд нь илүү үр дүнтэй, аюулгүй ажиллахад тань туслах болно.
Таны програмын баруун хавхлагыг сонгоод зохих ёсоор нь хадгалах замаар та найдвартай үйл ажиллагаа, удаан үйлчилгээний амьдралыг баталгаажуулж чадна. Түлхүүр нь таны системийн шаардлагыг ойлгож, зохих хавхлагын технологид тохирч байна.
ХАЙРТАЙ, ХАЙРТАЙ ХАРИУЦЛАГАТАЙ АЖИЛЛАГАА, Гидравлик системийн мэргэжилтнүүд эсвэл хавхлагын үйлдвэрлэгчидтэй зөвлөгөө аваарай. Тэд таны өвөрмөц програмын хэрэгцээнд тодорхой удирдамж өгөх боломжтой бөгөөд системийн оновчтой гүйцэтгэлийг хангахад туслах болно.
