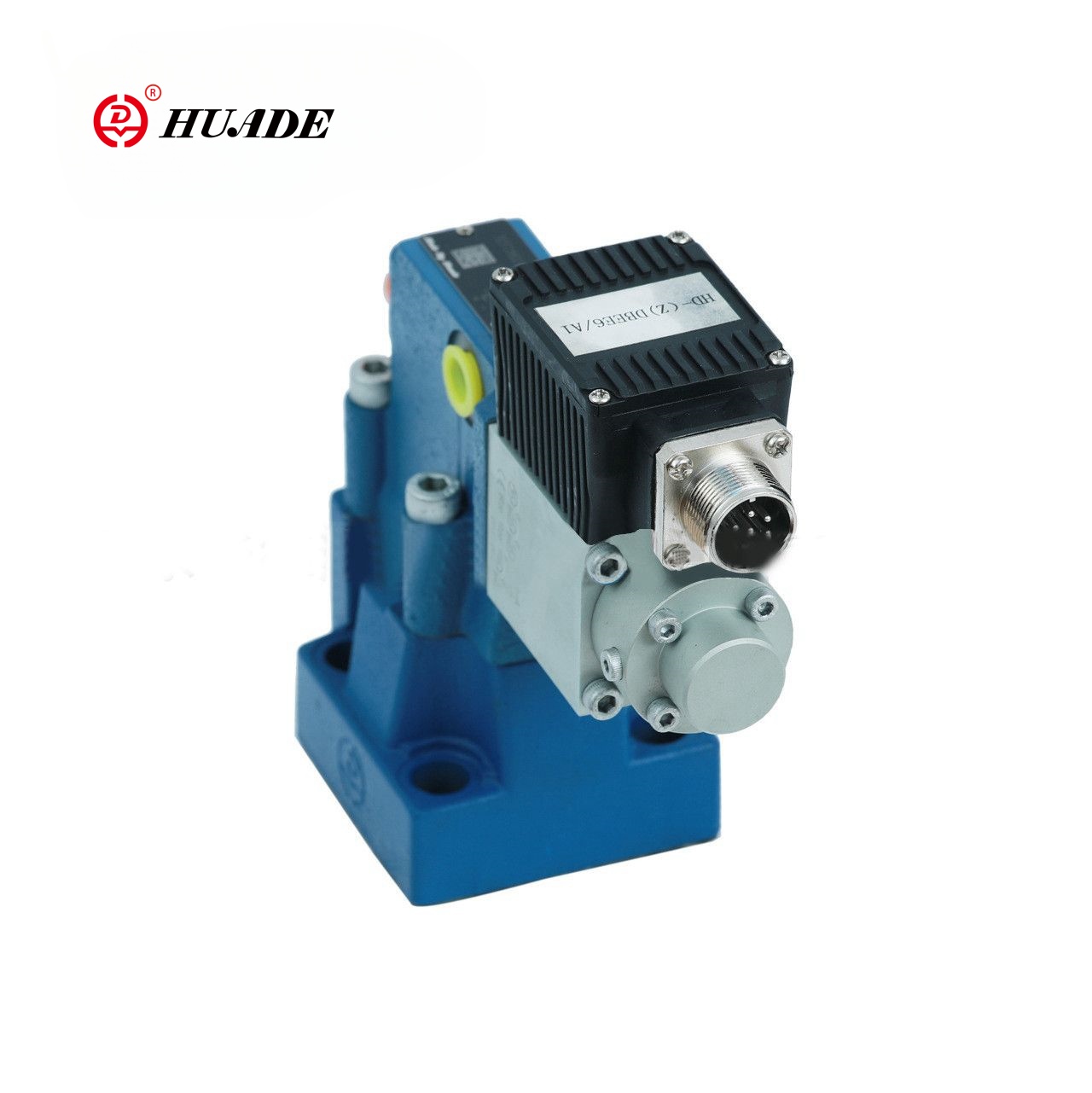

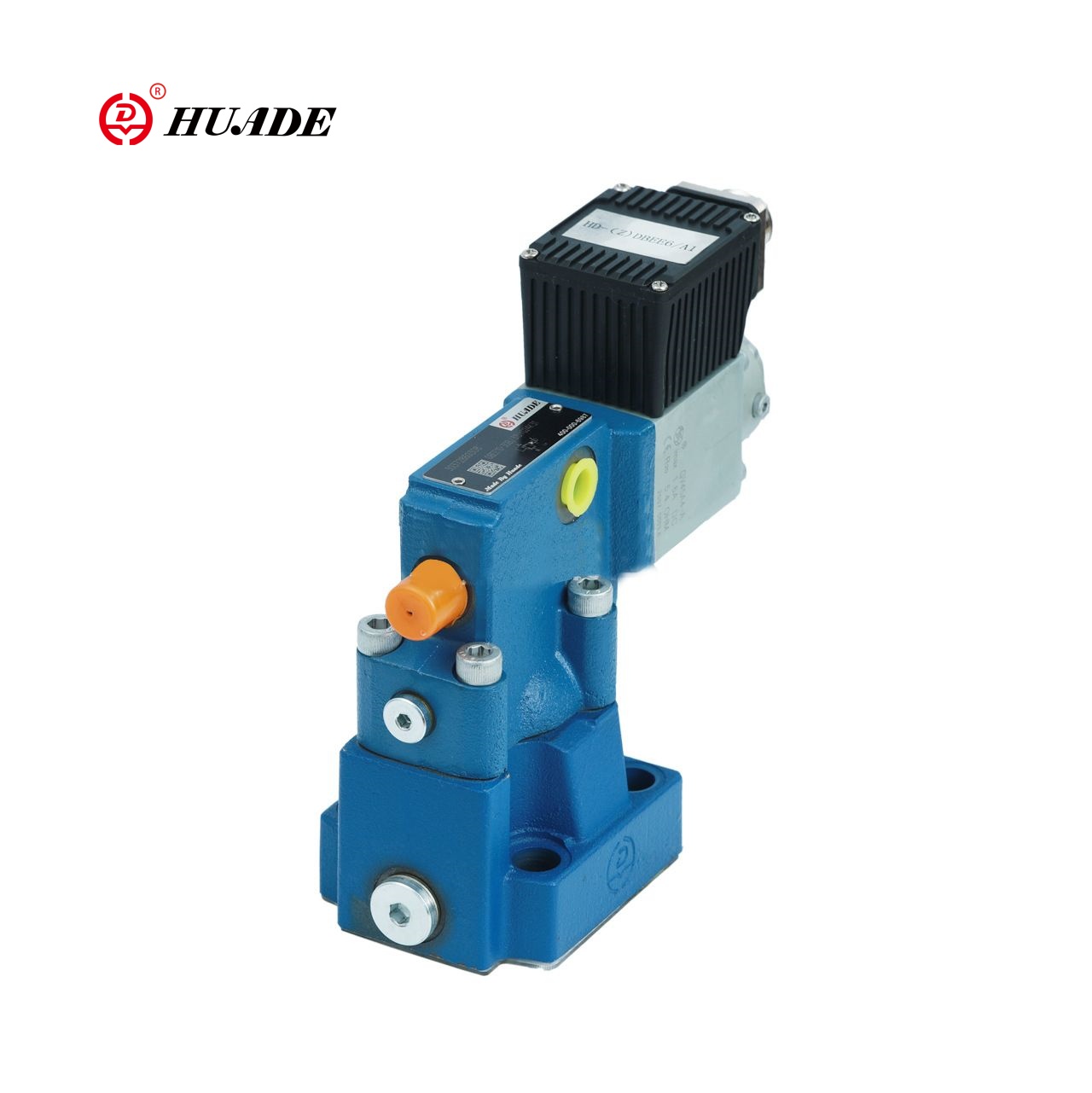

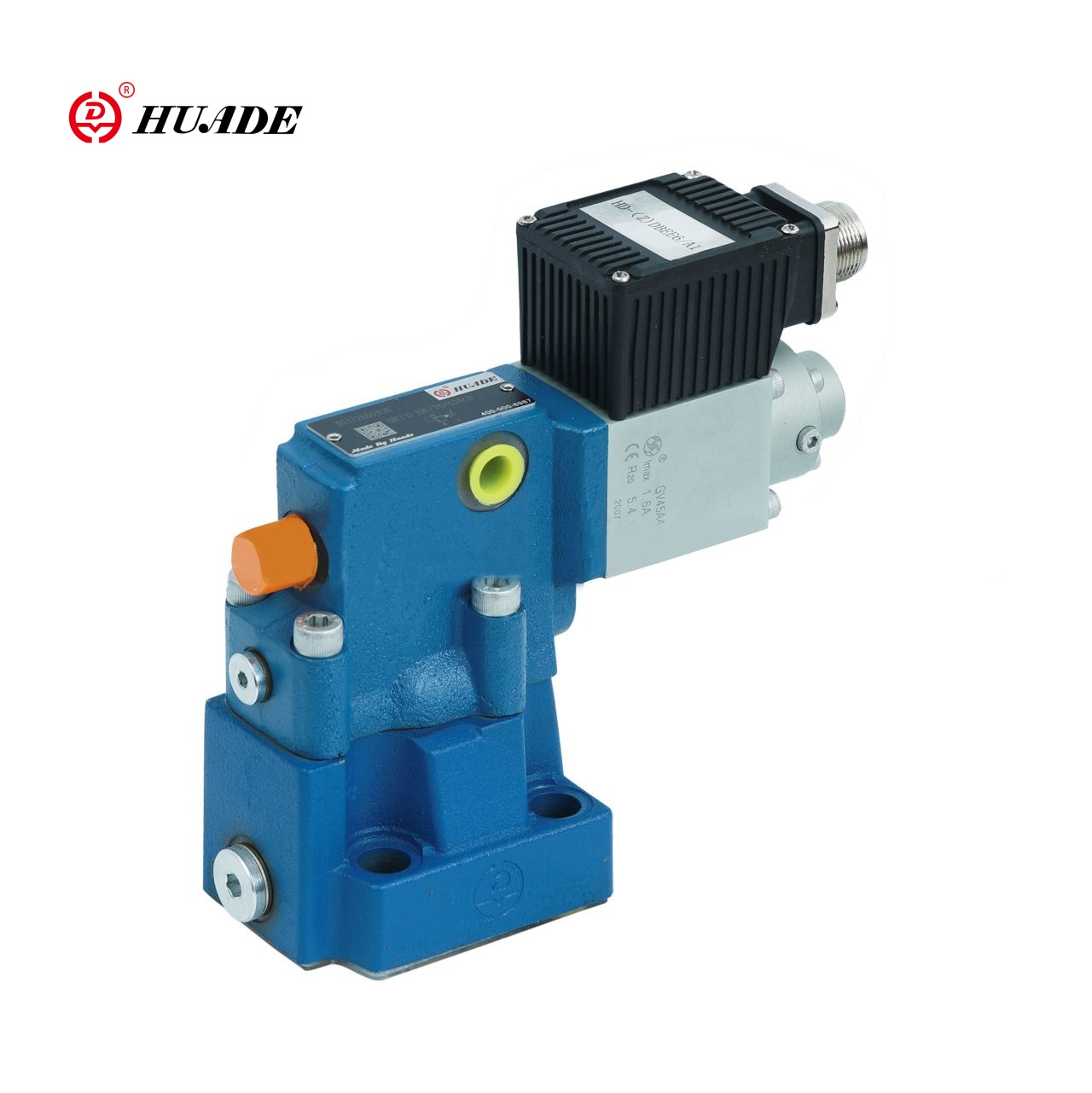

ZDBEE-1X пропорциональ хавхлага нь Soleness-ийн тусламж, системийн даралттай, системийн даралтыг хянах. Энэ пропорциональ хавхлага нь rexrot-аас ижил загварыг бүрэн орлуулж чаддаг. Huade Hydraull хавхлага нь rexroth-ийн адил стандартыг баталгаажуулдаг боловч үнэ нь доогуур байдаг.
| Жанжин | ||
| Суурилуулах | сайн дурын | |
| Хадгалах температурын хүрээ (℃) | -20-г +80 хүртэл | |
| Оржны температурын хүрээ | DBE ба ZDBE (℃) | -20-аас + 70 хүртэл |
| DBEE ба ZDBEE (℃) | -20 хүртэл +50 | |
| Жин | DBE ба ZDBE (KG) | 2.4 |
| DBEE ба ZDBEE (KG) | 2.5 | |
| Гидравлик (ʋ = 46 MM2 / s ба t = 40 ° C = 40 ° C ± 5 ℃ | ||
| Макс. үйл ажиллагааны ажиллагааны даралт | Порт P: P1-P2: A1-A2: B1-B2 B2 MPA | 31.5 |
| Порт t mpa | 5 | |
| Макс. даралтыг тохируулах | Даралтын шат 5 MPA | 5 |
| Даралтын шат 10 MPA | 10 | |
| Даралт 2-р шат 20 MPA | 20 | |
| Даралт 31.5.5 MPA | 31.5 | |
| Мин. дохионы утга 0 MPA-ийн хоорондох даралт | шинж чанарыг харах | |
| Даралтын боомт A; Гадаад нисгэгч газрын тосны суваг (Y) | тусдаа, Тэнгэрт тэг даралтанд хийнэ | |
| Туршилтын газрын тосны урсгал l / мин | 0.6O1.2 | |
| Макс. урсгал l / мин | 30 | |
| Даралтын шингэн | эрдэс тос (hl, hlp) руу din 51 524 хүртэл | |
| Даралтын шингэний температурын хүрээ | -20TO + 80 | |
| Буурамч байдлын хүрээ mm2 / s | 15-380 | |
| Эр зөвшөөрөх | 24V DC | |
| Min.control гүйдэл (MA) | 100 | |
| Max.control RESTAL MA | 1600 | |
| Solenoid Coil-ийн эсэргүүцэл | 20 ° C (ω) дээр хүйтэн утга | 0.54 |
| Max.warm утга (ω) | 7.8 | |
| Хураамж | 100 | |
| Цахилгаан холболт | DBE ба ZDBE | Component залгаасыг DIN EV 175 301 ~ 803 ~ 803 |
| DIN EVACTER-ийг DIN EV 175 301-803 дугаарт залгаарай | ||
| DBEE ба ZDBEE | Component Plugy Poe DLN DLN 43 563 563-AM6-3-3 | |
| Plugy-ANNANCER TOE DIN 43 563-BF6-3 | ||
| Хавхлагын хамгаалалт нь DINT 40 050 | Ip 65 | |
| DBEE, ZDBEE-д зориулсан электроникийг хянах | Хавхлагад нэгтгэсэн | |
| Dbe болон ZDBE-ийн хувьд | ||
| Eurocard форматын аналогийн өсгөгч | HD-VT-VSPA1-1-1 | |
Онцлог:
▶ Системийн даралтыг хязгаарлах хавхлага
▶ пропорциональ соленоидоор үйлдэх
▶ Дэд хэсгүүдийг томилох эсвэл сэндвичний хавтан дизайн
▶ Дахин эх сурвалжаас хавхлага, хяналтын хэрэгслийг хянах
▶ HD-ZDBEE-ийг нэгтгэсэн хяналтын электроник ашиглан
Easie жишээ нь командын үнэ цэнэтэй даралтын шинж тэмдгийн муруйг тараана
② Дээш, доош нь налуу замыг тохируулж болно
Хэрэг програм:
ZDBEE-1X функцүүд, инженерийн машин, тоормослох хэрэгсэл, металл хэлбэрийн хэрэгсэл гэх мэт нарийн даралтын системд хамрагдахад тохиромжтой.
Пропорциональ даралтын тусламжийн хавхлага, HD-DBE нь пропорциональ соленоидоор ажилладаг. Эдгээр хавхлагууд нь системийн даралтыг хязгаарлахад ашиглагддаг. Эдгээр хавхлагуудтай хамт системийн даралтыг тогтвортой тохируулах боломжтой бөгөөд цахилгааны командын утгатай холбогдуулан хязгаарлагдах боломжтой.
Эдгээр хавхлаг нь ихэвчлэн пропорциональ Solenoid (1) -ээс бүрддэг. Пропорциональ соленоо нь цахилгаан гүйдлийг механик хүчээр хөрвүүлдэг. Одоогийн өсөлт нь Solenoid Force-д харгалзах шалтгаан болдог. Соленоид арматурын танхим нь гидравлик шингэнээр дүүргэж, даралттай байдаг. Системийн даралтыг тохируулах нь командын утгатай холбоотой пропорциональ Соленоидын тусламжтайгаар явагддаг. Порт Порт дахь Системээс үүссэн даралт. Үүний зэрэгцээ системийн даралтын шугам (5) -ийг дамар дээр суурилуулсан orife (5) -р (5). Цаашид илүү дэлгэрэнгүй (7) нь пропорциональ Solenoid-ийн хүчний эсрэг системийн даралт (8). Системийн даралтыг урьдчилан тогтоосон тохиолдолд PillOT Poppe (8) суудлаасаа өргөж байна. Загвараас хамаарч, туршилтын тос нь одоо (y) эсвэл сав руу ороход хүргэж болно. Хэрэв системийн даралт бага зэрэг боссон бол DROOL-ийн баруун гар талын даралтыг хянахын тулд Дампарын баруун талд мөрөнд дарамтанд шилжсэн.
Пропорциональ даралтын хөнгөлөлтийн хавхлага ZDBE-1X
Пропорциональ даралтын тусламжийн хавхлага ZDBEE-1X
Функциональ дизайны хувьд пропорциональ дизайны хувьд ZDBEE-1X нь ZDBE-1X нь ZDBE-ийн пропорциональ хавхлагт нийцдэг. Цорын ганц ялгаа нь пропорциональ соленоо нь орон сууцны хянагчаар тоноглогдсон байдаг. Power хангамж, тогтоосон цэгийн хүчдэлийг залгуурын хүчдэлээр хүлээн авах боломжтой.
Тодорхой цэгийн даралтын шинж чанар нь үйлдвэрлэлийн хамгийн бага тэсвэр тэвчээрийн хүлцэл юм. Даралтын өсөлт, бууралтыг нэмэгдүүлэх, буурах нь тухайн потенциометрийг ашиглан бие даан тохируулж болно.
Пропорциональ даралтын бэлгэдлийн тэмдэглэгээ ZDBEE-1X
