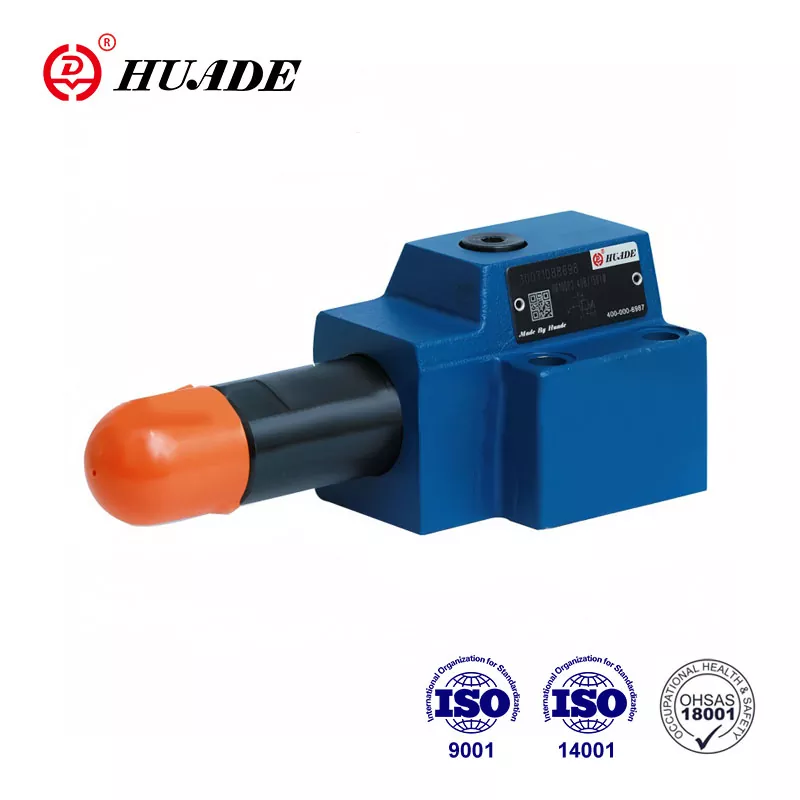

DR 10 DP төрөл нь даралтыг хянах зориулалттай даралт бууруулах хавхлага юм. Huade® даралтын хавхлагууд нь Rexroth-ийн санал болгож буй ижил цуврал бүтээгдэхүүнийг орлож чаддаг нь голчлон Rexroth-тэй урт хугацааны хамтын ажиллагаатай холбоотой юм. Бусад ижил төстэй брэндүүдтэй харьцуулахад Huade® бүтээгдэхүүнүүд технологийн хувьд илүү дэвшилтэт, илүү бат бөх байдаг. Эдгээр даралт бууруулах хавхлагуудын үнэ харьцангуй хямд байдаг. Тус үйлдвэр нь үндэсний гол үйлдвэр бөгөөд Хятадад өндөр нэр хүндтэй .
|
Хамгийн их ажлын даралт(Pport P) (МПа) |
31.5 хүртэл |
|
Макс. хоёрдогч даралт (Порт А) (МПа) |
2.5 хүртэл; 7.5 хүртэл; 15.0 хүртэл; 21.0 хүртэл; 31.5 хүртэл |
|
Хамгийн их буцах даралт( портууд T(Y)) (МПа) |
16 хүртэл |
|
Хамгийн их урсгал (л/мин) |
80 хүртэл |
|
Даралтын шингэн Ашигт малтмалын тос |
Ашигт малтмалын тос (NBR лацын хувьд) эсвэл фосфатын эфир (FPM лацын хувьд) |
|
Зуурамтгай байдлын хүрээ(мм²/с) |
10 ~ 800 |
|
Даралтын шингэний температурын хүрээ (℃) |
-30-аас +80 хүртэл |
|
Бохирдлын зэрэг (um) |
Шингэний бохирдлын зөвшөөрөгдөх дээд хэмжээ нь NAS 1638 9-р анги юм. |
|
Жин (кг) |
ойролцоогоор 3 |
Онцлогууд:
▶ Хавтан дээр суурилуулах зориулалттай
▶ 4 даралтын хүрээ
▶ 4 тохируулагч элемент
. Эргэдэг бариул
. Hex. хамгаалалтын малгай бүхий толгойн ханцуй
. Масштабтай түгжигдэх эргэдэг бариул
. Хуваарьтай эргэдэг бариул
▶ Даралт хэмжигч порттой
▶ Нэмэлт буцах хавхлага
▶ DIN 24 340, хэлбэр D, ISO 5781 болон CETOP - RP 121H стандартад шилжүүлэх загвар
Хэрэглээ:
Системийн даралтыг бууруулахын тулд DR 6 DP төрлийн даралт бууруулах хавхлагыг ашигладаг.
DR 10 DP төрлийн хавхлага нь даралтын бууруулсан тал дээр даралтыг бууруулах функцтэй, 3 чиглэлийн хийцтэй шууд ажилладаг хавхлаг юм.
Даралт тохируулагч элемент (1) ашиглан даралтыг тохируулна.
Амрах үед хавхлага нь ихэвчлэн нээлттэй байдаг бөгөөд шингэн нь В портоос А порт руу саадгүй урсах боломжтой. А порт дахь даралт нь дамарны төгсгөлд (2), хяналтын шугамаар (4) шахалтын пүршийг эсэргүүцдэг ( 3). А порт дахь даралт хавар (3) дээр тогтоосон даралтын түвшинд хүрэхэд дамар (2) хяналтын байрлал руу шилжиж, А порт дахь даралтыг тогтмол барина.
Хавхлагыг хянах шингэнийг хяналтын өрөмдлөгөөр дамжуулан А портоос авдаг.
Хэрэв гадны хүчний нөлөөгөөр А порт дахь даралт улам нэмэгдвэл дамар (2) шахалтын пүрш (3) руу улам урагшилна.
Энэ нь хяналтын дамар (2) дахь хяналтын газар (5) дээгүүр сав (Y порт) хүрэх урсгалын замыг нээхэд хүргэдэг. Дараа нь даралт нэмэгдэхээс урьдчилан сэргийлэхийн тулд хангалттай хэмжээний шингэн сав руу урсдаг.
Пүршний камер (6) нь Y портоор гадагшаа сав руу цутгадаг.
А портоос В порт руу чөлөөтэй урсдаг нэмэлт буцах хавхлага (7) байдаг.
Даралт хэмжигч холболт(8) нь хоёрдогч даралтыг хянах боломжийг олгодог.
DR10DP 1- 40B-ийн бүтэц
DR10 DP-н тэмдэг
