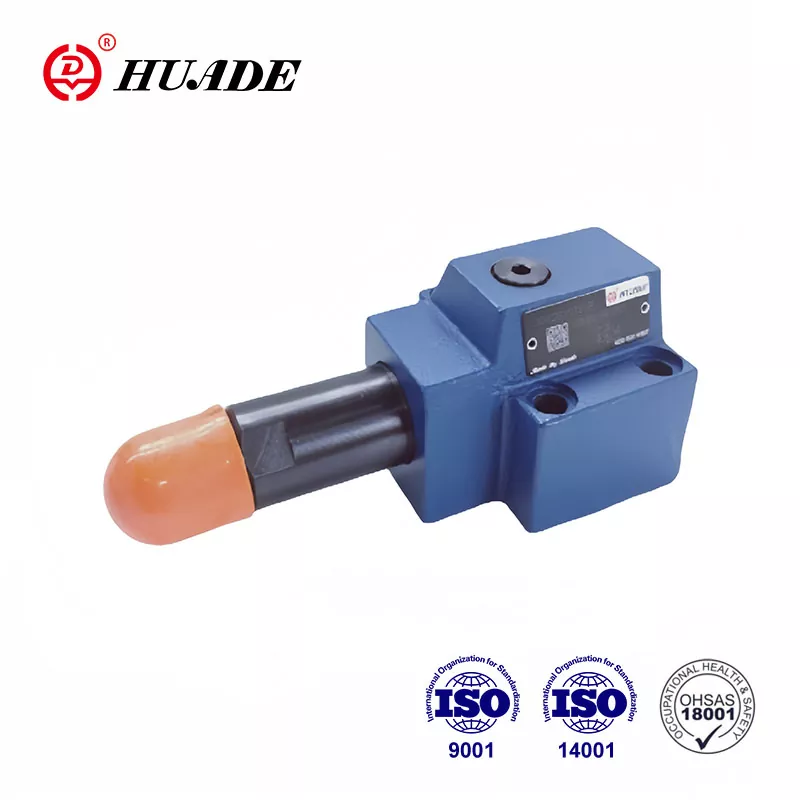

Даралтын дарааллын хавхлага DZ 10 DP

Huafilter нь Huade® гидравлик даралтат хавхлагын DZ 10 DP нийлүүлэлтээр мэргэшсэн ханган нийлүүлэгч юм. Мөн Хятадад гидравлик системийн засварын бизнес эрхэлдэг. Бид даралтын хавхлагын чанарыг нэг жилийн хугацаанд баталгаажуулдаг. Баталгаат хугацаандаа үнэ төлбөргүй засварлана. Бид Бээжингийн Хуадэ Гидравлик Аж Үйлдвэрийн Группийн эрх бүхий төлөөлөгчийн хувьд үйлчлүүлэгчдэд өндөр чанартай борлуулалтын үйлчилгээ, өндөр чанартай, хямд бүтээгдэхүүнээр хангадаг.

DZ 10 DP төрлийн даралтын дарааллын хавхлага нь шууд ажилладаг даралтын дарааллын хавхлага юм. Энэ нь хоёр дахь системийн даралтаас хамааралтай дараалалд ашиглагддаг. Хятад болон гадаад орнуудад маш чанартай, хямд үнээр зарагддаг. Huade® даралтын дарааллын хавхлага нь гидравлик үйлдвэрлэлийн олон улсын стандартад бүрэн нийцдэг. Rexroth-ийн дэвшилтэт технологийг нэвтрүүлснээр Huade® гидравлик хавхлагууд нь гүйцэтгэлийн хувьд Rexroth-тэй нийцдэг.

Даралтын дарааллын хавхлагын бүтээгдэхүүний параметр DZ 10 DP

Техникийн өгөгдөл
Оролтын даралт, порт P, B (X） (МПа)	31.5 хүртэл
Гаралтын даралт, порт А (МПа)	21.0 хүртэл
Буцах даралт, порт T (МПа)	16.0 хүртэл
Хамгийн их зөвшөөрөгдөх урсгал (л/мин)	80 хүртэл
Шингэн	Ашигт малтмалын тос (NBR лацын хувьд) эсвэл фосфатын эфир (FPM лацын хувьд)
Зуурамтгай байдлын хүрээ(мм²/с)	10 ~ 800
Шингэний температурын хүрээ (℃)	-30-аас +80 хүртэл
Шингэний цэвэр байдал (um)	Шингэний цэвэр байдал NAS 1638 9-р ангиллын шингэний бохирдлын зөвшөөрөгдөх дээд хэмжээ
Хамгийн их урсгал (л/мин)	80 хүртэл

Бүтээгдэхүүний онцлог ба DZ 10 DP даралтын дарааллын хавхлагын хэрэглээ

Онцлогууд:

▶ Хавтан дээр суурилуулах зориулалттай

▶ Даралтын 4 үнэлгээ

▶ 4 тохируулгын элемент:

. Эргэдэг бариул

. Зургаан өнцөгт, хамгаалалтын малгайтай ханцуй

. Масштабтай түгжигдэх эргэдэг бариул

. Хуваарьтай эргэдэг бариул

▶ Даралт хэмжигч холболттой

▶ Шалгах хавхлага, нэмэлт

▶ DIN 24 340, хэлбэр D, ISO 5781 ба CETOP - RP 121H стандартын дагуу суурилуулах загвар

Хэрэглээ:

Энэхүү даралтын дарааллын хавхлага DZ 10 DP нь өргөх, тээвэрлэх машин, барилгын машин, үйлдвэрлэлийн машин, машин хэрэгсэл, усан онгоц, төмөрлөг болон бусад тоног төхөөрөмжийн гидравлик системд өргөн хэрэглэгддэг.

DZ 10 DP даралтын дарааллын хавхлагын хэсэг ба тэмдэг

Дарааллын даралтыг тохируулах элементээр (1) тохируулна.

Шахах булаг (2) нь хяналтын дамарыг (3) эхлэх байрлалд барьдаг, хавхлага хаалттай байна. А порт дахь даралт нь хяналтын дамрын (3) поршений хэсэгт хяналтын шугамаар (4) дамжих шахалтын пүршний (2) эсрэг талд байна. Даралт шахалтын пүрш (2) дээр тогтоосон утгад хүрэхэд хяналтын дамар (3) хөдөлж, А-Б холболтыг нээнэ. В порттой холбогдсон систем нь А сувгийн даралт буурахгүйгээр дараалалтай байна.

Хяналтын дохиог хяналтын шугамаар (4) А портоос эсвэл гаднаас X холболтоор авдаг.

Хавхлагын хэрэглээнээс хамааран гоожсон ус зайлуулах тосыг гаднаас Y холболтоор эсвэл В-ээр дамжуулан дотооддоо дамжуулж болно.

DZ 10 DP 1 -40B-ийн бүтэц

DZ 10 DP-10B-ийн тэмдэг
