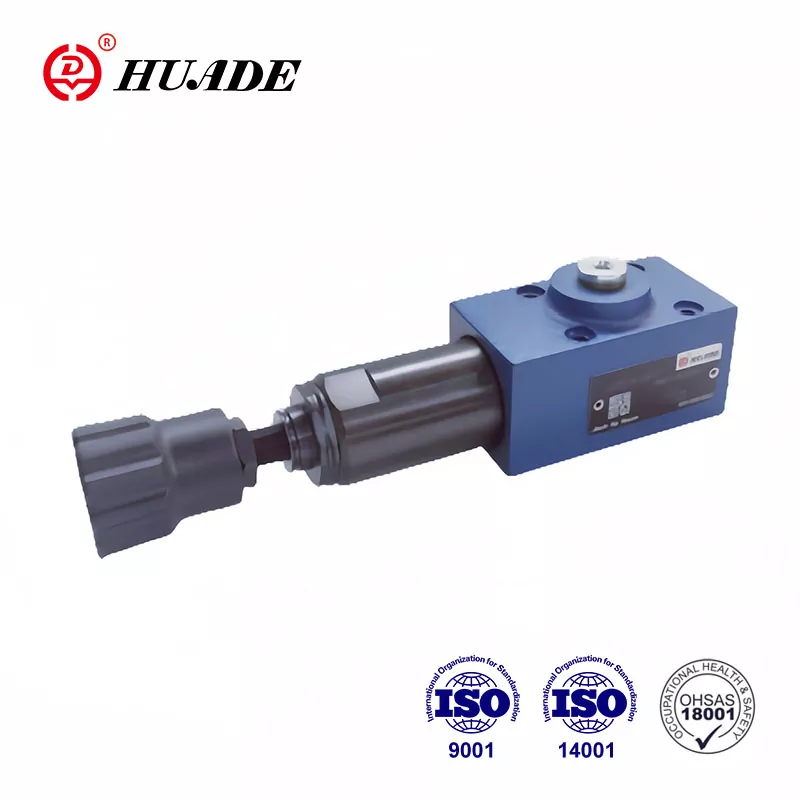

DZ 6 DP төрлийн хавхлага нь шууд ажилладаг даралтын дарааллын хавхлага юм. Rexroth-тэй урт хугацааны, гүнзгий хамтын ажиллагааны үр дүнд Huade® гидравлик даралтын хавхлагууд нь Rexroth-той ижилхэн гүйцэтгэлтэй байж чадна. Энэхүү даралтын дарааллын хавхлагыг өргөх, тээвэрлэх машин, барилгын машин, үйлдвэрлэлийн машин, машин хэрэгсэл, усан онгоц, төмөрлөг болон бусад тоног төхөөрөмжийн гидравлик системд өргөнөөр ашиглаж болно.
|
Техникийн өгөгдөл |
|
|
Оролтын даралт, порт P, B (X） (МПа) |
31.5 хүртэл |
|
Гаралтын даралт, порт А (МПа) |
21.0 хүртэл |
|
Буцах даралт, порт T (МПа) |
16.0 хүртэл |
|
Хамгийн их зөвшөөрөгдөх урсгал (л/мин) |
60 хүртэл |
|
Шингэн |
Ашигт малтмалын тос (NBR лацын хувьд) эсвэл фосфатын эфир (FPM лацын хувьд) |
|
Зуурамтгай байдлын хүрээ(мм²/с) |
10 ~ 800 |
|
Шингэний температурын хүрээ (℃) |
-30-аас +80 хүртэл |
|
Шингэний цэвэр байдал (um) |
Шингэний цэвэр байдал NAS 1638 9-р ангиллын дагуу шингэний бохирдлын зөвшөөрөгдөх дээд хэмжээ |
|
Хамгийн их урсгал (л/мин) |
60 хүртэл |
Онцлогууд:
▶ Хавтан дээр суурилуулах зориулалттай
▶ Даралтын 5 үе шат
▶ 4 Тохируулах элемент:
. Эргэдэг бариул
. зургаан өнцөгт, хамгаалалтын малгайтай толгойн шураг,
Масштабтай түгжигдэх эргэдэг бариул
Хуваарьтай эргэдэг бариул
▶ Шалгах хавхлага, нэмэлт
▶ DIN 24 340, маягтын A, ISO 4401 ба CETOP - RP 121H стандартын дагуу суурилуулах загвар
Хэрэглээ:
Даралтын дарааллын хавхлага DZ 6 DP нь хоёр дахь системийн даралтаас хамааралтай холболтод ашиглагддаг.
Даралтын дарааллын тохируулга нь тохируулагч элементээр (4) хийгддэг.
Пүрш (3) нь хяналтын дамарыг (2) төвийг сахисан байрлалд барьдаг, хавхлага бөглөрдөг. P суваг дахь даралт нь хяналтын дамрын (2) дамарны гадаргуу дээр хяналтын шугамаар (6) дамжих пүршний (3) эсрэг талд байдаг.
Хэрэв P суваг дахь даралт нь пүршний (3) тогтоосон утгад хүрвэл хяналтын дамар (2) зүүн тийш хөдөлж, P-аас A холболт нээгдэнэ. А суваг дээрх систем нь P сувагт даралт буурахгүйгээр холбогдсон байна.
Хяналтын дохио нь дотроос P сувгаас хяналтын шугамаар (6) эсвэл гаднаас B (X) портоор дамжин гардаг.
Хавхлагын ашиглалтаас хамааран гоожсон тосыг гадагшлуулах нь T(Y) портоор эсвэл дотооддоо А-аар дамждаг.
DZ 6 DP 1 -50B-ийн бүтэц
DZ 6 DP-10B-ийн тэмдэг
