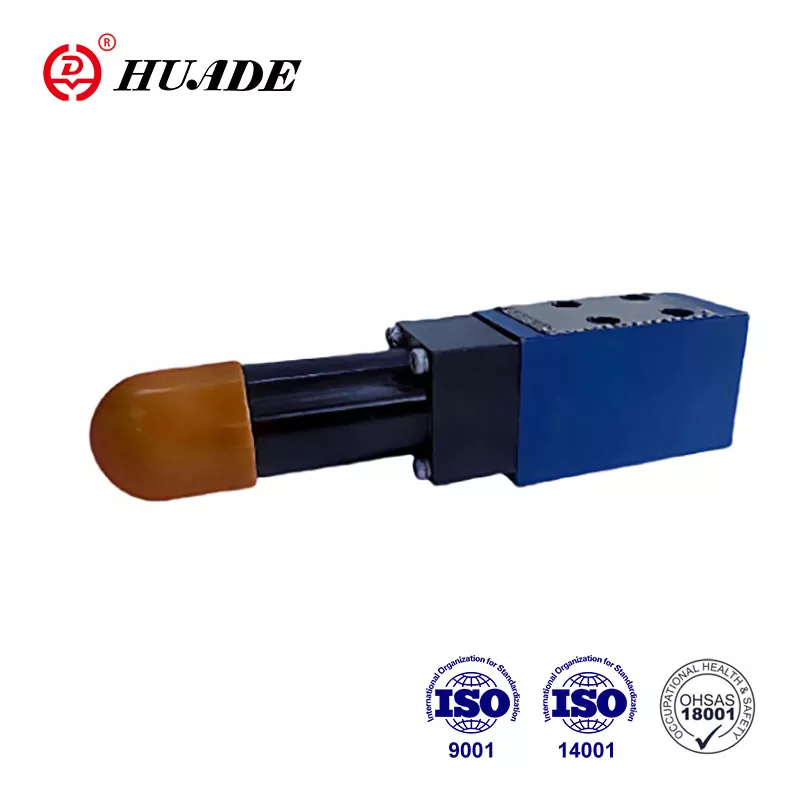

Даралтын дарааллын хавхлага DZ 5 DP нь тосыг тогтоосон даралтаар хоёр дахь систем рүү чиглүүлэхэд ашиглагддаг.
Rexroth-ийн дэвшилтэт технологийг нэвтрүүлснээр Huade® гидравлик хавхлагууд нь гүйцэтгэл, чанарын хувьд Rexroth-тэй нийцдэг. Үнэ нь илүү боломжийн. Тус үйлдвэр нь бүтээгдэхүүний дээд зэргийн гүйцэтгэлийг хангахын тулд дэлхийн өнцөг булан бүрээс дэвшилтэт үйлдвэрлэлийн тоног төхөөрөмж, хатуу туршилтын системтэй.
|
Техникийн өгөгдөл |
|
|
Оролтын даралт, порт P, B (X） (МПа) |
210 хүртэл; 31.5 хүртэл буцах хавхлагагүй |
|
Гаралтын даралт, порт А (МПа) |
31.5 хүртэл |
|
Буцах даралт, порт T (МПа) |
6.0 хүртэл |
|
Хамгийн их зөвшөөрөгдөх урсгал (л/мин) |
30 хүртэл |
|
Шингэн |
Ашигт малтмалын тос (NBR лацын хувьд) эсвэл фосфатын эфир (FPM лацын хувьд) |
|
Зуурамтгай байдлын хүрээ(мм²/с) |
10 ~ 800 |
|
Шингэний температурын хүрээ (℃) |
-30-аас +80 хүртэл |
|
Шингэний цэвэр байдал (um) |
Шингэний цэвэр байдал NAS 1638 9-р ангиллын дагуу шингэний бохирдлын зөвшөөрөгдөх дээд хэмжээ |
Онцлогууд:
▶ Хавтан дээр суурилуулах зориулалттай
▶ Урд фланцын бэхэлгээ
▶ 5 даралтын хүрээ
▶ 4 өөр тохиргооны элемент
. Эргэдэг бариул
. Зургаан өнцөгт, хамгаалалтын малгайтай ханцуй
. Масштабтай түгжигдэх эргэдэг бариул
. Хуваарьтай эргэдэг бариул
▶ Нэмэлт буцах хавхлага
▶ Дэд хавтангийн хувьд DIN 24 340 стандартын дагуу угсрах загвар
Хэрэглээ:
Энэхүү DZ 5 DP даралтын дарааллын хавхлагыг өргөх, тээвэрлэх машин, барилгын машин, үйлдвэрлэлийн машин, машин хэрэгсэл, усан онгоц, төмөрлөг болон бусад тоног төхөөрөмжийн гидравлик системд өргөнөөр ашиглаж болно.
1. DZ 5 DP даралтын дарааллын хавхлагын хэсэг ба тэмдэг
DZ 5 DP төрлийн хавхлагууд нь шууд ажилладаг дарааллын хавхлагууд юм. Энэ төрлийн хавхлагууд нь үндсэндээ орон сууц (1), хяналтын дамар (2), пүрш (3) ба даралт тохируулагч элемент (4), шаардлагатай бол буцах хавхлага (5) зэргээс бүрдэнэ.
Хавхлага тос дамжуулах даралтыг даралтын тохируулагч элемент (4) дээр тогтоодог. Пүршүүд (3) нь удирдлагын дамарыг (2) эхлэх байрлалд барьж, хавхлага хаалттай хэвээр байна. P порт дахь даралт нь өрөмдлөг (6) ба тийрэлтэт онгоцоор (7) дамжуулж, хяналтын пүршний (3) эсрэг талын дамарын ажлын талбарт дамждаг.
P порт дахь даралт тогтоосон утгад хүрэхэд дамар нь пүршний эсрэг хөдөлж, P портыг А порт руу холбоно.
Үүний дохио нь P портоос өрөмдлөгөөр (6) дотооддоо дамждаг.
Газрын тос одоо А порттой холбогдсон системд дамждаг боловч P порт дахь даралт буурахгүй байна.
Мөн туршилтын тосыг B(X) портоор дамжуулан гаднаас тэжээж болно.
Хавхлагын хэрэглээнээс хамааран туршилтын тосны буцаалт нь гаднаас T(Y) портоор эсвэл дотроо байж болно.
А портоос P порт руу тосыг чөлөөтэй эргүүлэхийн тулд шаардлагатай бол буцах хавхлагыг (5) оруулж болно.
