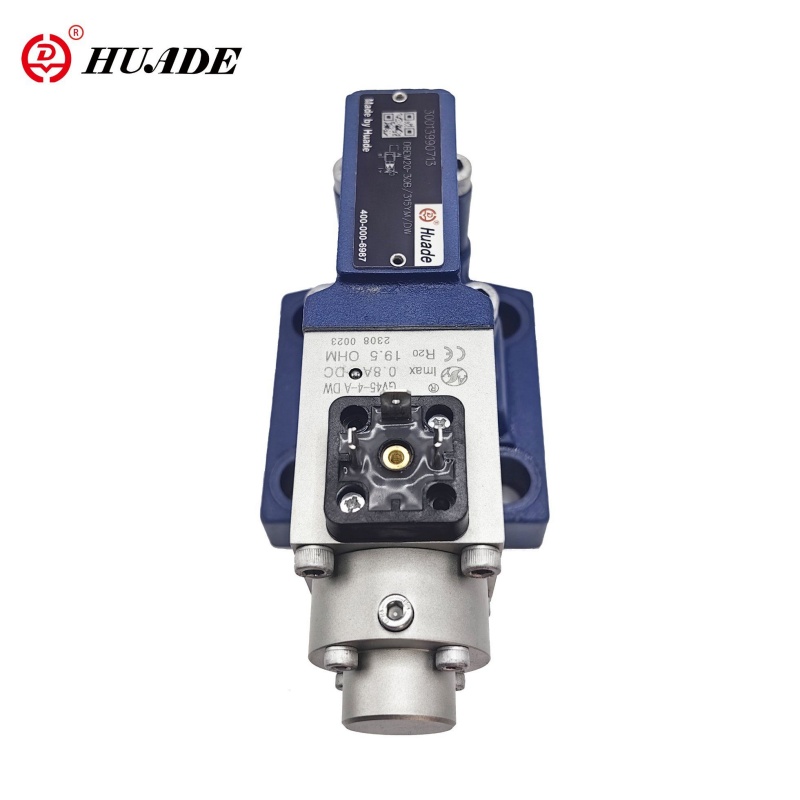

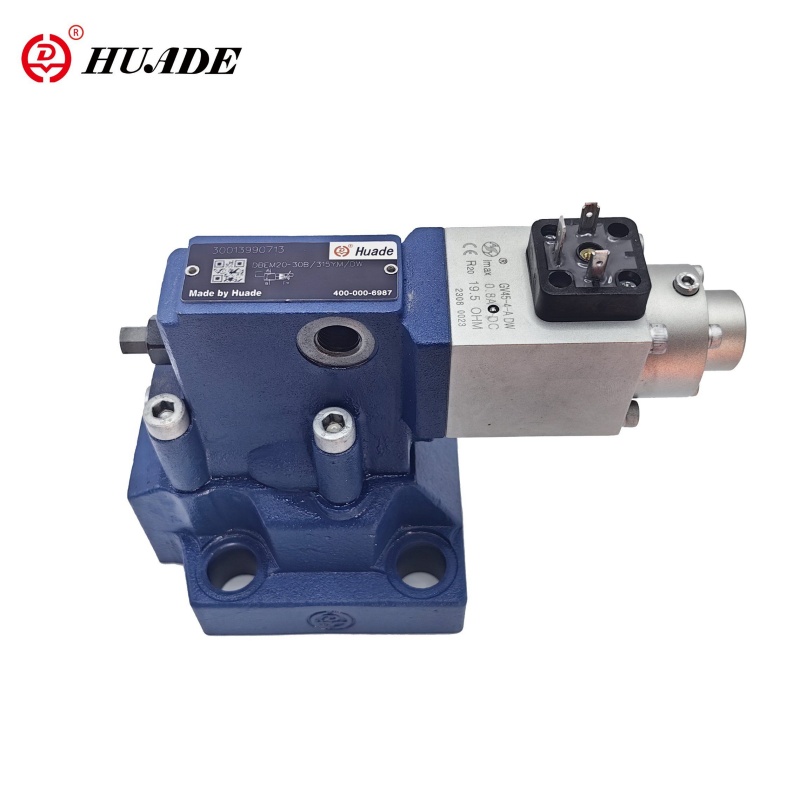

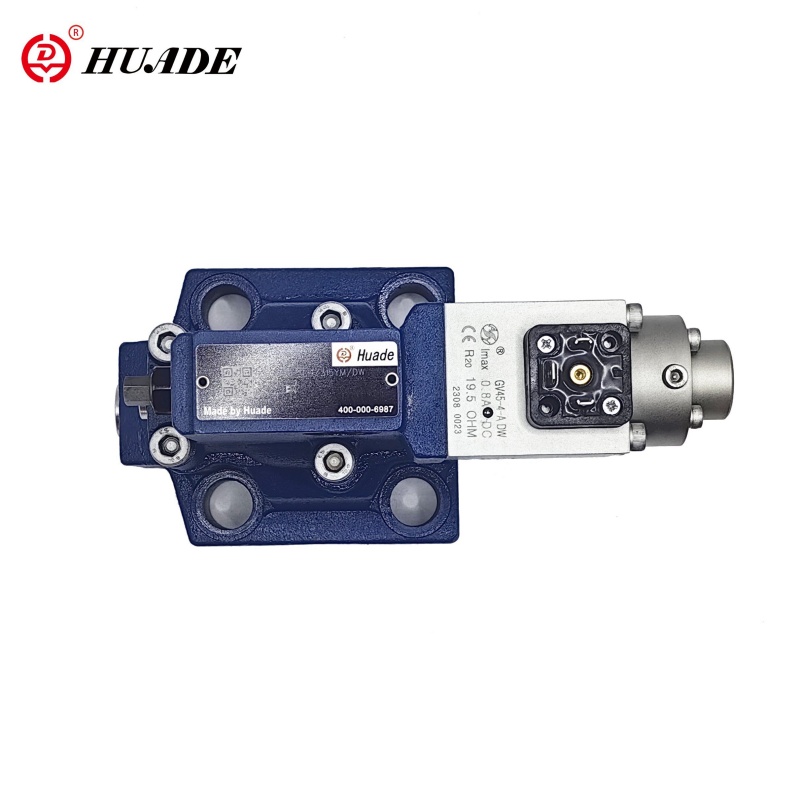

Пропорциональ даралтын тусламжийн хавхлага DBEM
Нисгэгчийн ашиглалтын пропорциональ хавхлага DBEM DBEM DBEM нь нэгдсэн цахим нэгж (дамбан зэрэглэлийн хөнгөлөлттэй хавхлага юм. Энэ нь ихэвчлэн гидравлик системийн ажлын даралтыг хязгаарлахад ашигладаг бөгөөд системийн хяналтын дохиог цахилгаан хяналтын дохиололоор дамжуулж өгдөг. Энэхүү пропорциональ хавхлага нь нарийвчлалтай хяналтын шинж чанар, тогтвортой даралт, тогтвортой даралт, сайн гагнуурын систем, сайн гидрикик системийг нарийвчлалтайгаар ашиглахыг шаарддаг.
Пропорциональ даралтын тусламжийн хавхлага DBEM-ийн бүтээгдэхүүний параметр
| Гидрейликийн мэдээллийг | ||||
| Макс. мэс заслын боомт A. B ба X ба x (MPA) | 31.5 | |||
| Буцаах даралт (MPA) | Порт y, тусдаа, салан руу тэг даралтанд | |||
| Макс. Даралтыг тохируулах (MPA) | 5. 10. 20. 20.1.11.5 Даралт шаттай | |||
| Мин. Даралтыг тохируулах (MPA) | шинж чанарыг харах | |||
| Макс. Даралтын аюулгүй байдал (MPA) | даралтыг тохируулах | |||
| 5 | 10 | 20 | 31.5 | |
| 1то 62 | 1-ээс 122 | 1-ээс 222 | 1то 342 | |
| Макс. Урсгал (L / мин) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Туршилтын урсгал (L / мин) | 0.7-2 | |||
| Шугаман бус байдал (%) | ± 3.5 | |||
| Давталт (%) | <± 2 | |||
| Ердийн хувилбарууд (%) | <± 2 max. даралт | |||
| Гистерезис (%) | Mapge ± 1.5-ыг max.press.pressure.without minge ± 4.5-± 4.5 | |||
| Гэрэл солих цаг | 30-аас 150 | |||
| Даралтын шингэн | Эрдэс тос (NBR лацын хувьд), фосфатын хувьд phosphate ester (FPM лацд зориулагдсан) | |||
| Буурамч байдлын хүрээ (MM2 / S) | 2.8-аас 380 | |||
| Даралтын шингэний температурын хүрээ (℃) | -20-аас + 70 хүртэл | |||
| Бохирдлын зэрэг (мкм) | ≤20 (Зөвлөмж 10) | |||
| Цахилгааны техникийн мэдээлэл | |
| Өсгөгч | VT-200G40-ийг хавхлагаар нийлүүлдэг |
| Хангамжийн хүч | Дьс |
| Min.control гүйдэл (A) | 0.1 |
| Max.control Currenl (A) | 0.8 |
| Ороомог эсэргүүцэл (ω) | 20 ℃-ийн хүйтэн утга нь 19.5; Max.WAM утга нь 28.8 байна |
| Даралтын шингэний температурын хүрээ (℃) | +50 |
| Дүүлийн нутаг | Ургэлжлэх |
| Хавхлага хамгаалах | IP65 |
| Цахилгаан холболт | бөглөө |
Онцлог:
▶ Дүрслэхийн тулд
▶ Блокоор элссэн
▶ Хавар ачаалагдсан нисгэгч нисгэгчийн хяналтын хавсралтаар нэмэлт даралтын хязгаарлалт
▶ хавхлага, электрон хяналтын нэг эх сурвалж үүсгэдэг
Хэрэг програм:
Туршилтын үйл ажиллагаатай пропорциональ Хавхлага, тарилга, гидравын машин, гидравын даралт гэх мэт нарийн гидрейлик системд өргөн хэрэглэгддэг. Эдгээр програмуудад DBEM хавхлага нь гидравлик системийн тогтвортой ажиллагааг идэвхжүүлж, үйлдвэрлэлийн үр ашгийг сайжруулдаг.
Эдгээр хавхлагууд нь үндсэндээ Pillot хяналтын хавхлага (2) -ээс бүрддэг (2) ба үндсэн хавхлага (4).
DBE төрөл:
Даралтыг тохируулах нь командын утга нь пропорциональ Соленоид (2) -ээс хамаарна. Порт дахь даралт нь үндсэн дамар (4) -ийн доод хэсэгт байрлах порттой холбоотой. Үүний зэрэгцээ энэ даралт нь хаврын гол дамар (4) -ийг чимэглэсэн (5). Гидравлик хүч нь нисгэгчийн поппет дээр ажилладаг (6). Гидравлик хүчний хүч нь Solenoid Force нь Solenoid Force нь нисгэгчийн поппет (6) нээгдэнэ. Нисгэгчийн тос нь одоо POLOC-ээр дамжуулан саванд урсаж байгаа тул гол дамар дээр дарж, гол дамар дээр даралттай байдаг. A-ийн холболтыг нээгээд дараа нь нээгдэхгүй байх болно
DBEM гэж бичнэ үү:
СУРГАЛТЫН ТӨЛӨВЛӨГӨӨГИЙН ХАМГИЙН НЭГДСЭН НЭЭЛТТЭЙ НЭЭЛТТЭЙ НЭЭЛТТЭЙ НЭЭЛТТЭЙ НЭЭЛТТЭЙ НЭЭЛТТЭЙ (даралттай аюулгүйн аюулгүй байдал)
Бүхий барилгын тогтолт Пропорциональ даралтын тусламжийн хавхлага DBEM
