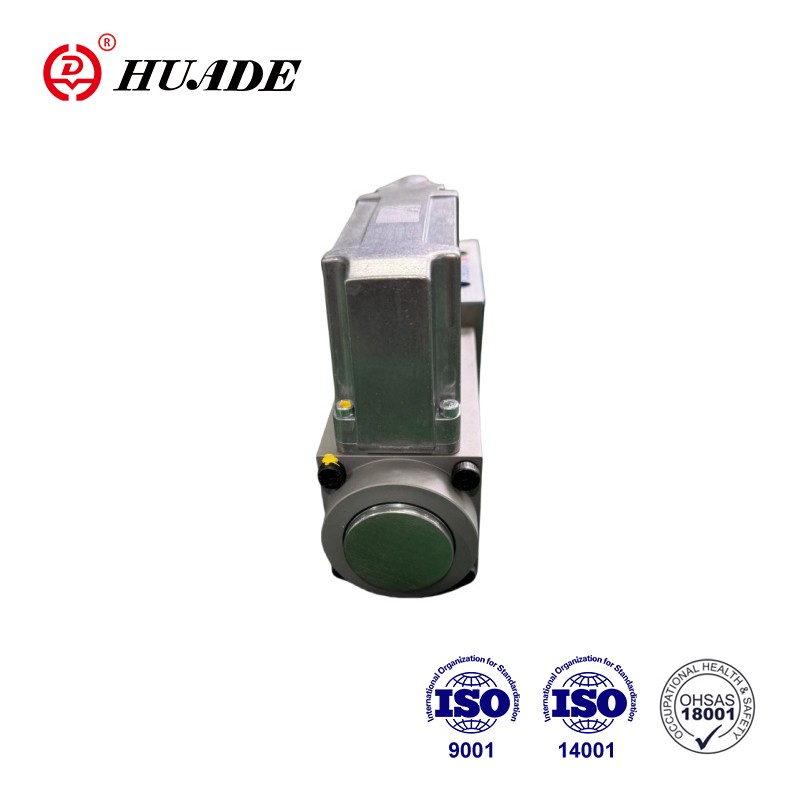

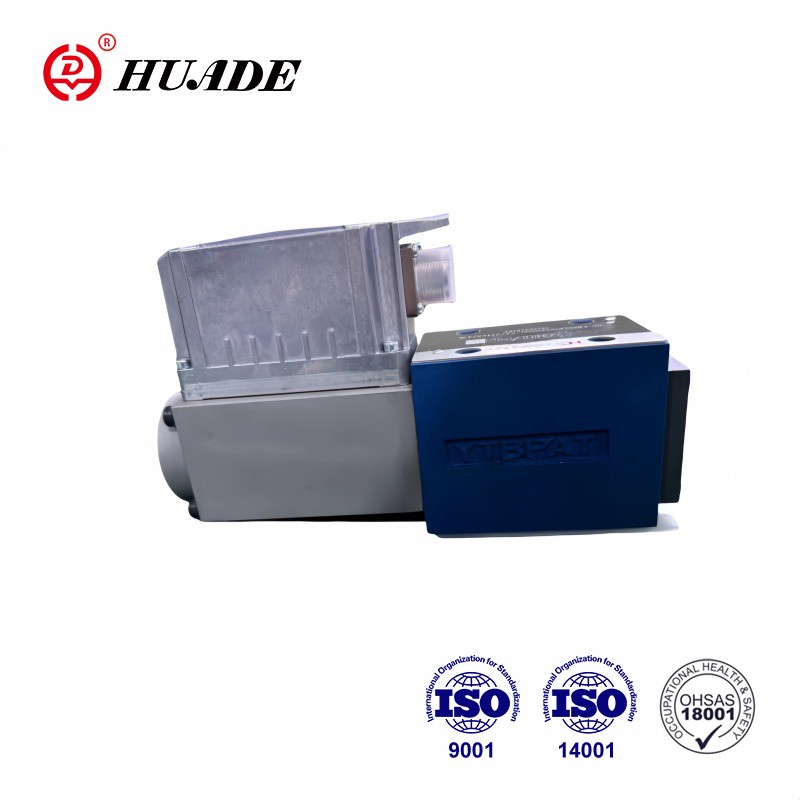

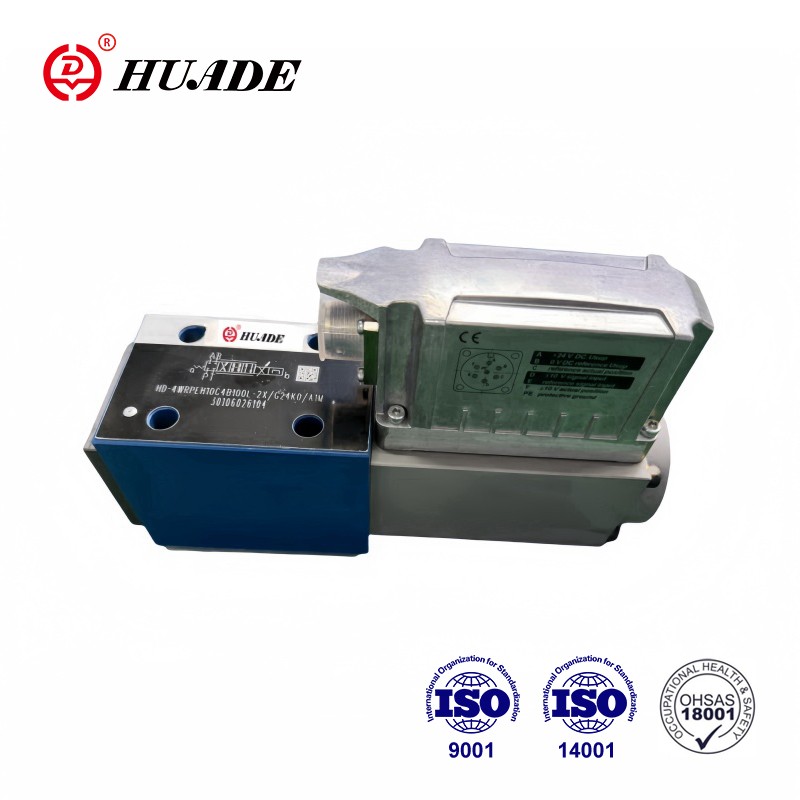

Энэхүү хавхлага 4WRPEH-2X нь дижитал тэнхлэгийн нэгдсэн хянагч, фельдбус интерфэйс бүхий шууд үйлчилдэг серво пропорциональ хавхлага юм. Хэмжээ 6, хэмжээ 10 гэсэн хоёр хэмжээтэй байдаг. 4WRPEH-2X нь хавтан дээр суурилуулсан. 4WRPEH-2X-ийн нэгдсэн цахим бүрэлдэхүүн хэсгүүд нь заасан хяналтын утгыг бодит байрлалын утгатай харьцуулдаг. Huade-ийн пропорциональ серво хавхлага нь өндөр гүйцэтгэл, хямд үнээр үйлчлүүлэгчдийнхээ дунд маш их нэр хүндтэй болсон.
| Техникийн өгөгдөл (Дэлгэрэнгүй мэдээллийг мэдээллийн хуудаснаас үзнэ үү!) | |||
| Генерал | OF 6 | OF 10 | |
| Суулгацын байрлал | Ямар ч тохиолдолд хэвтээ суурилуулалтыг эрэмбэлэхийг зөвлөж байна | ||
| Зөөврийн загвар | IS0 4401-03-02-0-05 | ||
| Ажлын температурын хүрээ (℃) | -20...+80 | ||
| Орчны температурын хүрээ (℃) | -20...+60 | ||
| Жин (кг) | 3 | 7.8 | |
| Гидравлик (HLP46℃=40℃± 5℃ ашиглан хэмжсэн) | |||
| Гидравлик шингэн | DIN51524... 535 стандартад нийцсэн бөгөөд хүсэлтийн дагуу бусад зөөвөрлөгчөөр хангах боломжтой | ||
| Зуурамтгай байдлын хүрээ | Санал болгож буй (мм2/с) | 20...800 | |
| Хамгийн их зөвшөөрөгдөх хэмжээ(мм2/с) | 10...800 | ||
| Гидравлик тосны температур дуугарсан (℃) | -20...+60 | ||
| Гидравлик тосны бохирдлын зөвшөөрөгдөх дээд хэмжээ - IS04406 (c) стандартын дагуу c1ean1iness 1 түвшин | Анги 18/16/13 | ||
| Урсгалын чиглэл | Цогцолбор тэмдэг | ||
| Цахилгаан | ||
| Циклийн үргэлжлэх хугацааны коэффициент % | 100(Тасралтгүй ажиллагаа) | |
| EN 60529 стандартын дагуу хамгаалалтын анги | IP65 (тохиромжтой, зөв суурилуулсан холбогчийг ашигласан бол) | |
| Нийлүүлэлтийн хүчдэл | Нэрлэсэн утга VDC | 24 |
| Хамгийн бага VDC | 21 | |
| Хамгийн их VDC | 36 | |
| Хамгийн их үлдэгдэл долгион Vss | 2 (Цахилгааны тэжээлийн хүчдэл нь 23V, 34V) | |
| Хэрэглээ | OF 6 W | МАКС 40 |
| 10 Вт | МАКС 60 | |
Онцлогууд:
▶Шууд удирдлагатай хяналтын 1 хавхлага NG6 ба NG10 нь Servo чанарын хяналтын бүлүүр ба ханцуйтай
▶нэг талын ажиллагаатай, унтраалттай 4/4 аюулгүй байрлал
Нөхцөл:
-- Дижитал тэнхлэгийн хяналтын нэгдсэн функц (IAC-R):
● Дууны урсгалын хяналт
● Байрлалын хяналт
● Даралтын хяналт
● p/Q функц
● Суллах байрлал/даралт ба байрлал/
Эрчим хүчний зохицуулалт:
●NC функц (дангаараа ажиллах боломжтой)
--Зорилтот болон бодит утгын аналог болон дижитал интерфейс
● 4 х аналог мэдрэгч (+/-10 В эсвэл 4..20 мА) эсвэл
● 1 x урт хэмжих систем (1Vss эсвэл SSI) ба 2 аналог
Мэдрэгч:
--захиалах цэгийн урьдчилан тохируулсан/бодит утгын санал хүсэлтийн аналог (гүйдэл эсвэл хүчдэл) эсвэл фэйдбусаар
-- Аналог/тоон оролт/гаралтыг тохируулах боломжтой
-- Нэмэлт CANopen, MODBUS, EtherNET/IP, EtherCAT, PROFINET болон бусад автобусны протоколуудыг үндсэн PLC, хянагч эсвэл дээд компьютерийн холболттой ашиглаж болно.
Хэрэглээ:
4WRPEH-2X пропорциональ серво хавхлагын функц нь нэгдсэн цахим бүрэлдэхүүн хэсгүүд нь тогтоосон хяналтын утгыг бодит байрлалын утгатай харьцуулах явдал юм.
Бүтэц:
Хавхлагууд нь голчлон орно:
▷Хяналтын бүлүүр ба Servo чанарын ханцуйтай шууд удирдлагатай хяналтын хавхлага(1)
Хавхлагын үндсэн шилжилтийн хариу үйлдэл бүхий пропорциональ цахилгаан соронзон (2)
▷ Аналог ба дижитал мэдрэгчтэй интерфэйс, фэйдбус холболттой дижитал тэнхлэгийн нэгдсэн хянагч (3)
Хавхлагын функц:
Хяналтын хазайлттай тохиолдолд ороомог идэвхждэг. Ороомгийн соронзон хүчний өөрчлөлтөөс шалтгаалан . Contro1 хавхлагын цөм нь тохируулга хийх пүршийг эсэргүүцэх болно. Хавхлагын дамрын цохилт ба хэт гүйдлийн хөндлөн огтлолын талбай. Зааврын дохиотой шууд пропорциональ. Урьдчилан тохируулсан хяналтын утга 0 байх үед электрон элемент. Хаврын хүчийг эсэргүүцэхийн тулд хяналтын хавхлагын цөмийг тохируулж, төв байрлал руу шилжүүлнэ. Идэвхгүй байдалд, хавар тавих хавхлагын голыг жолооддог
энэ нь бүтэлгүйтсэн аюулгүй байдалд байна.
--Хөдөлгөөний тэнхлэгийн хянагч нь дараах удирдлагын функцуудыг гүйцэтгэдэг
•Эзлэхүүний урсгалын хяналт
•Байрлалын хяналт
•Даралт/хүчний хяналт
• Суллах байрлал/даралт ба байрлал/хүчний хяналт
-- Тушаалын утгыг аналог интерфэйсээр (X1) оруулах эсвэл автобусны интерфейсээр X4 оруулах боломжтой
--Бодит утгыг аналог интерфэйсээр (X1) унших эсвэл автобусны интерфейс X4-ээр дамжуулан авах боломжтой
-- Автобусаар дамжуулан хяналтын параметрүүдийг тохируулах боломжтой
--Алдаа оношлох
Нэгдсэн цахим бүрэлдэхүүн хэсгүүд нь дараах эвдрэлийн нөхцөлд хяналтыг идэвхжүүлж, ороомог хүчээ алдаж, хяналтын хавхлагын гол хэсэг нь эвдрэлийн аюулгүй байрлал руу буцдаг.
• Цахилгааны тасалдал
•Хавхлагын үндсэн шилжилт мэдрэгч задгай хэлхээний гэмтэл
•Харилцааны доголдол
•4-20мА командын дохио нээлттэй хэлхээний гэмтэл
•Гадны шилжилт мэдрэгч эвдэрсэн
•Гадны шилжилт мэдрэгч эвдэрсэн
