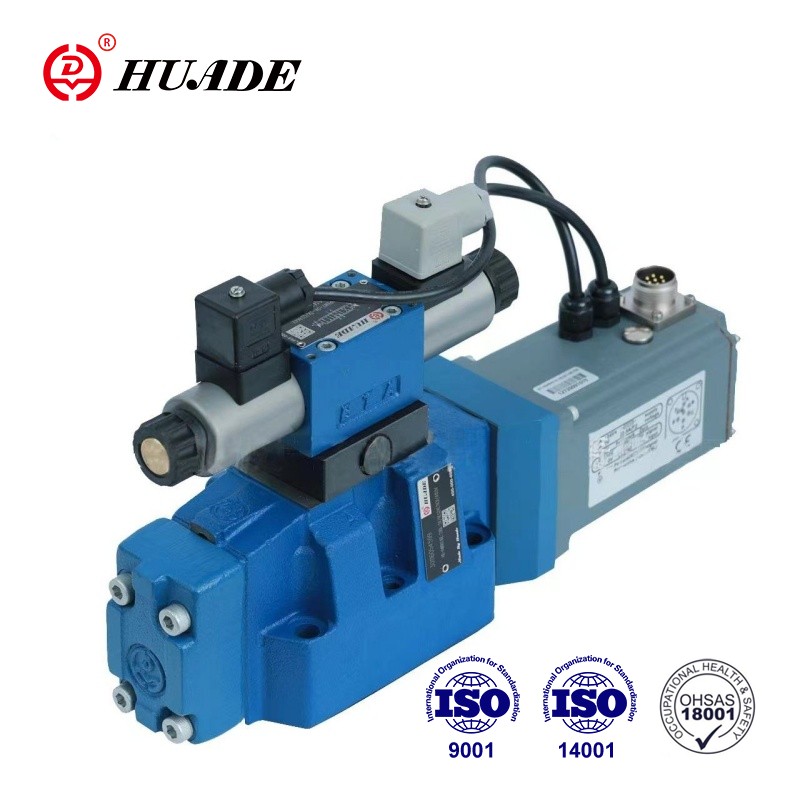

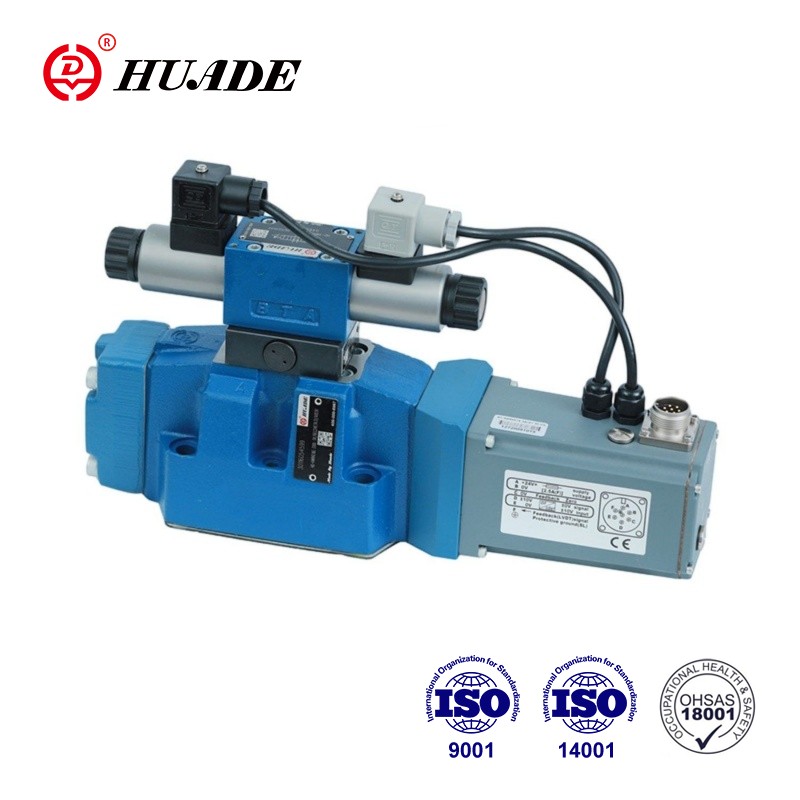

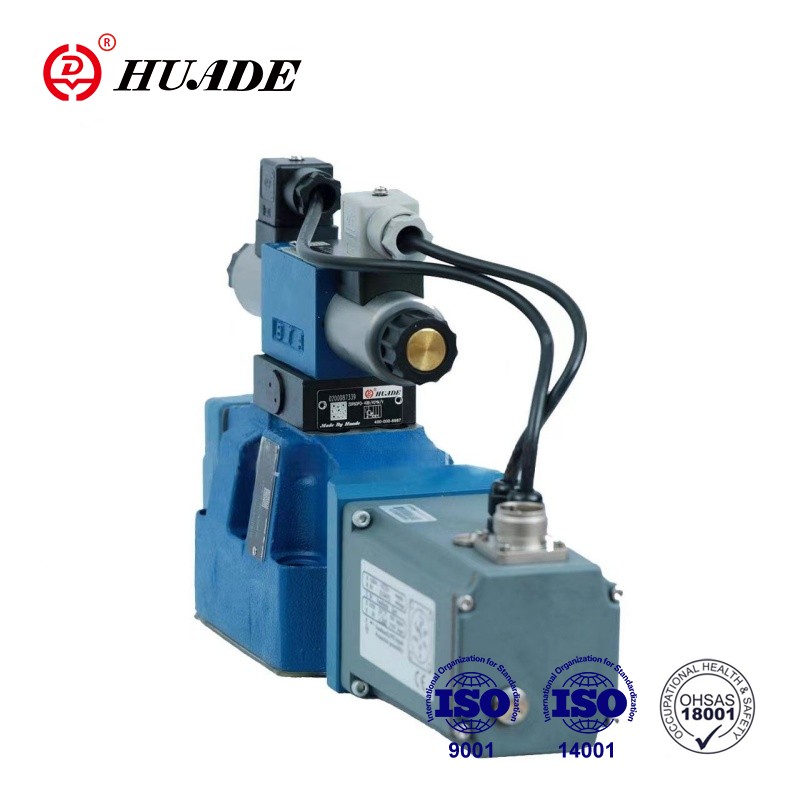

4WRTE төрлийн пропорциональ хавхлагууд нь цахилгаан байрлалын санал хүсэлт, нэгдсэн электрон төхөөрөмж (OBE) болон дамарны байрлалыг хянах нэмэлт хэрэгсэл бүхий нисгэгчээр ажилладаг чиглэлтэй хяналтын хавхлагууд юм. WRTE-4X пропорциональ хавхлагын өндөр нарийвчлал, хурдан хариу үйлдэл, тогтвортой хяналт нь үүнийг олон үйлдвэрлэлийн системийн гол бүрэлдэхүүн хэсэг болгодог.
| Генерал | ||||||
| Хэмжээ | 10 | 16 | 25 | 27 | 32 | 35 |
| Жин (кг) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Суурилуулалтын байршил, ашиглалтад оруулах мэдээлэл | Хэвтээ байх нь дээр | |||||
| Орчны температурын хүрээ (°C) | -20..+50 | |||||
| Хамгийн их хадгалах хугацаа (жил) | 1 *(хадгалах нөхцөлийг дагаж мөрдвөл 07600-B ашиглалтын зааврыг үзнэ үү) | |||||
| EN ISO 13849 Жилийн дагуу MTTF утгууд | 150 (дэлгэрэнгүй мэдээллийг 08012 мэдээллийн хуудаснаас үзнэ үү) | |||||
| DIN EN 60068-2-6 стандартын дагуу түүний туршилтууд | 10.. 2000 Гц /хамгийн ихдээ 10 г/10 цикл /3 тэнхлэг | |||||
| DIN EN 60068-2-64 стандартын дагуу дуу чимээний туршилт | 20... 2000 Гц/10 гС /30 г оргил/30 мин. /3 тэнхлэг | |||||
| DIN EN 60068-2-27 стандартын дагуу тээврийн цохилт | 15 г / 11 мс /3 цохилт /3 үхэр | |||||
| DIN EN 60068-2-30 стандартын дагуу чийглэг дулаан, мөчлөг | Хувилбар 2 +25°C ... +55C, 90% ... 97% харьцангуй чийгшил, 2 цикл 24 цагийн | |||||
Онцлогууд:
▶Аюулгүй байдал, найдвартай байдлыг сайжруулах дизайн
1.Үндсэн шатны хяналтын камеруудад нисгэгчийн хяналтын хавхлагаар даралтыг автоматаар нөхөх
2.Үндсэн шатны хяналтын дамар нь хавар төвтэй төв байрлалд ба/эсвэл офсет байрлалд
3.Опголтоор дамар байрлалыг хянах боломжтой
▶Уян хатан - байрлал, хурд, даралтыг хянахад тохиромжтой
▶ Нарийвчлал - өндөр хариу мэдрэмж, бага гистерезис
Хэрэглээ:
WRTE-4X пропорциональ чиглэлийн хавхлагыг нефть химийн, автомашины үйлдвэрлэл, ухаалаг төхөөрөмж, эрчим хүч, металлургийн үйлдвэр болон бусад салбарт өргөнөөр ашиглаж болно.
WRTE-4X хавхлага нь үндсэндээ 3 үндсэн угсралтаас бүрдэнэ.
1. Үндсэн шатны хяналтын дамар (2) болон дамарны байрлалыг хянах нэмэлт төхөөрөмж (13) бүхий орон сууц (1)
2. Үндсэн шатны индуктив байрлалын хувиргагч (3) бүхий нэгдсэн электрон төхөөрөмж (заавал электрон хамгаалалтын мембрантай (14)).
3. Удирдлагын дамар/сокет нэгж (5), индуктив байрлалын хувиргагч (6) болон үндсэн шатны удирдлагын дамар (2)-ын төв байрлалд зориулсан даралтын буцаан тэжээл бүхий нисгэгч хяналтын хавхлага (4).
Хүчдэлгүй болсон пропорциональ ороомогтой (7; 8) төвлөрсөн пүрш (9) ба буцах даралтын улмаас үндсэн шатны хяналтын дамрын (2) төв байрлал. Нисгэгчийн хяналтын хавхлагаар (2) үндсэн шатны хяналтын дамарыг удирдах (2) 4)→ үндсэн шатны удирдлагын дамар (2) нь зохицуулалттай байрлалтай байна.Пропорциональ соленоидын (7;8) ороомог хүчийг өөрчлөх замаар нисгэгчийн хяналтын хавхлагын (4) хяналтын дамарыг удирдах. Командын холболт ба Нэгдсэн электроникийн бодит утгууд. Пилотын тосыг дотооддоо P портоор эсвэл гаднаас X портоор дамжуулан нисгэгчийн хяналтын хавхлагт нийлүүлнэ. Нислэгийн тосыг T портоор дамжуулан дотооддоо эсвэл гаднаас Y-ээр дамжуулан сав руу буцаана. O V командын утгыг электрон төхөөрөмж удирддаг. үндсэн шатны хяналтын дамар (2) төв байрлалд.
-ийн бэлэг тэмдэг Пропорциональ чиглэлийн хавхлаг WRTE-4X
