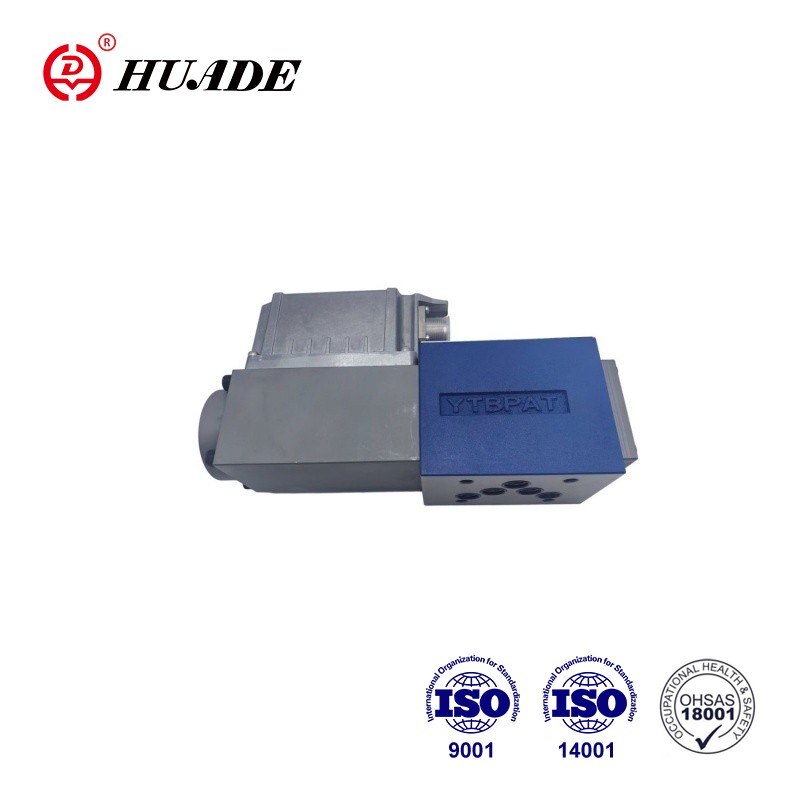

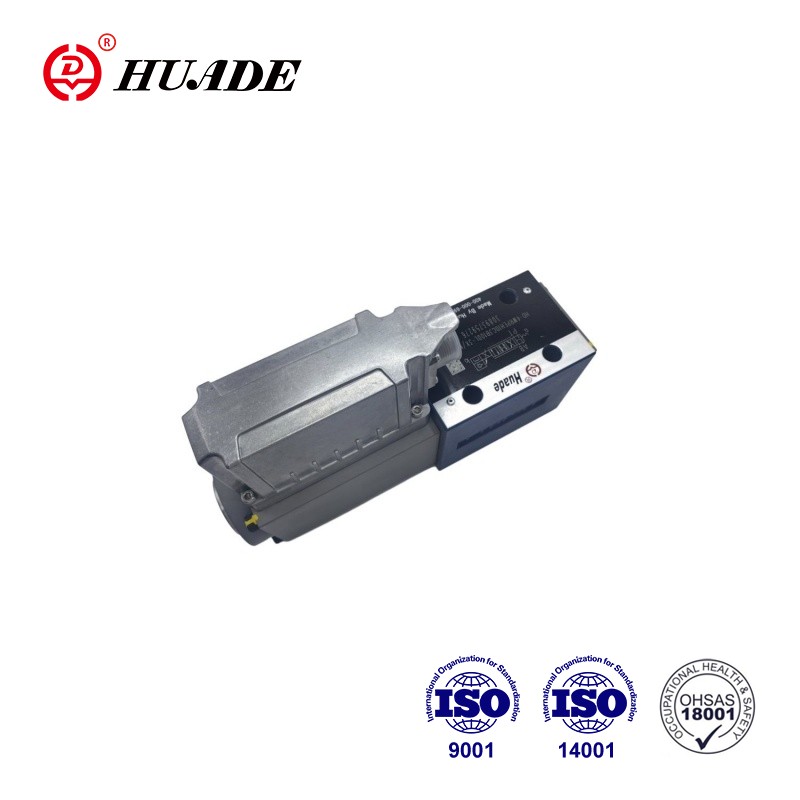

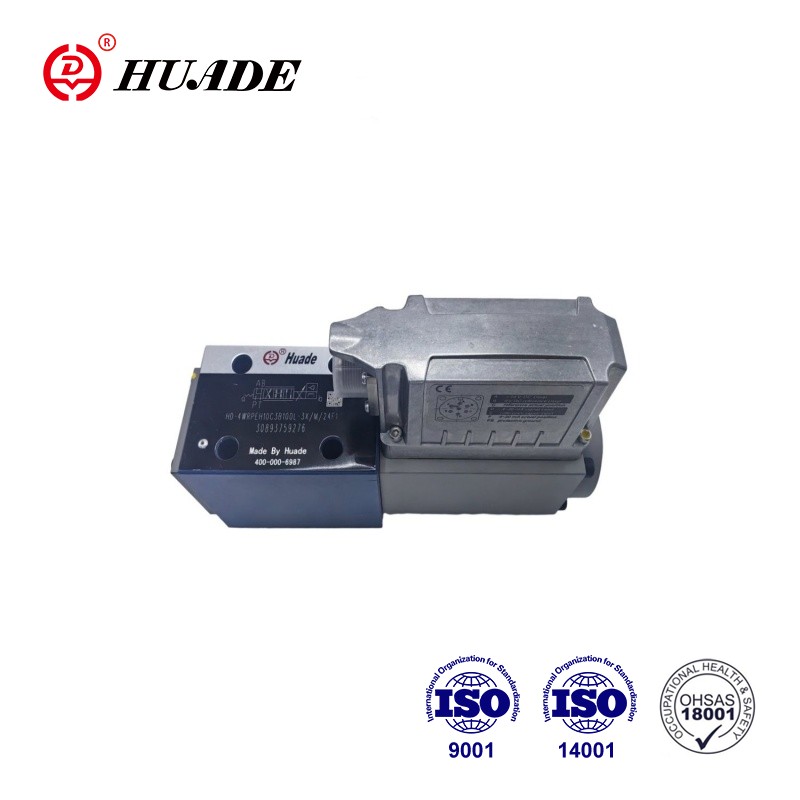

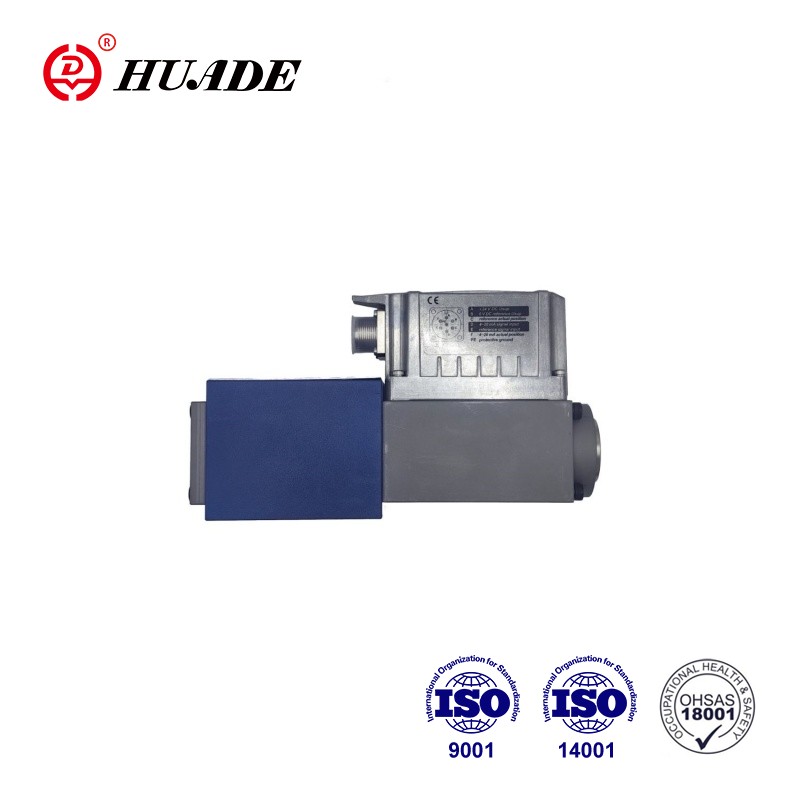

4WRPEH 10- 3X хавхлага нь цахилгаан байрлалын санал хүсэлт, нэгдсэн электрон төхөөрөмж (OBE) бүхий шууд үйлчилдэг чиглэлтэй хяналтын хавхлага юм. 4WRPEH 10- 3X нь өндөр нарийвчлалтай, өндөр нарийвчлалтай байрлал, хурд, даралтыг хянахад тохиромжтой, хавтан дээр суурилуулсан хавхлага юм. Шууд ажилладаг серво пропорциональ хавхлагын ажиллах зарчмыг дараах байдлаар дүгнэж болно: хавхлагын цөм нь шингэний урсгал ба даралтыг нарийн хянахын тулд цахилгаан соронзон хүчээр шууд хөдөлдөг.
| Техникийн өгөгдөл | ||
| Генерал | ||
| Холболтын төрөл | Дэд хавтан суурилуулах | |
| Зөөврийн загвар | ISO 4401-05-04-0-05 | |
| Жин (кг) | 7.1 | |
| Суурилуулалтын байрлал | Ямар ч | |
| Орчны температурын хүрээ (°C) | -20 … +60 | |
| Тээврийн температур (°C) | -30 … +80 | |
| Хамгийн их хадгалах хугацаа (жил) | 1 | |
| Хамгийн их харьцангуй чийгшил (конденсац байхгүй) (%) | 95 | |
| EN 60529 стандартын дагуу хамгаалалтын анги | IP65 (тохиромжтой, зөв суурилуулсан холбогчийг ашигласан бол) | |
| Гадаргуугийн хамгийн их температур (°C) | 150 | |
| EN ISO 13849 стандартын дагуу MTTFD утга (жил) | 150 (дэлгэрэнгүй мэдээллийг 08012 мэдээллийн хуудаснаас үзнэ үү) | |
| DIN EN 60068-2-6 стандартын дагуу түүний туршилтууд | 10 ... 2000 Гц / хамгийн ихдээ 10 г / 10 цикл / 3 тэнхлэг | |
| DIN EN 60068-2-64 стандартын дагуу дуу чимээний туршилт | 20 … 2000 Гц / 10 гRMS / 30 г оргил / 30 мин. / 3 тэнхлэг | |
| DIN EN 60068-2-27 стандартын дагуу тээврийн цохилт | 15 г / 11 мс / 3 цохилт / 3 тэнхлэг | |
| DIN EN 60068-2-27 стандартын дагуу цохилт | 35 г / 6 мс / 1000 цохилт / 3 тэнхлэг | |
| Тохиромжтой байдал | ▶ EMC 2014/30/EU удирдамжийн дагуу CE, стандартын дагуу туршсан | EN 61000-6-2 ба EN 61000-6-3 |
| ▶ RoHS заавар | 2011/65/ЕХ | |
| Гидравлик | |||
| Үйл ажиллагааны хамгийн их даралт | ▶ A, B, P портууд (бар) | 350 | |
| ▶ Порт T (бар) | 250 | ||
| Гидравлик шингэн | 7-р хуудасны хүснэгтийг үзнэ үү | ||
| Зуурамтгай байдлын хүрээ | ▶ Зөвлөмж болгож буй (мм2/s) | 20 … 100 | |
| ▶ Хамгийн их зөвшөөрөгдөх хэмжээ (мм2/s) | 10 ... 800 | ||
| Гидравлик шингэний температурын хүрээ (нисэх) (°C) | -20 … +70 | ||
| Гидравлик шингэний бохирдлын зөвшөөрөгдөх дээд хэмжээ; ISO 4406 (c) стандартын дагуу цэвэр байдлын ангилал | Анги 18/16/13 | ||
| Нэрлэсэн урсгал (∆p= Хяналтын ирмэг бүрт 35 бар) (Л/мин) | 50 | 100 | |
| Ашиглалтын хязгаарлалт (∆х) аюулгүй байдалд шилжихтэй холбоотой (утгууд нь нэгтгэсэн ирмэгт хамаарна) | ▶ C3, C5, C тэмдэг (бар) | 350 | 140 |
| ▶ C1, C4 тэмдэг (бар) | 250 | 100 | |
Онцлогууд:
▶ Найдвартай - батлагдсан, бат бөх загвар
▶Аюулгүй - унтрах үед удирдлагын дамрын эвдрэлээс хамгаалагдсан байрлал
▶Эрчим хүчний хэмнэлттэй - туршилтын газрын тосны хэрэгцээ байхгүй
▶Өндөр чанар - дамар ба ханцуйвчийг серво чанартайгаар удирдана
▶Уян хатан - байрлал, хурд, даралтыг хянахад тохиромжтой
▶ Нарийвчлал - өндөр хариу мэдрэмж, бага гистерезис
▶IO-Link интерфейс, нэмэлт
▶IO-Link интерфейс, нэмэлт. бүхий хавхлагыг ашиглах
IO-Link нь 3-р ангилал хүртэл унтраах элемент болгон,
EN 13849-1 стандартын дагуу PL d.
Хэрэглээ:
Пропорциональ чиглэлтэй серво хавхлага 4WRPEH10-3X нь үйлдвэрлэлийн автоматжуулалт, инженерийн машин механизм, далайн инженерийн салбарт өргөн хэрэглэгддэг.
Тохируулга
HD-4WRPEH өндөр хариу үйлдэлт хавхлага нь голчлон дараахь зүйлсээс бүрдэнэ.
▶ Удирдлагын дамар ба ханцуйвч бүхий хавхлагын орон сууц
чанар (1)
▶ Байршил хувиргагчтай хяналтын соленоид (2)
(заавал электрон хамгаалалтын мембрантай (6))
▶ Аналог эсвэл IO-Link интерфэйстэй (4) самбар дээрх электрон төхөөрөмж (OBE) (3) (заавал чийгшүүлэгчтэй)
хавтан (5))
Чиг үүрэг
Нэгдсэн электрон төхөөрөмж (OBE) нь заасан тушаалын утгыг байрлалын бодит утгатай харьцуулдаг. Хяналтын хазайлт гарсан тохиолдолд цус харвалтын соленоид идэвхжинэ. Өөрчлөгдсөн цахилгаан соронзон хүчний улмаас хяналтын дамарыг пүршний эсрэг тохируулна. Цус харвалт/хяналтын дамрын хөндлөн огтлолыг командын утгатай пропорциональ удирддаг. Командын утгыг 0-ээр урьдчилан тохируулсан тохиолдолд электрон төхөөрөмж нь хяналтын дамарыг пүршний эсрэг төв байрлалд тохируулна. Идэвхгүй болсон нөхцөлд пүршийг дээд зэргээр суллаж, хавхлага нь эвдрэлээс хамгаалагдсан байрлалд байна.
Аюулгүй байдлын функц (IO-Link унтрах)
IO-Link мастер (Class B-Port), 2 ба 5-р зүү дээрх тэжээлийн хүчдэлийг унтрааснаар IO-Link хавхлагыг аюулгүйгээр унтрааж болно. Нийлүүлэлтийн хүчдэлийг хаасны дараа хавхлагын хяналтын дамарыг эвдрэлээс хамгаалах байрлалд тохируулна.
Аюулгүй ажиллагааг зогсоох гидравликийн урьдчилсан нөхцөлийг хангахын тулд хяналтын дамар/ханцуйвчийн давхцлыг бас анхаарч үзэх хэрэгтэй.
Хангалттай давхцал нь C3, C5, C4, C1 тэмдгээр баталгааждаг.
Аюулгүй хаалт нь IO-Link хавхлагын нэг хэсэг биш бөгөөд машин механизмын аюулгүй дизайныг харгалзан үзэх шаардлагатай.
Соленоидын хаалтыг хянах
Дараах алдаа гарсан тохиолдолд хяналтын ороомогуудыг нэгдсэн электроникоор (OBE) хүчдэлгүй болгож, хяналтын дамарыг эвдрэлээс хамгаалах байрлалд тохируулна.
▶ Хамгийн бага тэжээлийн хүчдэлээс доош унах
▶ Зөвхөн "F1" интерфейс дээр:
– 2 мА гүйдлийн командын хамгийн бага утгаас доош унах (командын утгын шугамын кабелийн тасалдал (одоогийн давталт) орно)
▶ Зөвхөн "L1" интерфейс дээр:
– Идэвхгүй, харилцаа холбооны тасалдлыг идэвхжүүлнэ
(манаач)
– Дотоод IO-Link алдаа гарсан тохиолдолд
▶ Зөвхөн "C6" интерфейс дээр:
– Нэмж хэлэхэд, идэвхгүй болгох
Норгосны хавтан "D"
Норгосны хавтан (5) нь хурдатгалыг бууруулдаг
самбар дээрх электроникийн далайц (давтамж >300 Гц).
Анхааруулга:
Норгосны хавтанг ашиглахыг зөвлөдөггүй, голчлон бага давтамжийн өдөөлт нь <300 Гц.
Электрон хамгаалалтын мембран "-967"
– Нэгдсэн электроникийн (OBE) орон сууцанд конденсат үүсэхээс урьдчилан сэргийлэхийн тулд электроникийн хамгаалалтын мембраныг (6) ашиглаж болно.
Агаарын өндөр чийгшил бүхий үйлдвэрлэлийн стандартын нөхцөлд ашиглахыг зөвлөж байна
температурын мөчлөгийн мэдэгдэхүйц өөрчлөлт (жишээлбэл, гадаа).
-ийн тэмдэг Пропорциональ чиглэлийн серво хавхлага 4WRPEH 10-3X
