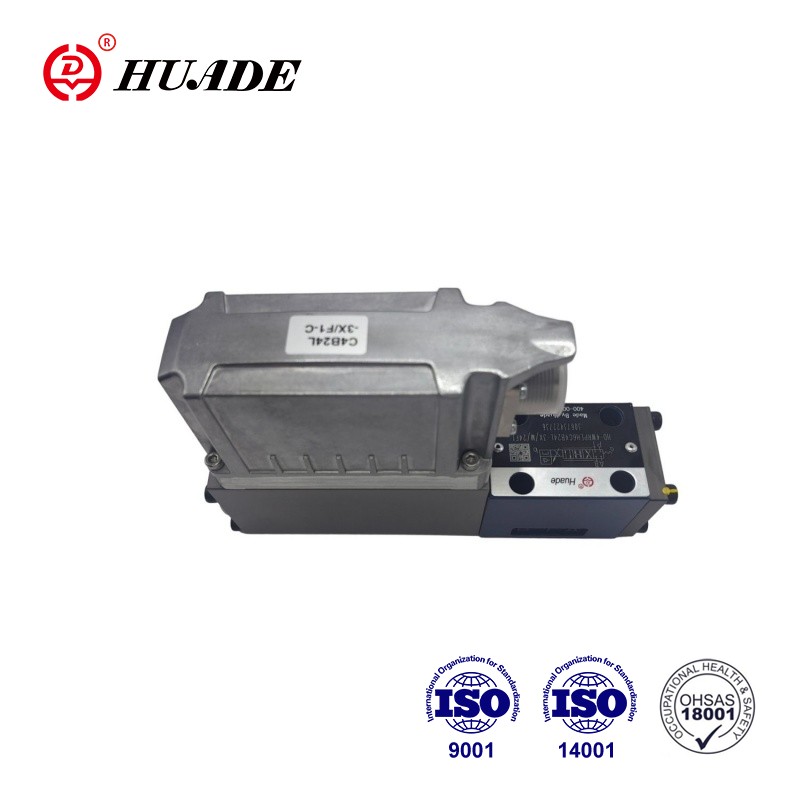

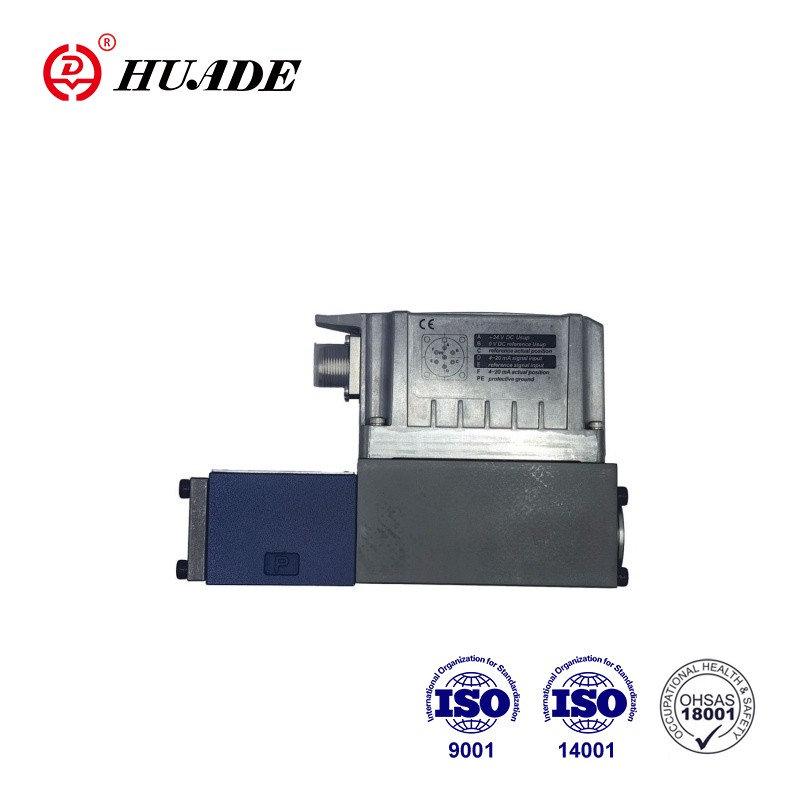

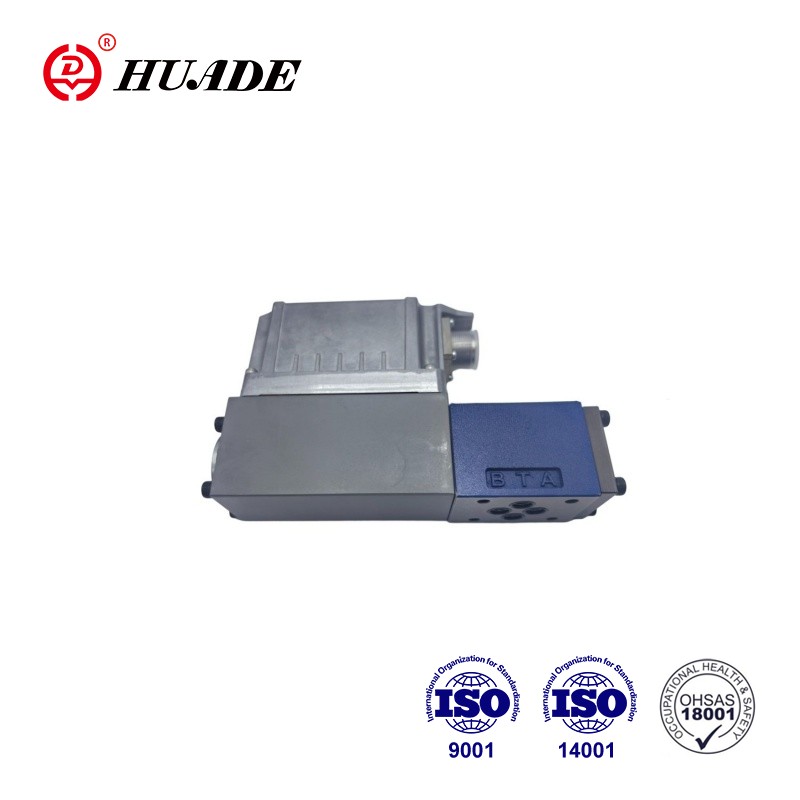

4WRPEH 6-3X төрлийн хавхлагууд нь цахилгаан байрлалын санал хүсэлт, нэгдсэн электроник (OBE) бүхий шууд удирдлагатай чиглүүлэгч хяналтын хавхлагууд юм. Пропорциональ чиглэлийн серво хавхлага 4WRPEH 6-3X нь пропорциональ технологийг серво технологитой хослуулсан өндөр нарийвчлалтай хяналтын хавхлага юм. 4WRPEH 6-3X нь газрын тос, хими, металлургийн болон бусад үйлдвэрлэлийн гидравлик систем зэрэг янз бүрийн процессын урсгал, тоног төхөөрөмжийн үйл ажиллагааг удирдахад өргөн хэрэглэгддэг.
| Техникийн өгөгдөл | ||
| Генерал | ||
| Холболтын төрөл | Дэд хавтан суурилуулах | |
| Зөөврийн загвар | ISO 4401-03-02-0-05 | |
| Жин (кг) | 2.9 | |
| Суурилуулалтын байрлал | Ямар ч | |
| Орчны температурын хүрээ (°C) | -20 … +60 | |
| Тээврийн температур (°C) | -30 … +80 | |
| Хамгийн их хадгалах хугацаа (жил) | 1 | |
| Хамгийн их харьцангуй чийгшил (конденсац байхгүй) (%) | 95 | |
| EN 60529 стандартын дагуу хамгаалалтын анги | IP65 (тохиромжтой, зөв суурилуулсан холбогчийг ашигласан бол) | |
| Гадаргуугийн хамгийн их температур (°C) | 150 | |
| EN ISO 13849 стандартын дагуу MTTFD утга (жил) | 150 (дэлгэрэнгүй мэдээллийг 08012 мэдээллийн хуудаснаас үзнэ үү) | |
| DIN EN 60068-2-6 стандартын дагуу түүний туршилтууд | ▶ Норгосны хавтангүй | 10 ... 2000 Гц / хамгийн ихдээ 10 г / 10 цикл / 3 тэнхлэг |
| ▶ Норгосны хавтантай 1) | 10 ... 2000 Гц / хамгийн ихдээ 10 г / 10 цикл / 3 тэнхлэг | |
| DIN EN 60068-2-64 стандартын дагуу дуу чимээний туршилт | ▶Хоргиулах хавтангүй | 20 … 2000 Гц / 10 гRMS / 30 г оргил / 30 мин. / 3 тэнхлэг |
| ▶ Норгосны хавтантай 1) | 20 ... 2000 Гц / 10 гRMS / 30 г оргил / 24 цаг / 3 тэнхлэг | |
| DIN EN 60068-2-27 стандартын дагуу тээврийн цохилт | ▶ Норгосны хавтангүй | 15 г / 11 мс / 3 цохилт / 3 тэнхлэг |
| ▶ Норгосны хавтантай 1) | 15 г / 11 мс / 3 цохилт / 3 тэнхлэг | |
| DIN EN 60068-2-27 стандартын дагуу цохилт | ▶ Норгосны хавтантай 1) | 35 г / 6 мс / 1000 цохилт / 3 тэнхлэг |
| Тохиромжтой байдал | ▶ EMC 2014/30/EU удирдамжийн дагуу CE, стандартын дагуу туршсан | EN 61000-6-2 ба EN 61000-6-3 |
| ▶ RoHS заавар | 2011/65/ЕХ | |
| Гидравлик | ||||||
| Үйл ажиллагааны хамгийн их даралт | ▶ A, B, P портууд (бар) | 350 | ||||
| ▶ Порт T (бар) | 250 | |||||
| Гидравлик шингэн | 7-р хуудасны хүснэгтийг үзнэ үү | |||||
| Зуурамтгай байдлын хүрээ | ▶ Санал болгож буй (мм2/с) | 20 … 100 | ||||
| ▶ Хамгийн их зөвшөөрөгдөх хэмжээ (мм2/с) | 10 ... 800 | |||||
| Гидравлик шингэний температурын хүрээ (нисэх) (°C) | -20 … +70 | |||||
| Гидравлик шингэний бохирдлын зөвшөөрөгдөх дээд хэмжээ; ISO 4406 (c) стандартын дагуу цэвэр байдлын ангилал | Анги 18/16/13 3) | |||||
| Нэрлэсэн урсгал (∆p = хяналтын ирмэг бүрт 35 бар) 4) (Л/мин) | 4 | 12 | 15 | 24/25 | 40 | |
| Аюулгүй байдалд шилжихтэй холбоотой ашиглалтын хязгаарлалт (∆p) (утгууд нь нэгтгэсэн ирмэгт хамаарна) | ▶ C3, C5, C тэмдэг (бар) | 350 | 350 | 350 | 350 | 160 |
| ▶ C1, C4 тэмдэг (бар) | 350 | 350 | 280 | 250 | 100 | |
Онцлогууд:
▶ Найдвартай - батлагдсан, бат бөх загвар
▶Аюулгүй - унтрах үед удирдлагын дамрын эвдрэлээс хамгаалагдсан байрлал
▶Эрчим хүчний хэмнэлттэй - туршилтын газрын тосны хэрэгцээ байхгүй
▶Өндөр чанар - дамар ба ханцуйвчийг серво чанартайгаар удирдана
▶Уян хатан - байрлал, хурд, даралтыг хянахад тохиромжтой
▶ Нарийвчлал - өндөр хариу мэдрэмж, бага гистерезис
▶IO-Link интерфейс, нэмэлт. IO-Link бүхий хавхлагыг EN 13849-1 стандартын дагуу PL d ангилалын 3 хүртэлх хаалтын элемент болгон ашиглах.
Хэрэглээ:
Пропорциональ чиглэлтэй серво хавхлага 4WRPEH 6-3X нь үйлдвэрлэлийн автоматжуулалт, салхин турбин, машин механизмын удирдлага, инженерийн машин, сансар судлал, хөлөг онгоцны үйлдвэрлэл, далайн инженерийн салбарт өргөн хэрэглэгддэг.
Тохируулга
HD-4WRPEH өндөр хариу үйлдэлт хавхлага нь голчлон дараахь зүйлсээс бүрдэнэ.
▶ Хяналтын дамар ба ханцуйтай хавхлагын орон сууц (1)
▶ Байршил хувиргагчтай хяналтын соленоид (2)
(заавал электрон хамгаалалтын мембрантай (5))
▶ Аналог эсвэл IO-Link интерфэйстэй (4) самбар дээрх электрон төхөөрөмж (OBE) (3) (заавал чийгшүүлэгчтэй)
хавтан (6))
Чиг үүрэг
Нэгдсэн электрон төхөөрөмж (OBE) нь заасан тушаалын утгыг байрлалын бодит утгатай харьцуулдаг. Хяналтын хазайлт гарсан тохиолдолд цус харвалтын соленоид идэвхжинэ. Өөрчлөгдсөн цахилгаан соронзон хүчний улмаас хяналтын дамарыг пүршний эсрэг тохируулна. Цус харвалт/хяналтын дамрын хөндлөн огтлолыг командын утгатай пропорциональ удирддаг. Командын утгыг 0-ээр урьдчилан тохируулсан тохиолдолд электрон төхөөрөмж нь хяналтын дамарыг пүршний эсрэг төв байрлалд тохируулна. Идэвхгүй болсон нөхцөлд пүршийг дээд зэргээр суллаж, хавхлага нь эвдрэлээс хамгаалагдсан байрлалд байна.
Аюулгүй байдлын функц (IO-Link унтрах)
IO-Link мастер (Class B-Port), 2 ба 5-р зүү дээрх тэжээлийн хүчдэлийг унтрааснаар IO-Link хавхлагыг аюулгүйгээр унтрааж болно. Нийлүүлэлтийн хүчдэлийг хаасны дараа хавхлагын хяналтын дамарыг эвдрэлээс хамгаалах байрлалд тохируулна. Аюулгүй ажиллагааг зогсоох гидравликийн урьдчилсан нөхцөлийг хангахын тулд хяналтын дамар/ханцуйвчийн давхцлыг бас анхаарч үзэх хэрэгтэй.
Хангалттай давхцал нь C3, C5, C4, C1 тэмдгээр баталгааждаг.
Аюулгүй хаалт нь IO-Link хавхлагын нэг хэсэг биш бөгөөд машин механизмын аюулгүй дизайныг харгалзан үзэх шаардлагатай.
Соленоидын хаалтыг хянах
Дараах алдаа гарсан тохиолдолд хяналтын ороомогуудыг нэгдсэн электроникоор (OBE) хүчдэлгүй болгож, хяналтын дамарыг эвдрэлээс хамгаалах байрлалд тохируулна.
▶ Хамгийн бага тэжээлийн хүчдэлээс доош унах
▶ Зөвхөн "F1" интерфейс дээр:
– 2 мА гүйдлийн командын хамгийн бага утгаас доош унах (командын утгын шугамын кабелийн тасалдал (одоогийн давталт) орно)
▶ Зөвхөн "L1" интерфейс дээр:
- Идэвхгүй, харилцаа холбооны тасалдлыг идэвхжүүлэх (харуулч нохой)
– Дотоод IO-Link алдаа гарсан тохиолдолд
▶ Зөвхөн "C6" интерфейс дээр:
– Нэмж хэлэхэд, идэвхгүй болгох
Норгосны хавтан "D"
Норгосны хавтан нь самбар дээрх электроникийн хурдатгалын далайцыг бууруулдаг (давтамж >300 Гц).
Анхааруулга:
Ихэвчлэн бага давтамжийн өдөөлт бүхий хэрэглээнд чийгшүүлэгч хавтанг ашиглахыг зөвлөдөггүй
Электрон хамгаалалтын мембран "-967"
Нэгдсэн электроникийн (OBE) орон сууцанд конденсат үүсэхээс урьдчилан сэргийлэхийн тулд электроникийн хамгаалалтын мембран (5) ашиглаж болно.
Орчны өндөр чийгшилтэй, температурын мэдэгдэхүйц өөрчлөлттэй (жишээ нь гадаа гэх мэт) үйлдвэрлэлийн стандартын нөхцөлд ашиглахыг зөвлөж байна.
