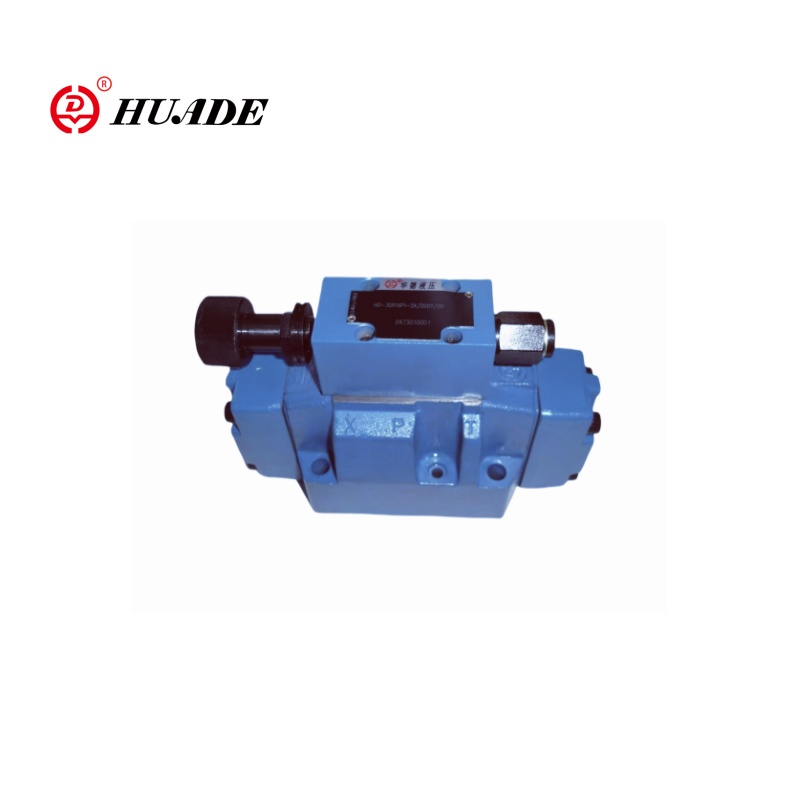

HUADE-ийн нисгэгч 3-р пропорциональ даралтыг 3-р пропорциональ даралттайгаар 3-р хавхлагын даралтыг ашигласан. Энэ пропорциональ хавхлага нь гурван талын холболтыг ухаарч, пропорциональ тохируулгын шинж чанартай байдаг. Хавхлага 3dr10p-6x-6X нь ихэвчлэн системийн даралтыг багасгах, тогтворжуулахын тулд гидравлик системд ашигладаг.
| Жанжин | ||
| Жин кг | 6 | |
| Суурилуулалтын байрлал | Сайн дурын | |
| Орчны температурын хүрээ ℃ | -30-аас +50 хүртэл | |
| Гидравлик | ||
| Нэрлэсэн даралтын мөр | 315 | |
| Хамгийн их үйл ажиллагааны даралт | -Port p ба баар | 315 |
| - Порт Y баар | Тус тусад нь болон Тэнгэрт даралт | |
| Давх хэмжээгшил | -Миний хамгийн оновчтой бар | Урсгалаас хамаарна |
| -Макс хамгийн оновчтой бар | 50; 100; 200; 315 | |
| Хамгийн их урсгал l / мин | 120 | |
| Гидравлик шингэн | Эрдэс тос (hl, hlp) руу din 51524 хүртэл; хурдан био доройтсон гидравлик шингэнийг vdma 24568 хүртэл. (мөн 90221 дахин үзнэ үү); Hetg (хүчингийн үрийн тос тос) 1); Hepg (polyglycols) 2);; Hees (синтетик ESTERS) 2); Хүсэлтийн бусад гидравлик шингэн | |
| Гидравлик шингэний температур ℃ | -30-аас +80 (NBRATEALS) -20-ыг +80-аас +80 хүртэл (FKM лац) | |
| Буурамч байдлын хүрээ mm2 / s | 10-800 | |
Онцлог:
▶ бууруулах (p руу a) ба хязгаарлалт
▶ Дахин хавтангийн суурилуулалт, ХӨДӨЛМӨРИЙН ДЭЛГҮҮРИЙН ХӨДӨЛМӨРИЙН ХИНД 240 МЭДЭЭЛЭЛ, КАТИОНЫ СУРГУУЛЬ ЗАГВАР 45 НЭГДҮГЭЭР СУРГАЛТ
▶ 4 даралтын үе шатууд
▶ 4 тохируулгын элементүүд
● Ротари бариул
● Ханцуйвч нь зургаан өнцөгт ба хамгаалалтын таг
● Түгжихтэй ROCARY BREOB нь масштабтай
● Хэмжээ бүхий эргэлтийн хаалга
Хэрэг програм:
Гурван талт пропорцийг бууруулах нь инженерийн машин, металлик технологийн машин, металлуржитик тоног төхөөрөмж, усан онгоц, бусад талбаруудаар ашиглахад ашигладаг.
Даралтын хавхлагын төрөл 3dr10p-6x-6x нь хоёрдогч хэлхээнд даралтын хязгаарлалттай хавхлагыг 3-р даралттайгээр устгасан. Энэ нь гидравлик системд даралтыг бууруулахад ашиглагддаг.

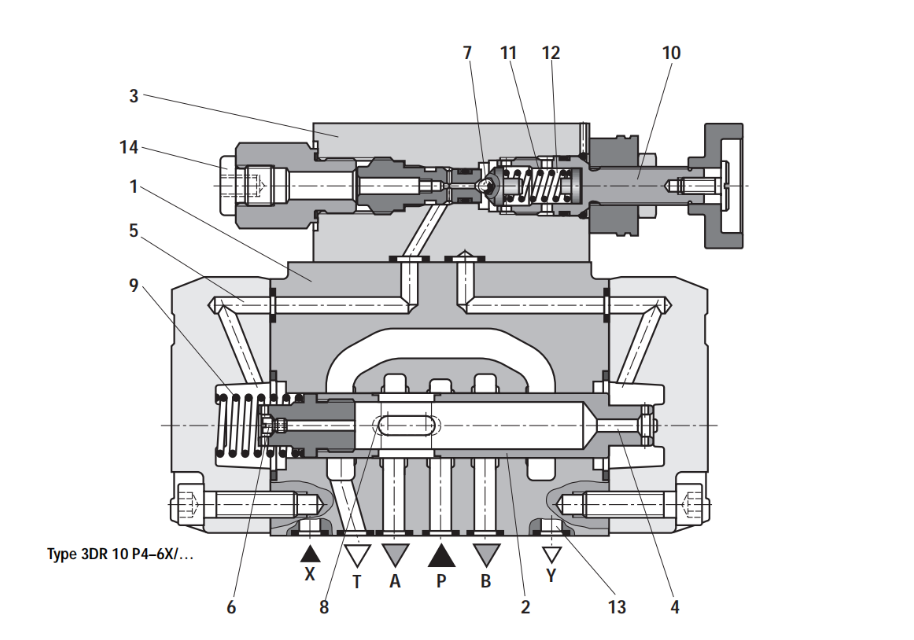

Даралт бууруулах нь голчлон нь голчлон хавхлага (2) ба нисгэгчийн хяналтын хавхлага (3) даралтын элементтэй (10).
Амрах үед хавхлага нээлттэй байна. Даралтын шингэн нь POCT P-ээс Порт P-ээс Порт P руу хязгааргүй урсаж болно. Үүний зэрэгцээ даралтыг (6) -ийг (6) хянагч (5) -ийг хяналтын цэгээр (5) суваг (5) суваг руу (7) суваг руу (7) суваг (5) суваг руу (7) суваг руу (7) суваг (5) суваг руу (7) суваг (7) суваг (7).
Шахалтын хавар (11) даралтаас хамааран даралтаас хамаардаг (11) ба (7) ба суваг (2) -ийг нээлттэй байрлалд байрлуулна. Даралт шингэн нь POLD PORP-ээс POCOL POOL (2) -аас дээш боомт руу шилжсэн порт руу шилжсэн тул боомт руу шилжсэн бөгөөд
Хяналтын дамар (2) хаалттай байрлал руу шилждэг. Шаардлагатай боомтын дарамт шахалт нь боомтын даралт ба шахалтын хавар дахь даралтын хоорондох тэнцвэрт дарамт шахалтад хүрсэн даралтад хүрнэ.
Хэрэв порт дахь даралт нь гадаад хүчний даралтыг гадны хүчээр дамжуулан гадны хүчирхийлэгч дээр нэмэгдэж байгаа бол (2) нь шахалтын хаврын эсрэг шилжсэн хэвээр байна. Тиймээс боомт а нь хяналтын газар (8) хяналтын газар руу (8) хяналтын дамар (2) -ийг хяналтын газар руу холбодог. Даралт ихсэх шингэний даралт нь цааш нь даралт гарахгүй байхын тулд сав руу урсдаг.
Хаврын танхимаас нисгэгч газрын тосны буцах (12) нь Хяналтын шугам (13) -ийг PORTION-ээр дамжуулан (13) -ыг PORT (13) -ийг PORT (13) -ийг POID-ээр дамжуулж өгдөг.
Даралтын хэмжигч холболт (14) нь боомт А-д буурсан даралтыг хянах боломжтой болгодог.
Пропорциональ хавхлагын тогтнол 3DR10P-6x
