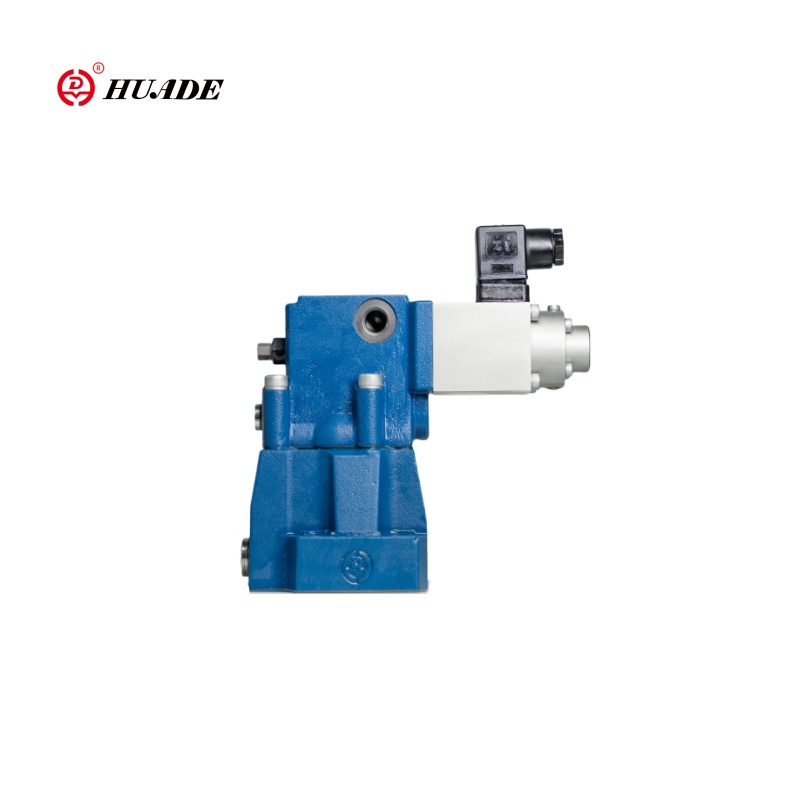

DBE-ийн цуврал пропорциональ даралтыг бууруулахын тулд хавхлага буурах нь фиталь Соленоидын даралтыг тэгшитгэнэ. Энэ бүтээгдэхүүний шинж чанарыг нарийвчлан хянах, тогтвортой, найдвартай, найдвартай, найдвартай байлгах, хялбар байдаг. Пропорциональ даралтыг бууруулах нь янз бүрийн хэрэгцээг хангах олон загвар, техникийн үзүүлэлтүүдийг ашиглах боломжтой. Жишээлбэл, huade гидрик нь DBE10-30B / 315MERM-ийн үр дүнг бий болгодог.
| Гидрейликийн мэдээллийг | ||||
| Макс. мэс заслын боомт A. B ба X ба x (MPA) | 31.5 | |||
| Буцаах даралт (MPA) | Порт y, тусдаа, салан руу тэг даралтанд | |||
| Макс. Даралтыг тохируулах (MPA) | 5. 10. 20. 20.1.11.5 Даралт шаттай | |||
| Мин. Даралтыг тохируулах (MPA) | шинж чанарыг харах | |||
| Макс. Даралтын аюулгүй байдал (MPA) | даралтыг тохируулах | |||
| 5 | 10 | 20 | 31.5 | |
| 1то 62 | 1-ээс 122 | 1-ээс 222 | 1то 342 | |
| Макс. Урсгал (L / мин) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Туршилтын урсгал (L / мин) | 0.7-2 | |||
| Шугаман бус байдал (%) | ± 3.5 | |||
| Давталт (%) | <± 2 | |||
| Ердийн хувилбарууд (%) | <± 2 max. даралт | |||
| Гистерезис (%) | Mapge ± 1.5-ыг max.press.pressure.without minge ± 4.5-± 4.5 | |||
| Гэрэл солих цаг | 30-аас 150 | |||
| Даралтын шингэн | Эрдэс тос (NBR лацын хувьд), фосфатын хувьд phosphate ester (FPM лацд зориулагдсан) | |||
| Буурамч байдлын хүрээ (MM2 / S) | 2.8-аас 380 | |||
| Даралтын шингэний температурын хүрээ (℃) | -20-аас + 70 хүртэл | |||
| Бохирдлын зэрэг (мкм) | ≤20 (Зөвлөмж 10) | |||
| Цахилгааны техникийн мэдээлэл | |
| Өсгөгч | VT-200G40-ийг хавхлагаар нийлүүлдэг |
| Хангамжийн хүч | Дьс |
| Min.control гүйдэл (A) | 0.1 |
| Max.control Currenl (A) | 0.8 |
| Ороомог эсэргүүцэл (ω) | 20 ℃-ийн хүйтэн утга нь 19.5; Max.WAM утга нь 28.8 байна |
| Даралтын шингэний температурын хүрээ (℃) | +50 |
| Дүүлийн нутаг | Ургэлжлэх |
| Хавхлага хамгаалах | IP65 |
| Electrical connections | бөглөө |
Онцлог:
▶ Дүрслэхийн тулд
▶ Блокоор элссэн
▶ Хавар ачаалагдсан нисгэгч нисгэгчийн хяналтын хавсралтаар нэмэлт даралтын хязгаарлалт
▶ хавхлага, электрон хяналтын нэг эх сурвалж үүсгэдэг
Хэрэг програм:
DEBE цуврал прочшээс өөрчлөлт, барилгын машин, металл хярь, бусад талбарууд шаардагдана. Тэд эдгээр талбаруудад чухал үүрэг гүйцэтгэдэг, системийн тогтвортой байдал, найдвартай байдлыг сайжруулах.

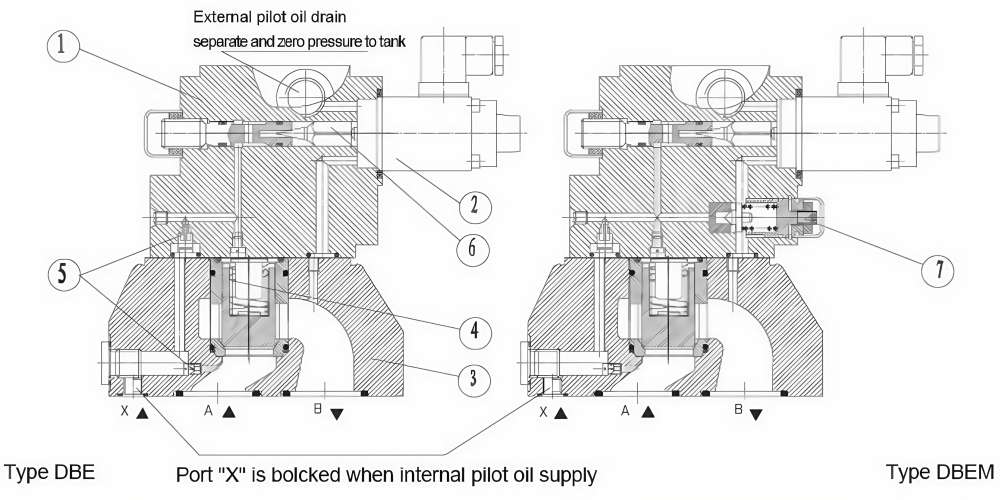

Эдгээр хавхлагууд нь үндсэндээ Pillot хяналтын хавхлага (2) -ээс бүрддэг (2) ба үндсэн хавхлага (4).
DBE төрөл:
Даралтыг тохируулах нь командын утга нь пропорциональ Соленоид (2) -ээс хамаарна. Порт дахь даралт нь үндсэн дамар (4) -ийн доод хэсэгт байрлах порттой холбоотой. Үүний зэрэгцээ энэ даралт нь хаврын гол дамар (4) -ийг чимэглэсэн (5). Гидравлик хүч нь нисгэгчийн поппет дээр ажилладаг (6). Гидравлик хүчний хүч нь Solenoid Force нь Solenoid Force нь нисгэгчийн поппет (6) нээгдэнэ. Нисгэгчийн тос нь одоо POLOC-ээр дамжуулан саванд урсаж байгаа тул гол дамар дээр дарж, гол дамар дээр даралттай байдаг. A-ийн холболтыг нээгээд дараа нь нээгдэхгүй байх болно
Бүхий барилгын тогтолт Пропорциональ даралтын тусламжийн хавхлага dbe
