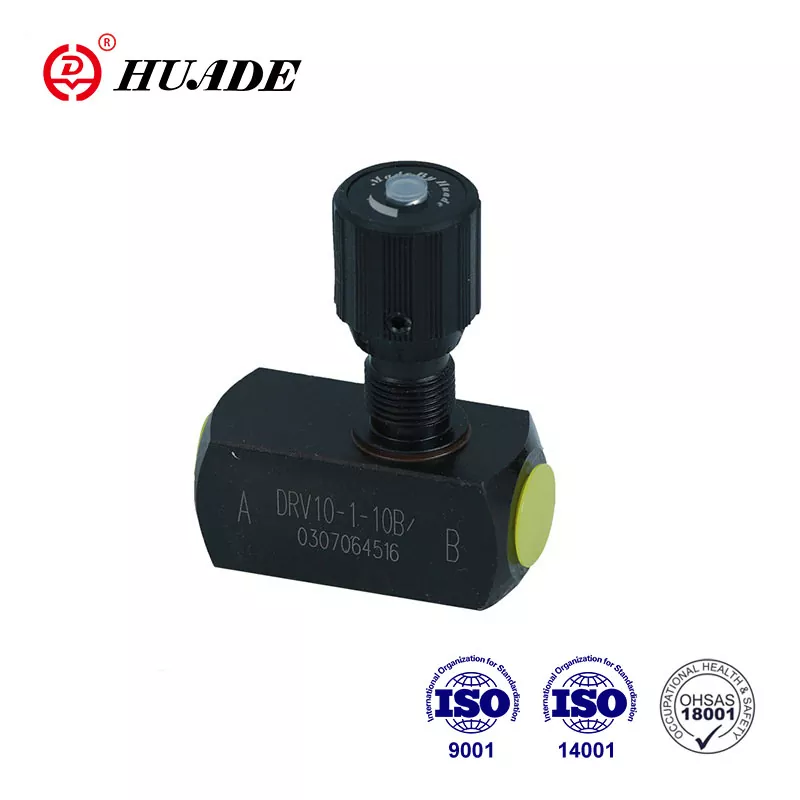

Тохируулагч шалгах хавхлага DRV

DRV төрлийн хавхлагууд нь тохируулагч/шалгах хавхлага юм. Энэхүү хавхлага нь энгийн бүтэцтэй бөгөөд өргөн хэрэглэгддэг. Rexroth-тэй хийсэн хоёр урт хугацааны хамтын ажиллагааны ачаар Huade® гидравлик тохируулагч хавхлагууд нь олон улсын брэндүүдийн ижил төстэй бүтээгдэхүүний чанарт нийцэх боломжтой. Эдгээр нь нэгдүгээр зэрэглэлийн брэндүүдийн хямд хувилбар юм. Huade® бол Хятадад алдартай худалдааны тэмдэг юм.

Throttle Check Valve DRV-ийн бүтээгдэхүүний параметр

Материал	Ган	Гуулин	Зэвэрдэггүй ган
Макс. зөвшөөрөгдөх ажлын даралт (МПа)	35 хүртэл	15 хүртэл	35 хүртэл
Шалгах хавхлагын хагарлын даралт (DRV төрөл)	0.05 (шаардлагатай бол хагарлын даралт боломжтой)
Шингэн	Ашигт малтмалын тос эсвэл фосфатын эфир
Шингэний температурын хүрээ (℃)	-30-аас +80 хүртэл
Зуурамтгай байдлын хүрээ(мм²/с)	10-аас 800 хүртэл
Суурилуулалтын байрлал	сонголттой

Бүтээгдэхүүний онцлог ба тохируулагчийг шалгах хавхлага DRV-ийн хэрэглээ

Онцлогууд:

▶ Урсгалтай холболт

▶ Дэд хавтан суурилуулах

Хэрэглээ:

DRV төрлийн тохируулагч/шалгах хавхлагууд нь нэг чиглэлд газрын тосны урсгалыг яг нарийн тогтоож, эсрэг чиглэлд чөлөөтэй буцах урсгалыг бий болгодог.

DRV тохируулагчийг шалгах хавхлагын хэсэг ба тэмдэг

DRV тохируулагч/шалгах хавхлага нь үндсэндээ орон сууц (1), түгжих төхөөрөмж (3) бүхий тохируулагч бариул (2) зэргээс бүрдэнэ. Тохируулах бариулыг (2) зүүн тийш эргүүлснээр тохируулагч зүү (5) бүхий гол (4) нь урсгалын хэсгийг (6) хамгийн их хэмжээгээр нэмэгдүүлдэг. Тохируулах бариулыг (2) баруун тийш эргүүлснээр тохируулагч зүү (5) бүхий гол (4) нь урсгалын хэсгийг (6) алдагдуулахгүйгээр бүрэн хаах хүртэл бууруулдаг. Дахин тохируулахын тулд булны дээд төгсгөлд (4) өнгөт хуваарь (7) байна. Өнгөт гурвалжингийн талбай (8) нь хавхлага хэр хол байгааг харуулж байна (өнгөт гурвалжин том байх тусам нээлхий их болно) . Урсгалын тохиргоо нь түгжих төхөөрөмжөөр (3) түгжигддэг.

DRV тохируулагч шалгах хавхлагын бүтэц

DRV тохируулагч шалгах хавхлагын тэмдэг
