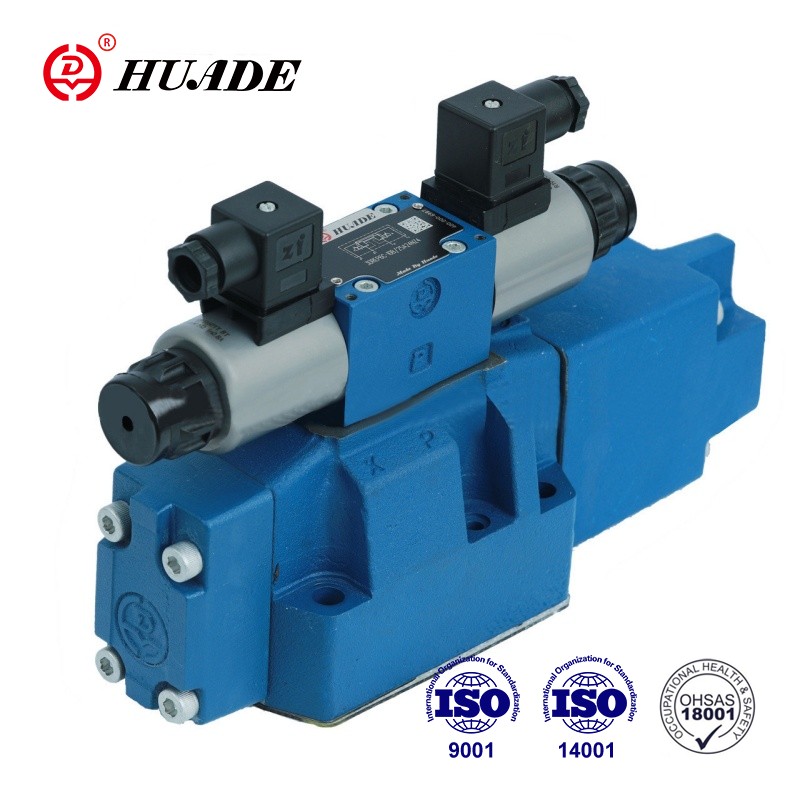

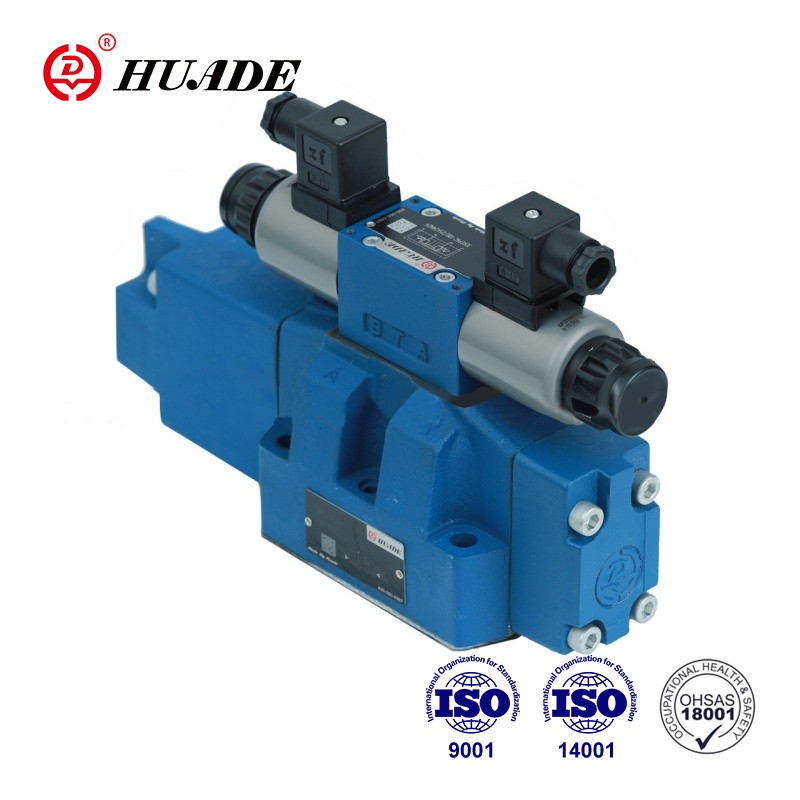

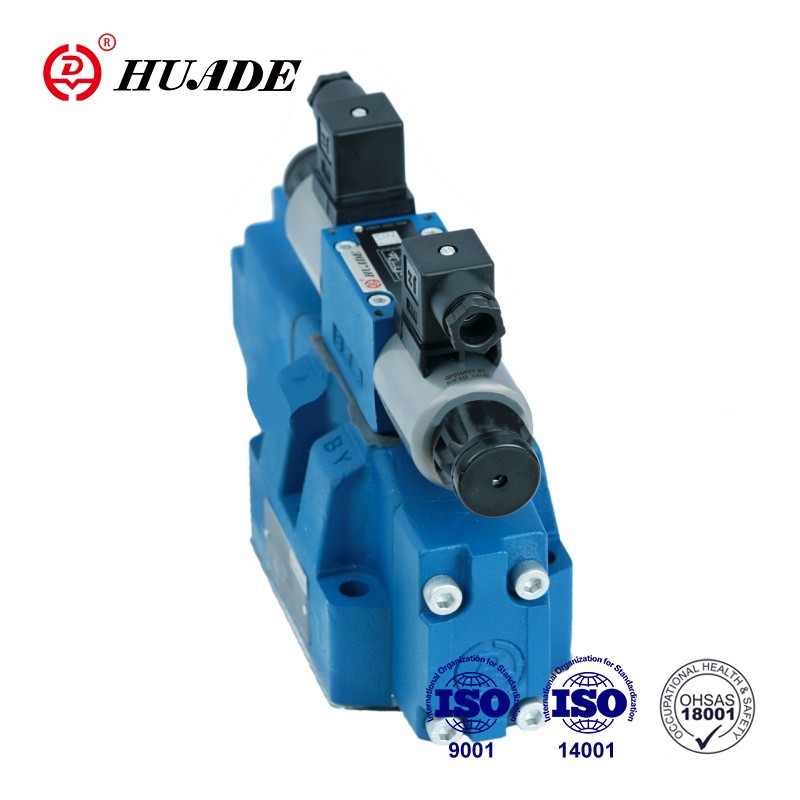

HD-4WRZ төрлийн хавхлагууд нь пропорциональ соленоидоор ажилладаг 4 чиглэлтэй хавхлагууд юм. Эдгээр нь урсгалын чиглэл, хурдыг хянахад ашиглагддаг. Huade Hydraulic нь Rexroth-ээс өндөр технологи нэвтрүүлсэн. Олон жилийн бие даасан судалгаа, хөгжүүлэлтийн үр дүнд Huade-ийн үйлдвэрлэсэн пропорциональ хавхлагууд нь дээд зэрэглэлийн брэндүүдийнхтэй харьцуулж болохуйц сайн гүйцэтгэлтэй байдаг.
| Гидравлик | |||||
| Нэрлэсэн хэмжээ | 10 | 16 | 25 | 32 | |
| Үйл ажиллагааны даралт | туршилтын газрын тосны нийлүүлэлтийн гадаад | 3~10 | |||
| -Нисгэгч хавхлага (МПа) | туршилтын газрын тосны хангамжийн дотоод | 10~31.5 | 10~35 | ||
| -Үндсэн хавхлага (МПа) | 31.5 | 35 | |||
| Буцах шугамын даралт (МПа) | Порт T (нисгэгч тос зайлуулах гадаад) | 31.5 | 25 | 25 | 15 |
| Порт T (туршилтын тос зайлуулах интермаль) | 3 | ||||
| Порт Y | 3 | ||||
| Дамрын хөдөлгөөнд зориулсан туршилтын тосны хэмжээ (см3) 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Оролтын дохионы шаталсан хэлбэрийн хувьд X ба Y порт дахь туршилтын тосны урсгал (L/min) 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Үндсэн хавхлагаар дамжих урсгал (л/мин) | 170 | 460 | 870 | 1600 | |
| Гистерезис % | ≤6 | ||||
| Даралтын шингэн | DIN 51 524 стандартын дагуу ашигт малтмалын oi1 | ||||
| Даралтын шингэний температурын хүрээ (℃) | -20~80 | ||||
| Зуурамтгай байдлын хүрээ (мм2/с) | 20~380 | ||||
| Суурилуулалт | нэмэлт, илүү тохиромжтой хэвтээ | ||||
| WRZ хувилбарын жин... (WRZE-ийн хувьд"нэмэлт 0.2кг) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Цахилгаан | |||
| Хавхлагын төрөл | SEP | ХАЙЖ БАЙНА | |
| Хүчдэлийн төрөл | DC | ||
| Хамгийн их гүйдэл (A) | 1.5 | 2.5 | |
| Соленоидын ороомгийн эсэргүүцэл (Ω) | Хүйтэн утгыг 20 ℃ | 4.8 | 2 |
| Хамгийн их дулаан утга | 7.2 | 3 | |
| Хамгаалалт | IP65 | ||
| Ороомог температур (℃) | 150 хүртэл | ||
| Үүрэг % | 100 | ||
| Хяналтын электрон хэрэгсэл | HD-VT-VSPA2-50-1X/. | нэгдсэн хяналтын электрон | |
Онцлогууд:
▶Нисгэгчээр удирддаг пропорциональ чиглэлийн хавхлаг
▶Доорх хавтан суурилуулах зориулалттай
▶Урсгалын чиглэл, хурдыг хянах
▶Хавар төвтэй удирдлагын дамар
▶Нэг эх үүсвэрээс хавхлага ба пропорциональ хяналтын электрон төхөөрөмж
Хэрэглээ:
HD-4WRZ хавхлагуудын үүрэг нь урсгалын чиглэл, хурдыг хянах явдал юм.
Хавхлага нь үндсэндээ: нисгэгч хавхлага ①, гол дамар ④, гол хавхлага ⑥, төвлөрсөн булаг ③ зэргээс бүрдэнэ. Соленоид В хүчдэлгүй үед хяналтын дамар ② баруун тийш шилжинэ. Нислэгийн хавхлага руу нисгэгч тосны нийлүүлэлт нь P портоор дамжуулан дотоодоос эсвэл X портоор дамжуулан гаднаас байна. Нисгэгч тос нь нисгэгч хавхлагаар ① даралтын камер руу урсдаг. ба гол дамарыг ④ цахилгаан оролтын дохионы пропорциональ байдлаар хөдөлгөдөг. P-ээс А, В-ээс T хүртэлх холболт нь урсгалын хурдацтай шинж чанартай нүхний төрлийн хөндлөн огтлолоор дамждаг.
А ороомог хүчдэлгүй үед гол дамар зүүн тийш шилжинэ. P-ээс B ба А-аас T хүртэлх холболт. Соленоидын хүчдэлийг салгах, удирдлагын дамар болон нисгэгч дамар ④ нь тэдний төвд буцаж шилждэг. албан тушаал.
Пропорциональ чиглэлийн хавхлагын тэмдэг 4WRZ-7X
Туршилтын газрын тосны хангамж
