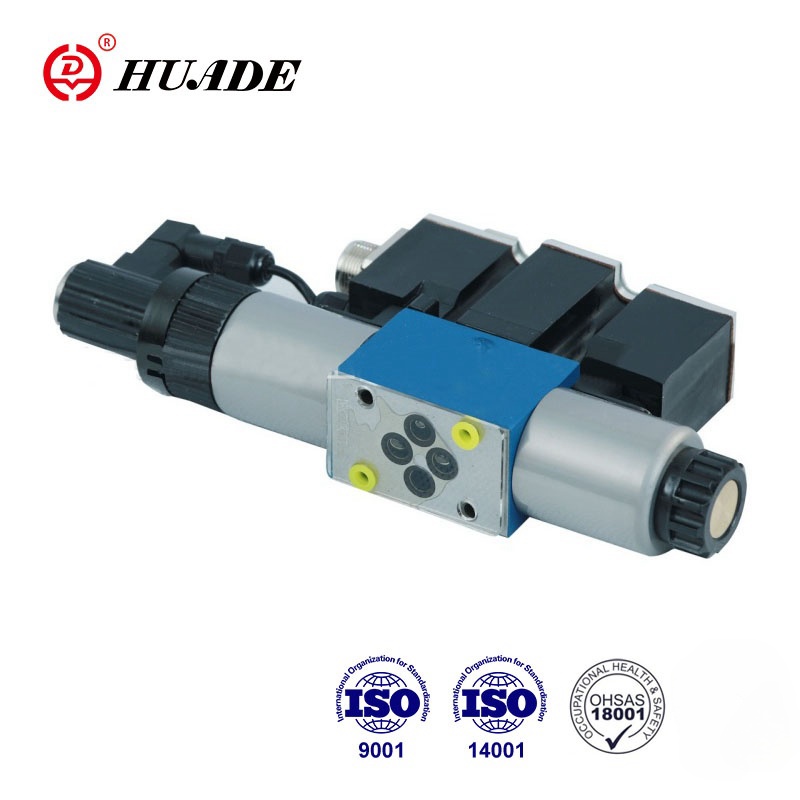

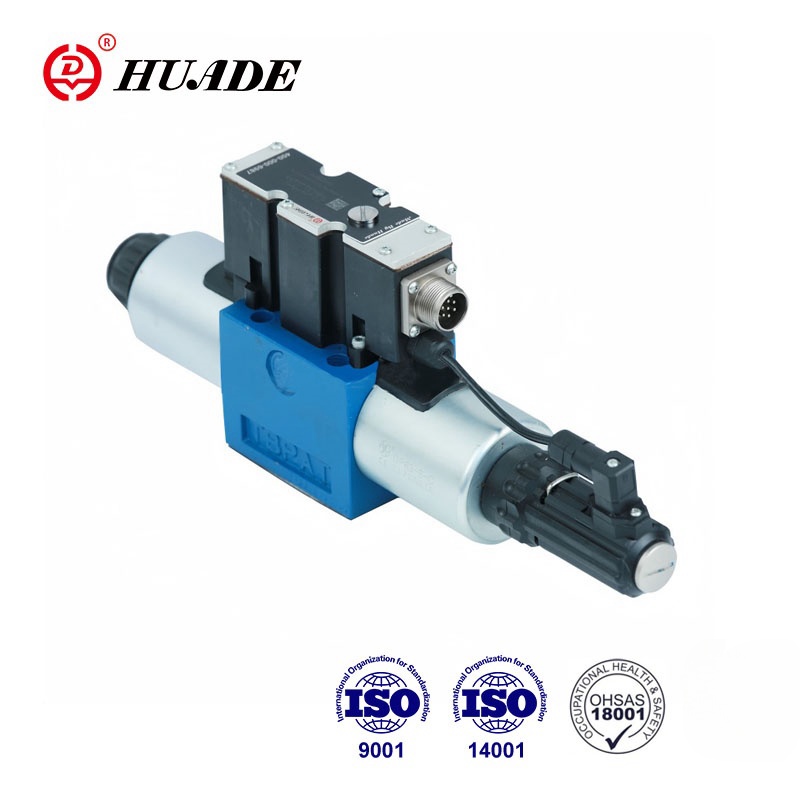

Энэхүү пропорциональ хавхлага 4WRE-2X нь гидравлик тосны урсгалын хурд, урсгалын чиглэлийг хянахад ашигладаг шууд үйлчилдэг пропорциональ ороомог бүхий пропорциональ чиглэлтэй хавхлага юм. Энэ нь үзэсгэлэнтэй харагдах шинж чанартай байдаг. 4WRE-2X пропорциональ хавхлагыг ашиглахад хялбар байдаг. Хэрэглэгчид үүнийг ашиглахын тулд зөвхөн долоон цөмт залгуурыг ашиглах хэрэгтэй бөгөөд үүнтэй зэрэгцэн цахилгаан гидравликийн тохирох асуудлыг шийдэх хэрэгтэй бөгөөд энэ нь автобусны удирдлагын технологийг ашиглахад тохиромжтой.
| Гидравлик | |||
| Хэмжээ | 6 | 10 | |
| Үйл ажиллагааны даралт | A, P, B портууд | 31.5 | 31.5 |
| Т порт | 21 | 21 | |
| △ P=1МПа(Л/мин) үед нэрлэсэн урсгалын Qvnom | 8, 16, 32 | 25, 50, 75 | |
| Макс. зөвшөөрөгдөх урсгал (л/мин) | 80 | 180 | |
| Бохирдлын зэрэг (мкм) | ≤20(10 санал болгож байна) | ||
| Гистерезис(%) | ≤0.1 | ||
| Буцах хугацаа (%) | ≤0.05 | ||
| Хариултын мэдрэмж (%) | ≤0.05 | ||
| Даралтын шингэн | Ашигт малтмалын тос, фосфатын эфир | ||
| Зуурамтгай чанар мм2/С | 20-оос 380 хүртэл | ||
| Орчны температурын хүрээ (℃) | 4WRE | -20-оос +70 хүртэл | |
| 4 ҮНЭГҮЙ | -20-оос +50 хүртэл | ||
| Жин (кг) | 4WRE | 2.2 | 6.3 |
| 4 ҮНЭГҮЙ | 2.4 | 6.5 | |
| Цахилгаан (нэгдсэн электроник) | |||
| Хэмжээ | 6 | 10 | |
| Нийлүүлэлтийн төрөл | DC | DC | |
| Нэрлэсэн хүчдэл (V) | 24 | ||
| Соленоидын нэрлэсэн гүйдэл (A) | 2.5 | ||
| Соленоидын ороомгийн эсэргүүцэл (Ω) | 20 ℃ ороомгийн эсэргүүцэл) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Үүрэг | 100% | ||
| Хамгийн их ороомгийн температур (℃) | 150 хүртэл | ||
| DIN40050 стандартын дагуу тусгаарлагч | IP65 | ||
| Холбогдох өсгөгчийн техникийн өгөгдөл | |||
| Холбогдох өсгөгч | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4 ҮНЭГҮЙ | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Нийлүүлэлтийн хүчдэл | Нэрлэсэн хүчдэл VDC | 24 | |
| Доод хязгаарын утга V | 19.4 | ||
| Дээд хязгаарын утга V | 35 | ||
| Өсгөгчийн хүч | Аймакс А | <2 | |
| Импульсийн гүйдэл A | 3 | ||
Онцлогууд:
▶Урсгалын чиглэл, хэмжээг хянах шууд удирдлагатай пропорциональ чиглэлийн хавхлага
▶Доорх хавтан суурилуулах зориулалттай
▶Цахилгаан байрлалын санал хүсэлт
▶Хавар төвтэй удирдлагын дамар
▶4WREE төрөл, A1 эсвэл F1 интерфэйс бүхий нэгдсэн хавхлагын электрон төхөөрөмж
▶Хөдөлгөөнийг төв утастай, зөөврийн ороомогтой пропорциональ соленоидоор гүйцэтгэдэг
▶Хавхлага болон электрон удирдлага нэг эх үүсвэрээс
Хэрэглээ:
Пропорциональ чиглэлийн хавхлага 4WRE-2X нь машин хэрэгсэл, хөнгөн үйлдвэр, металлурги, уул уурхай, сансар огторгуй гэх мэт төрөл бүрийн салбарт өргөн хэрэглэгддэг.
4/2 ба 4/3 пропорциональ чиглэлийн хавхлагууд нь хавтангийн угсралтын дизайны шууд удирдлагатай бүрэлдэхүүн хэсэг юм.
Тэдгээр нь төв утастай, зөөврийн ороомогтой пропорциональ соленоидоор ажилладаг. Соленоидуудыг гадаад хяналтын электрон төхөөрөмж (WRE төрөл) эсвэл нэгдсэн хяналтын электроникоор (WREE төрөл) удирддаг.
Функциональ тодорхойлолт:
Цахилгаан ороомог (5 ба 6) хүчдэлгүй үед хяналтын дамар (2) нь шахалтын пүршээр (3 ба 4) төв байрлалд байрладаг.
Пропорциональ соленоидын аль нэгийг идэвхжүүлэх замаар хяналтын дамарыг (2) шууд ажиллуулах, жишээлбэл. "b" ороомогны удирдлага (6)
→Хяналтын дамрын (2) зүүн тийш цахилгаан оролтын дохиотой пропорциональ хөдөлгөөн
→Дэвшилтэт урсгалын шинж чанар бүхий хөндлөн огтлолтой адил нүхээр дамжуулан P-ээс A ба B-ээс T хүртэлх холболт
Соленоидыг хүчдэлгүй болгох(6)
→Хяналтын дамар (2) шахалтын пүршээр (3) төв байрлал руу буцна.
HD-4WRE...A-2X
Хүчдэлгүй үед ороомог буцах пүршээр дамар (2) нь механик төвийн байрлалд байрладаг. "V" дамар тэмдгийн хувьд энэ нь гидравлик төвийн байрлалд хамаарахгүй! Цахилгаан хавхлагын хаалттай гогцооны хяналтын хэлхээг хаах үед дамар нь гидравлик төвийн байрлалд байрлана.
Дизайн:
Хавхлага нь үндсэндээ дараахь зүйлээс бүрдэнэ.
•Суурь(1) нүүртэй
• Шахалтын пүрштэй (3 ба 4) хяналтын дамар(2)
• Соленоид (5 ба 6) төв утастай
• Байршил хувиргагч (7)
•Нэгдмэл хяналтын электрон хэрэгсэл(8)
• Механик тэг цэгийн тохируулга (9) нь Pg 13.5, цахилгааны тэг цэгт Pg 7(10) (төрөл 4WREE)-ээр хандах боломжтой.
Пропорциональ чиглэлийн хавхлагын тэмдэг 4WRE-2X
