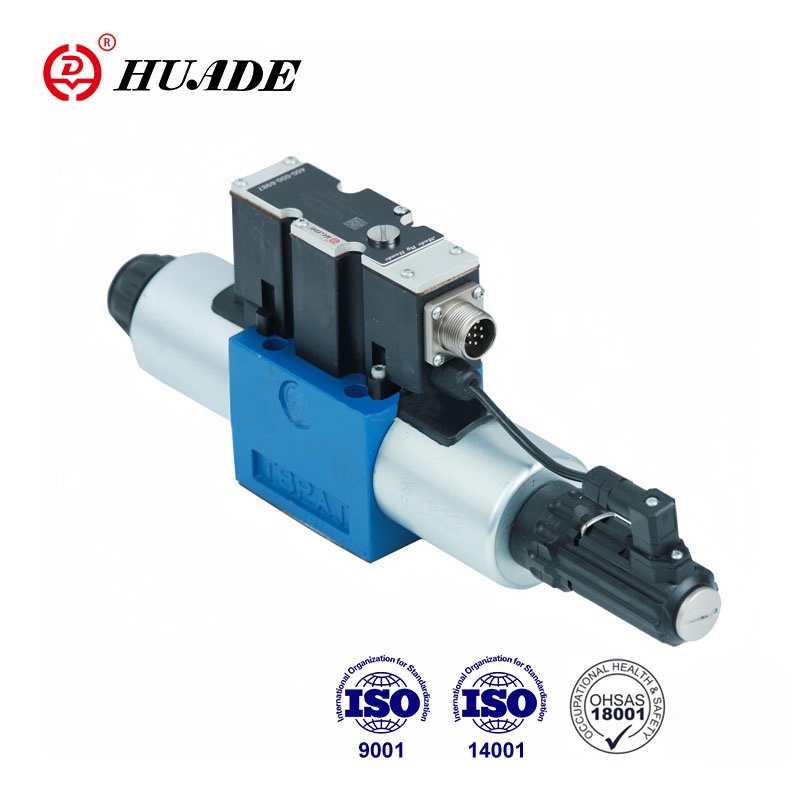

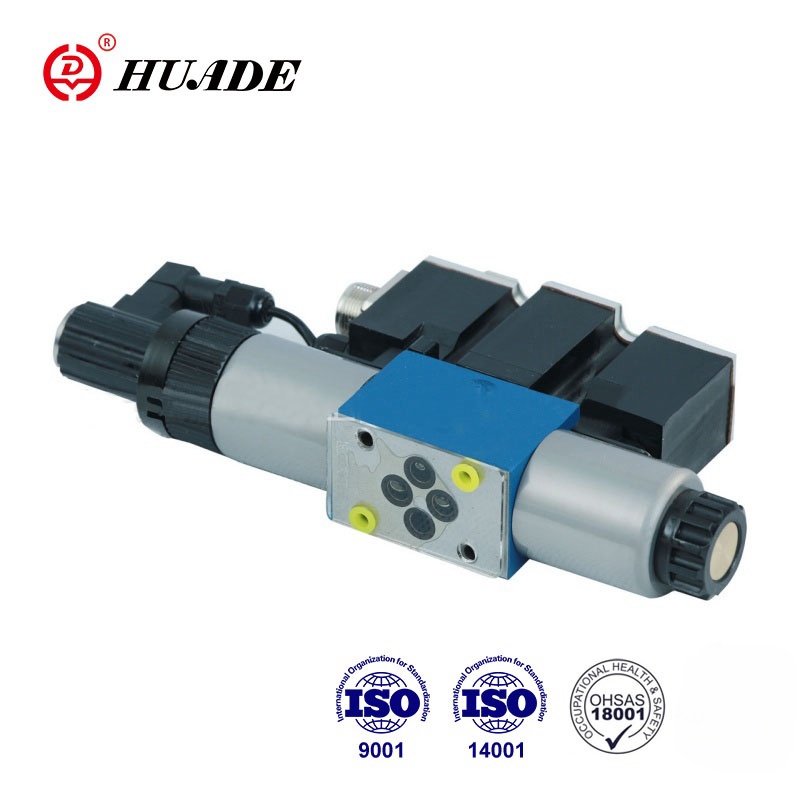

Энэхүү 4WREE-2X хавхлага нь гидравлик шингэний урсгал ба урсгалын чиглэлийг хянахын тулд пропорциональ ороомогоор удирддаг шууд үйлчилдэг пропорциональ чиглэлтэй хавхлаг юм. Цахилгаан соронзонгийн хяналтыг суурилуулсан өсгөгчөөр дамжуулан хийж болно. Бүтээгдэхүүний гүйцэтгэл нь Rexroth-ийн 4WREE-2X цувралтай нийцдэг.
| Гидравлик | |||
| Хэмжээ | 6 | 10 | |
| Үйл ажиллагааны даралт | A, P, B портууд | 31.5 | 31.5 |
| Т порт | 21 | 21 | |
| △ P=1МПа(Л/мин) үед нэрлэсэн урсгалын Qvnom | 8, 16, 32 | 25, 50, 75 | |
| Макс. зөвшөөрөгдөх урсгал (л/мин) | 80 | 180 | |
| Бохирдлын зэрэг (мкм) | ≤20(10 санал болгож байна) | ||
| Гистерезис(%) | ≤0.1 | ||
| Буцах хугацаа (%) | ≤0.05 | ||
| Хариултын мэдрэмж (%) | ≤0.05 | ||
| Даралтын шингэн | Ашигт малтмалын тос, фосфатын эфир | ||
| Зуурамтгай чанар мм2/С | 20-оос 380 хүртэл | ||
| Орчны температурын хүрээ (℃) | 4WRE | -20-оос +70 хүртэл | |
| 4 ҮНЭГҮЙ | -20-оос +50 хүртэл | ||
| Жин (кг) | 4WRE | 2.2 | 6.3 |
| 4 ҮНЭГҮЙ | 2.4 | 6.5 | |
| Цахилгаан (нэгдсэн электроник) | |||
| Хэмжээ | 6 | 10 | |
| Нийлүүлэлтийн төрөл | DC | DC | |
| Нэрлэсэн хүчдэл (V) | 24 | ||
| Соленоидын нэрлэсэн гүйдэл (A) | 2.5 | ||
| Соленоидын ороомгийн эсэргүүцэл (Ω) | 20 ℃ ороомгийн эсэргүүцэл) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Үүрэг | 100% | ||
| Хамгийн их ороомгийн температур (℃) | 150 хүртэл | ||
| DIN40050 стандартын дагуу тусгаарлагч | IP65 | ||
| Холбогдох өсгөгчийн техникийн өгөгдөл | |||
| Холбогдох өсгөгч | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4 ҮНЭГҮЙ | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Нийлүүлэлтийн хүчдэл | Нэрлэсэн хүчдэл VDC | 24 | |
| Доод хязгаарын утга V | 19.4 | ||
| Дээд хязгаарын утга V | 35 | ||
| Өсгөгчийн хүч | Аймакс А | <2 | |
| Импульсийн гүйдэл A | 3 | ||
Онцлогууд:
▶Урсгалын чиглэл, хэмжээг хянах шууд удирдлагатай пропорциональ чиглэлийн хавхлага
▶Доорх хавтан суурилуулах зориулалттай
▶Цахилгаан байрлалын санал хүсэлт
▶Хавар төвтэй удирдлагын дамар
▶4WREE төрөл, A1 эсвэл F1 интерфэйс бүхий нэгдсэн хавхлагын электрон төхөөрөмж
▶Хөдөлгөөнийг төв утастай, зөөврийн ороомогтой пропорциональ соленоидоор гүйцэтгэдэг
▶Хавхлага болон электрон удирдлага нэг эх үүсвэрээс
Хэрэглээ:
Пропорциональ хавхлага 4WREE-2X нь машин хэрэгсэл, хөнгөн үйлдвэр, металлурги, уул уурхай, сансар огторгуй гэх мэт янз бүрийн салбарт ашиглаж болно.
4/2 ба 4/3 пропорциональ чиглэлийн хавхлагууд нь хавтангийн угсралтын дизайны шууд удирдлагатай бүрэлдэхүүн хэсэг юм.
Тэдгээр нь төв утастай, зөөврийн ороомогтой пропорциональ соленоидоор ажилладаг. Соленоидууд нь нэгдсэн хяналтын электроникоор удирддаг.
Функциональ тодорхойлолт:
Цахилгаан ороомог (5 ба 6) хүчдэлгүй үед хяналтын дамар (2) нь шахалтын пүршээр (3 ба 4) төв байрлалд байрладаг.
Пропорциональ соленоидын аль нэгийг идэвхжүүлэх замаар хяналтын дамарыг (2) шууд ажиллуулах, жишээлбэл. "b" ороомогны удирдлага (6)
→Хяналтын дамрын (2) зүүн тийш цахилгаан оролтын дохиотой пропорциональ хөдөлгөөн
→Дэвшилтэт урсгалын шинж чанар бүхий хөндлөн огтлолтой адил нүхээр дамжуулан P-ээс A ба B-ээс T хүртэлх холболт
Соленоидыг хүчдэлгүй болгох(6)
→Хяналтын дамар (2) шахалтын пүршээр (3) төв байрлал руу буцна.
HD-4WREE...A-2X
Хүчдэлгүй үед ороомог буцах пүршээр дамар (2) нь механик төвийн байрлалд байрладаг. "V" дамар тэмдгийн хувьд энэ нь гидравлик төвийн байрлалд хамаарахгүй! Цахилгаан хавхлагын хаалттай гогцооны хяналтын хэлхээг хаах үед дамар нь гидравлик төвийн байрлалд байрлана.
Дизайн:
Хавхлага нь үндсэндээ дараахь зүйлээс бүрдэнэ.
•Суурь(1) нүүртэй
• Шахалтын пүрштэй (3 ба 4) хяналтын дамар(2)
• Соленоид (5 ба 6) төв утастай
• Байршил хувиргагч (7)
•Нэгдмэл хяналтын электрон хэрэгсэл(8)
• Механик тэг цэгийн тохируулга (9) нь Pg 13.5, цахилгааны тэг цэгт Pg 7(10) (төрөл 4WREE)-ээр хандах боломжтой.
Пропорциональ чиглэлийн хавхлагын тэмдэг 4WREE-2X
