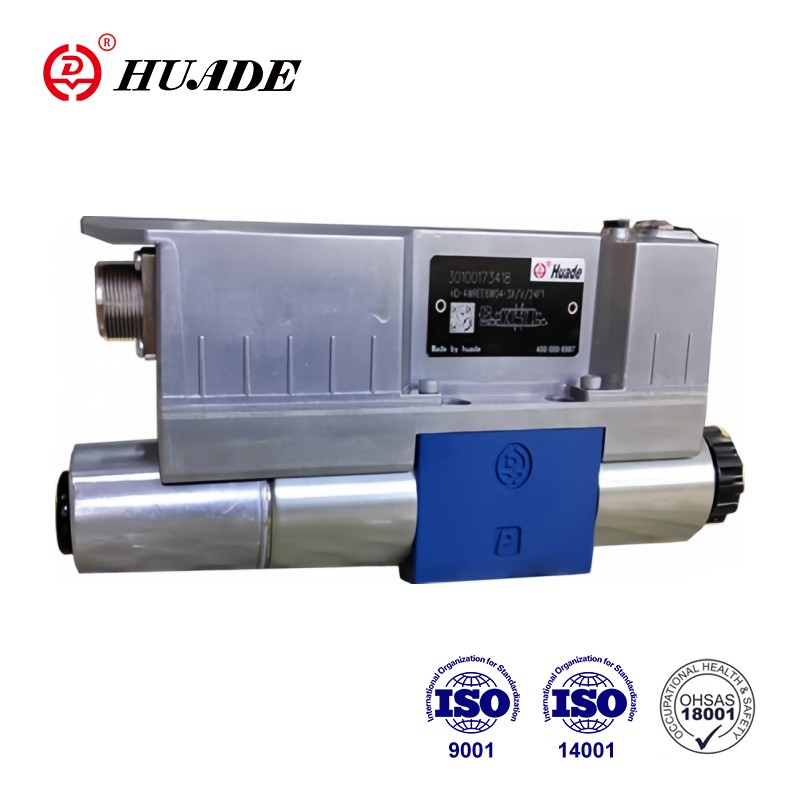

4WREE6-3X төрлийн хавхлага нь цахилгаан байрлалын санал хүсэлт, нэгдсэн электрон төхөөрөмж (OBE) бүхий шууд удирдлагатай пропорциональ чиглэлийн хавхлага юм. 4WREE6-3X төрлийн пропорциональ хавхлагууд нь CE баталгаажуулалтыг давсан. Ажлын хамгийн их даралт нь 350 бар хүртэл байна. Энэ нь Huade Hydraulic-ийн тэргүүлэх бүтээгдэхүүнүүдийн нэг юм. Энэхүү 4WREE6-3X хавхлага нь тогтвортой ажиллагаатай, харьцангуй хямд үнэтэй байдаг.
| Генерал | ||
| Жин | ▶ Хоёр соленоид бүхий хавхлага (кг) | 2.6 |
| ▶ Нэг соленоид бүхий хавхлага (кг) | 2.1 | |
| Суурилуулалтын байрлал | аль ч, илүү тохиромжтой хэвтээ | |
| Орчны температурын хүрээ (℃) | -20 … +60 | |
| Хэт ягаан туяаны хамгаалалттай хадгалах температурын хүрээ (℃) | +5 … +40 | |
| Тээврийн температур (℃) | -30 … +80 | |
| Хамгийн их хадгалах хугацаа (жил) | 1 | |
| DIN EN 60068-2-6 стандартын дагуу түүний туршилтууд | 10 ... 2000 Гц / хамгийн ихдээ 10 г / 10 цикл / 3 тэнхлэг | |
| DIN EN 60068-2-64 стандартын дагуу дуу чимээний туршилт | 20 ... 2000 Гц / 10 г RMS / 30 г оргил / 30 мин. / 3 тэнхлэг | |
| DIN EN 60068-2-27 стандартын дагуу тээврийн цохилт | 15 г / 11 мс / 3 цохилт / 3 тэнхлэг | |
| DIN EN 60068-2-27 стандартын дагуу цохилт | 15 г / 11 мс / 1000 цохилт / 3 тэнхлэг | |
| Хамгийн их харьцангуй чийгшил (конденсацгүй) % | 95 | |
| Соленоидын гадаргуугийн хамгийн их температур (℃) | 150 (хувийн үйл ажиллагаа) | |
| EN ISO 13849 стандартын дагуу MTTFd утга (жил) | 150 | |
| Тохиромжтой байдал | ▶ EMC удирдамжийн 2014/30/EU-ын дагуу CE, EN 61000-6-2 ба EN 61000-6-3-ын дагуу шалгагдсан ▶ RoHS удирдамж 2015/65/EU ▶ REACH тушаал (EC) дугаар. 1907/2006 | |
| Байгаль орчинд нийцтэй байдал | ▶ Уур амьсгал | EN 60068-2 стандартын дагуу байгаль орчны аудит |
| гидравлик | ||
| Үйл ажиллагааны хамгийн их даралт | ▶ Порт A, B, P баар | 350 |
| ▶ Порт T баар | 210 | |
| Хамгийн их урсгал (санал болгож буй) (л/мин) | 80 | |
| Нэрлэсэн урсгал (∆p = 10 бар) (L/min) | 4; 8; 16; 32 | |
| Гидравлик шингэн | 15-р хүснэгтээс үзнэ үү | |
| Гидравлик шингэний температурын хүрээ (℃) | ▶ зөвшөөрөгдөх боломжтой | -20 … +70 |
| ▶ санал болгож байна | -40 … +50 | |
| Зуурамтгай байдлын хүрээ (мм2/с) | ▶ зөвшөөрөгдөх ℃ | 20 … 380 |
| ▶ санал болгож байна | 30 … 46 | |
| Гидравлик шингэний бохирдлын зөвшөөрөгдөх дээд хэмжээ, ISO 4406 (c) стандартын дагуу цэвэр байдлын ангилал | анги 20/18/15 | |
| Гидравлик шингэн | Ангилал | Тохиромжтой битүүмжлэх материал | Стандартууд | |
| Ашигт малтмалын тос | HL, HLP, HLPD, HVLP, HVLPD | NBR, FKM | DIN 51524 | |
| Биологийн задралд ордог | ▶ Усанд уусдаггүй | HETG | FKM | ISO 15380 |
| ДУУ | FKM | |||
| ▶ Усанд уусдаг | HEPG | FKM | ISO 15380 | |
| Галд тэсвэртэй | ▶ Усгүй | HFDU (гликолын суурь) | FKM | ISO 12922 |
| HFDU (эфир суурь) | FKM | |||
| HFDR | FKM | |||
| ▶ Ус агуулсан | HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046) | NBR | ISO 12922 | |
Онцлогууд:
▶4/2 эсвэл 4/3 талын хувилбар
▶Доорх хавтан суурилуулах зориулалттай
▶ISO 4401-03-02-0-05 стандартын дагуу зөөвөрлөх загвар
▶Урсгалын чиглэл, хэмжээг хянах
▶Төв утастай пропорциональ соленоидын тусламжтайгаар ажиллах
▶Хавар төвтэй удирдлагын дамар
▶Хүчдэл эсвэл гүйдлийн оролттой ("A1" ба/эсвэл "F1") нэгдсэн хяналтын электрон төхөөрөмж (OBE)
Тохируулга
Хавхлага нь үндсэндээ дараахь зүйлээс бүрдэнэ.
▷ Холболтын гадаргуутай орон сууц (1).
▷Шахалтын пүрш (3 ба 4) ба пүршний хавтан (5 ба 6) бүхий хяналтын дамар(2)
▷Соленоид (7 ба 8) төв утастай
▷Байршил хувиргагч (9)
▷ Нэгдсэн электрон хэрэгсэл (13)
▷Цахилгаан тэг цэгийн тохируулга (12) нь резинэн залгуураар нэвтрэх боломжтой
Чиг үүрэг:
▷ Хүчдэлгүй цахилгаан ороомогтой (7 ба 8) удирдлагын дамарыг (2) төв байрлалыг шахалтын пүршээр (3 ба 4) хаврын хавтан (5 ба 6) хооронд байрлуулна.
▷Пропорциональ соленоидыг удирдах замаар удирдлагын дамарыг (2) шууд ажиллуулах, жишээлбэл. цахилгаан соронзон "b" (8)
-Хяналтын дамарыг (2) цахилгаан оролтын дохиотой пропорциональ зүүн тийш шилжүүлэх
- Энэ нь хурдацтай урсгалын шинж чанартай нүх хэлбэрийн хөндлөн огтлолоор дамжуулан P-ээс A, B-ээс T хүртэлх холболтыг нээнэ.
Хүчдэлгүй нөхцөлд хяналтын дамар (2) нь цахилгаан ороомгийн буцах булагуудын тусламжтайгаар механик төв байрлалд байрладаг. Хяналтын дамар "V" тэмдэгтэй бол энэ байрлал нь гидравлик төвийн байрлалтай тохирохгүй байна! Цахилгаан хавхлагын хяналтын гогцоо хаагдах үед хяналтын дамар нь гидравлик төвийн байрлалд байрлана.
Дамрын 2 байрлалтай хавхлаг ("4WREE...A..." хувилбар)
Энэ хавхлагын хувилбарын функц нь үндсэндээ гурван дамар байрлалтай хавхлагтай тохирч байна. Дамарын байрлалын 2 хавхлага нь зөвхөн "a"(7) ороомог төхөөрөмжөөр тоноглогдсон байдаг. 2-р пропорциональ соленоидын оронд залгуурын шураг (10) байна.
OBE "-967" дахь даралтын нөхөн олговорын элемент.
Нэгдсэн электроникийн (OBE) орон сууцанд конденсат үүсэхээс урьдчилан сэргийлэхийн тулд электроникийн хамгаалалтын мембраныг (11) ашиглаж болно.
Орчны өндөр чийгшилтэй, температурын мэдэгдэхүйц өөрчлөлттэй (жишээ нь гадаа гэх мэт) үйлдвэрлэлийн стандартын нөхцөлд ашиглахыг зөвлөж байна.
Пропорциональ чиглэлийн хавхлагын тэмдэг 4WREE-3X
