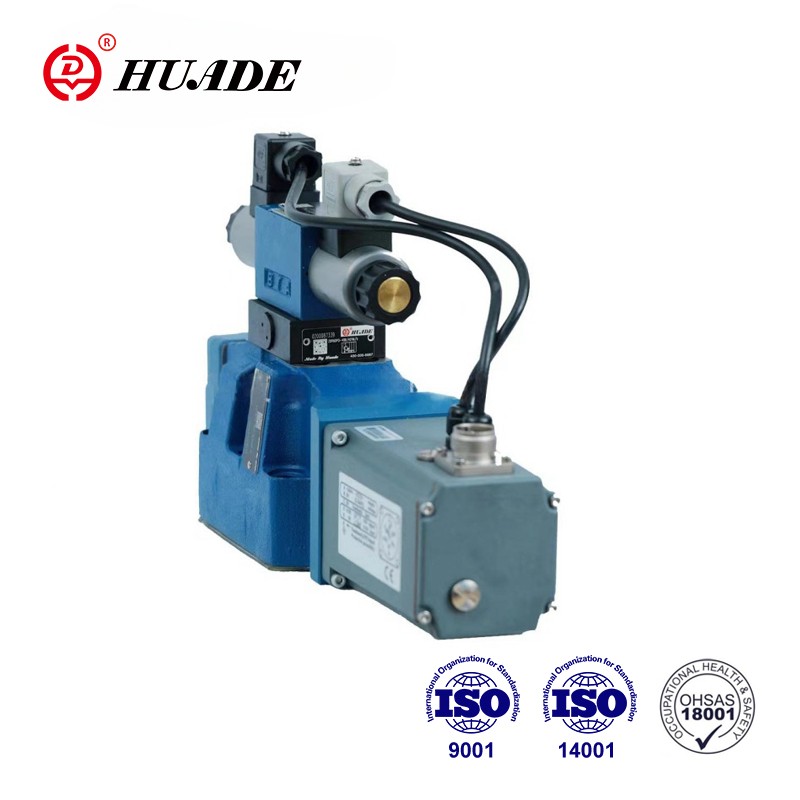

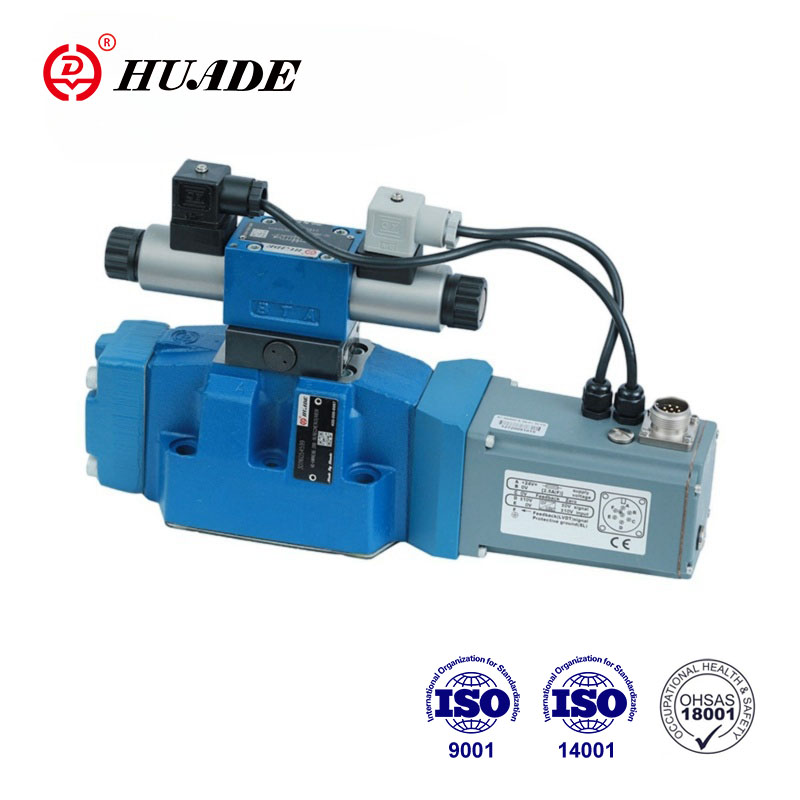

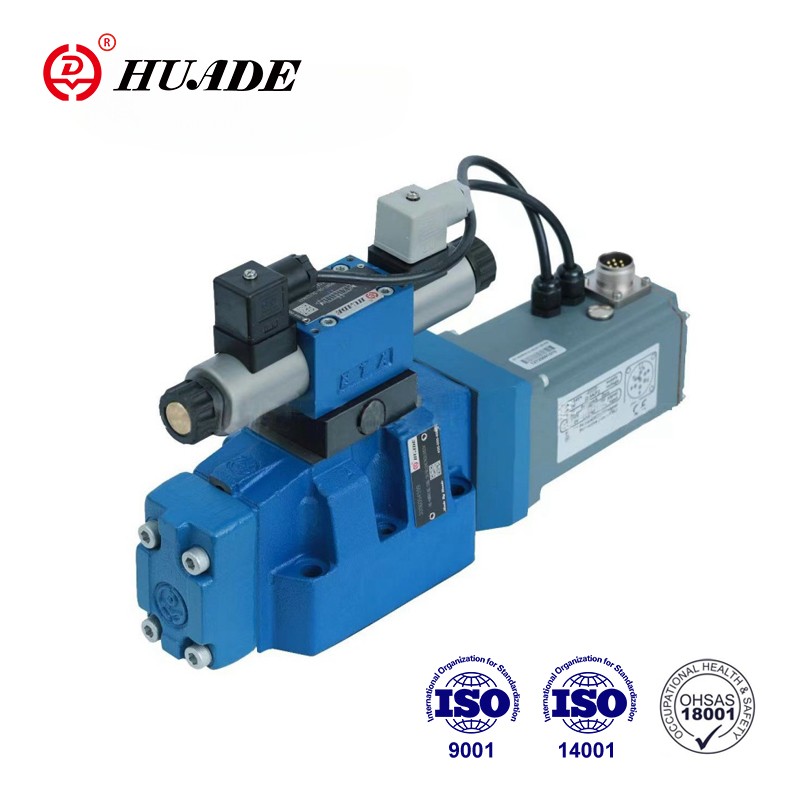

4WRKE төрлийн хавхлагууд нь 2 үе шаттай пропорциональ чиглэлтэй хавхлагууд юм. Тэд урсгалын чиглэл, хэмжээг хянадаг. Үндсэн үе шат нь байрлалаар удирддаг бөгөөд ингэснээр илүү их урсгалтай үед хяналтын дамрын байрлал нь урсгалын хүчнээс хамааралгүй байдаг. Технологи, бие даасан судалгаа, боловсруулалтыг нэвтрүүлсний дараа Huade брэндийн пропорциональ хавхлагын бүтээгдэхүүн нь тогтвортой гүйцэтгэл, өндөр чанартай байдаг.
| Гидравлик | |||||
| Хэмжээ | 10 | 16 | 25 | 32 | |
| Үйл ажиллагааны даралт | Нисгэгчийн хяналтын хавхлага (МПа) Нисгэгчийн тосны хангамж | 2.5~31.5 | |||
| Үндсэн хавхлага, P, A, B портууд (МПа) | 31.5 | 35 | 35 | 35 | |
| Буцах даралт (МПа) | Туршилтын тос зайлуулах хоолой, гадна | 31.5 | 25 | 25 | 25 |
| Туршилтын тос зайлуулах, дотоод | ＜1 | ||||
| Порт Y | ＜1 | ||||
| △p = 1MP (L/min) үед нэрлэсэн урсгал q ± 10 % | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Үндсэн хавхлагын урсгал (хамгийн их зөвшөөрөгдөх)(л/мин) | 170 | 460 | 870 | 1600 | |
| 0-ээс 100% (L/min) хүртэлх оролтын дохионы шат хэлбэрийн X эсвэл Y порт дахь туршилтын тосны урсгал | 4.1 | 8.5 | 11.7 | 13.0 | |
| Гистерезис (%) | ≤1 | ||||
| Хариултын мэдрэмж (%) | ≤0.5 | ||||
| Шүүлтүүрийн нарийвчлал (мкм) | ≤20 | ||||
| Даралтын шингэн | Ашигт малтмалын тос Фосфатын эфир | ||||
| Дунд зэргийн зуурамтгай чанар (мм2/с) | 20~380 | ||||
| Даралтын шингэний температурын хүрээ (℃) | -20~70 | ||||
| Жин (кг) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Цахилгаан өгөгдөл | |
| DIN 40 050 стандартын дагуу хавхлагын хамгаалалт | IP65 |
| Хүчдэлийн төрөл | DC |
| Дохионы төрөл | Аналог |
| Хүч, макс (W) | 72 (дундж = 24 Вт) |
| Цахилгааны холболт | E DIN 43 563-AM6-ийн бүрэлдэхүүн хэсгийн залгууртай |
| E DIN 43 563-BF6-3-д залгах холбогч | |
| Хяналтын электрон хэрэгсэл | Хавхлагад нэгтгэсэн |
Онцлогууд:
▶Нисгэгчээр удирддаг 2 үе шаттай пропорциональ чиглүүлэгч хавхлага нь үндсэн удирдлагын дамар болон нэгдсэн электроникийн (OBE) цахилгаан байрлалын хариу үйлдэл;
▶Урсгалын чиглэл, хэмжээг хянах
▶Пропорциональ соленоидын тусламжтайгаар ажиллах
▶Дэд хавтан суурилуулах: IS0 4401 стандартын дагуу зөөвөрлөх загвар
▶Хавар төвтэй үндсэн удирдлагын дамар
▶Цахилгаан байрлалын санал хүсэлт
▶Нисгэгчийн хяналтын хавхлага: Нэг үе шаттай пропорциональ чиглэлтэй хавхлаг
▶Байрлалын удирдлагатай үндсэн шат
Хэрэглээ:
Пропорциональ чиглэлийн хавхлага 4WRKE-3X нь чиглэл, урсгалыг хянахад ашиглагддаг.
Хавхлагууд нь ихэвчлэн нисгэгч хяналтын хавхлага (1), орон сууц (8), үндсэн хяналтын дамар (7), бүрээс (5 ба 6), төвлөрсөн пүрш (4), индуктив байрлалын хувиргагч (9) ба даралт бууруулах хавхлага (3). Хэрэв оролтын дохио байхгүй бол удирдлагын гол дамар (7) нь төвлөрсөн булгийн (4) төв байрлалд хадгалагдана. Удирдлагын гол дамар (7)-ийн байрлалын өөрчлөлт ба өсгөгчийн уулзварын нийлбэр дэх командын утгын өөрчлөлт нь дифференциал хүчдэлийг үүсгэдэг. Команд болон бодит утгыг харьцуулах явцад хяналтын боломжит хазайлтыг электроникийн тусламжтайгаар тодорхойлж, нисгэгчийн хяналтын хавхлагын (1) пропорциональ соленоидыг гүйдэлээр хангадаг. Гүйдэл нь ороомог доторх хүчийг өдөөдөг бөгөөд энэ нь хяналтын дамарыг дараалан порлоноор ажиллуулдаг. Удирдлагын хөндлөн огтлолоор дамжин гарсан урсгал нь үндсэн удирдлагын дамарыг тохируулахад хүргэдэг. Индуктив потуал утгын гол цөмтэй үндсэн хяналтын дамар (7) тушаалын утгатай тохирч байна. Хяналттай төлөвт хяналтын гол дамар (7) тэнцвэртэй байх ба энэ байрлалд бэхлэгдсэн хувиргагч (9) удирдлагын байрлал хүртэл шилжинэ. Удирдлагын дамрын цохилт ба удирдлагын нээлхий нь командын утгатай пропорциональ өөрчлөгдөнө. Хяналтын электроникийг хавхлагт нэгтгэсэн. Хавхлага ба электроникийг тохируулснаар төхөөрөмжүүдийн цуврал үйлдвэрлэлийн хазайлт бага байх болно. Савны шугамыг хоосон байлгахыг хориглоно; Урьдчилан ачаалах хавхлагыг суурилуулсан тохиолдолд (ойролцоогоор 0.2 МПа-ийн сөрөг даралт) суурилуулах шаардлагатай.
Пропорциональ чиглэлийн хавхлагын тэмдэг 4WRKE-3X
-ийн багц Пропорциональ чиглэлийн хавхлага 4WRKE-3X
